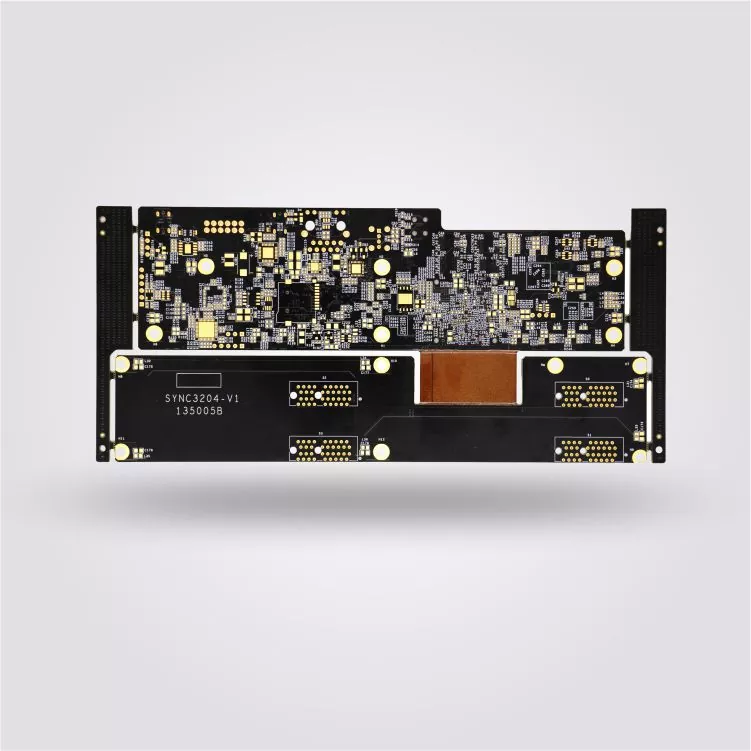

Testowanie przyrządów PCB

Jeśli chodzi o precyzyjną elektronikę i sprzęt pomiarowy, potrzebujesz niezawodnych płytek drukowanych, które zapewniają stałą wydajność. Przyrządy testowe Produkcja płytek PCB wymaga specjalistycznej wiedzy, postępu w zakresie innowacji i rygorystycznej kontroli jakości. W Akeson Circuit Co, LTD rozumiemy podstawową rolę, jaką te arkusze odgrywają w Twoim sprzęcie testowym. Nasz kompleksowy uchwyt produkcyjny gwarantuje buntowniczą pracę testową z precyzją i niezachwianą jakością, jakiej wymagają Twoje aplikacje.

Przyrządy testujące służą do pomiaru, analizy i weryfikacji parametrów elektrycznych, fizycznych lub przemysłowych. PCB znajdujące się w tych systemach bezpośrednio wpływają na dokładność pomiaru, ponieważ łączą obwody akwizycji sygnału, procesory, czujniki, moduły komunikacyjne i jednostki zarządzające energią.

W przeciwieństwie do zwykłych przemysłowych płytek sterujących, przyrządy testujące produkty PCB i PCBA często wymagają lepszej spójności elektrycznej. Niewielkie różnice w impedancji, grubości miedzi, prowadzeniu sygnału lub jakości lutowania mogą mieć wpływ na stabilność pomiarów, szczególnie w sprzęcie używanym do kalibracji, analiz laboratoryjnych i testów precyzyjnych.

Shenzhen Aisen Electronics Co., Ltd. produkujeTestowanie przyrządów PCB i PCBArozwiązania w zakresie elektronicznego sprzętu pomiarowego, przemysłowych systemów testowych, przyrządów laboratoryjnych i urządzeń monitorujących. Dzięki możliwościom obejmującym 1–40 warstw sztywnych PCB, HDI PCB, sztywnych elastycznych PCB i montaż PCBA, Aisen wspiera klientów wymagających obwodów o dużej gęstości, kontrolowanej wydajności elektrycznej i stabilnej jakości produkcji.

PCB Requirements for Testing and Measurement Equipment

Płytka PCB przyrządu testującego to nie tylko platforma łącząca komponenty. Jest częścią systemu pomiarowego, który określa, jak dokładnie sygnały są zbierane, przesyłane i przetwarzane.

Różne urządzenia testujące mają różne wymagania dotyczące PCB.

Na przykład analizator sygnału wymaga stabilnej transmisji wysokiej częstotliwości, podczas gdy przyrząd do testowania mocy może wymagać grubszych warstw miedzi do obsługi prądu. Laboratoryjny sprzęt pomiarowy zwykle koncentruje się na konstrukcji o niskim poziomie hałasu i długoterminowej stabilności elektrycznej.

Typowe wymagania obejmują:

  • Stabilna transmisja sygnału
  • Kontrolowana impedancja
  • Dokładne wymiary obwodu
  • Niezawodne połączenia lutowane
  • Stała wydajność podczas powtarzalnych operacji

Aisen Electronics dostosowuje strukturę PCB, dobór materiałów i parametry produkcyjne zgodnie z rzeczywistymi warunkami pracy w każdej aplikacji testowej.

Przyrządy testowe do zastosowań PCB

Elektroniczny sprzęt pomiarowy PCB

Elektroniczny sprzęt pomiarowy wymaga płytek drukowanych z możliwością dokładnego przetwarzania sygnału.

Zastosowania obejmują:

  • Multimetry cyfrowe
  • Oscyloskopy
  • Analizatory sygnałów
  • Systemy akwizycji danych
  • Elektroniczny sprzęt kalibracyjny

Produkty te często zawierają wrażliwe obwody analogowe, procesory i interfejsy komunikacyjne. Produkcja płytek PCB wymaga kontrolowania takich czynników, jak szerokość linii, grubość dielektryka i rozkład miedzi, aby zmniejszyć zmienność sygnału.

Aisen produkuje wielowarstwowe rozwiązania PCB i HDI PCB do sprzętu pomiarowego wymagającego kompaktowych układów i stabilnych parametrów elektrycznych.

PCB systemu testowania przemysłowego

Przemysłowy sprzęt testujący zwykle działa w sposób ciągły w środowiskach produkcyjnych.

W porównaniu z przyrządami laboratoryjnymi, przemysłowe systemy testowe kładą większy nacisk na trwałość, spójność produkcji i kompatybilność z systemami automatyki.

Typowe zastosowania obejmują:

  • Zautomatyzowany sprzęt inspekcyjny
  • Systemy testowania jakości
  • Stanowiska testowe produkcji
  • Sprzęt monitorujący

W przypadku tych zastosowań firma Aisen zapewnia produkcję wielowarstwowych płytek PCB i PCBA przy ścisłej kontroli procesu, od produkcji warstwy wewnętrznej po montaż końcowy.

Płyta PCB sprzętu kalibracyjnego

Sprzęt kalibracyjny wymaga dużej dokładności pomiaru, ponieważ służy do weryfikacji działania innych urządzeń.

Projekt PCB musi minimalizować zakłócenia elektryczne i utrzymywać stabilne ścieżki sygnałowe.

Do ważnych czynników produkcyjnych należą:

  • Kontrolowana impedancja
  • Niskie różnice w grubości miedzi
  • Dokładne wiercenie
  • Niezawodne wykończenie powierzchni

Aisen Electronics korzysta z inspekcji AOI, testów elektrycznych, testów impedancji i kontroli wymiarów, aby zachować spójność PCB.

Zdolność produkcyjna do testowania przyrządów PCB i PCBA

Producenci sprzętu testującego często wymagają niestandardowych konstrukcji PCB, ponieważ różne przyrządy mają różne wymagania elektryczne.

Shenzhen Aisen Electronics Co., Ltd. zapewnia:

Zdolność Specyfikacja
Liczba warstw PCB 1-40 warstw
Typ PCB Sztywna płytka PCB, HDI PCB, FPC, sztywna elastyczna płytka PCB
Maksymalny rozmiar PCB 730 mm × 630 mm
Gotowa grubość 0,3 mm-5,0 mm
Rozmiar wiertła mechanicznego 0,15 mm-6,5 mm
Rozmiar wiertła laserowego 75μm-150μm
Minimalna szerokość/odstępy linii 0,05 mm/0,05 mm
Maksymalna grubość miedzi 10 uncji

Możliwości te pozwalają firmie Aisen produkować zarówno standardowe płytki testowe, jak i złożone struktury wielowarstwowe stosowane w precyzyjnym sprzęcie elektronicznym.


Technologie PCB stosowane w sprzęcie testującym

Wielowarstwowa płytka PCB do złożonych obwodów pomiarowych

Wiele przyrządów testujących integruje wiele funkcji, w tym pozyskiwanie, przetwarzanie, komunikację i zarządzanie energią.

Wielowarstwowe struktury PCB zapewniają dodatkową przestrzeń trasowania i lepszą separację pomiędzy różnymi sekcjami obwodów.

Aisen produkuje płytki wielowarstwowe składające się z maksymalnie 40 warstw, obsługujące złożone projekty obwodów wymagające:

  • Wiele warstw sygnału
  • Warstwy dystrybucji mocy
  • Projekt płaszczyzny uziemienia
  • Poprawiona wydajność elektromagnetyczna

Płytka HDI do kompaktowych urządzeń testujących

Nowoczesny sprzęt testujący staje się coraz mniejszy, dodając jednocześnie więcej funkcji.

Technologia HDI wykorzystuje mikroprzelotki laserowe w celu zwiększenia gęstości routingu i zmniejszenia rozmiaru PCB.

Możliwości produkcyjne Aisen HDI obejmują:

  • Struktury HDI 1- i 2-stopniowe
  • Możliwość wiercenia laserowego: 75μm-150μm
  • Przetwarzanie obwodów precyzyjnych
  • Montaż komponentów o dużej gęstości

Technologie te nadają się do stosowania w przenośnych urządzeniach pomiarowych i kompaktowych systemach elektronicznych.

Sztywna, elastyczna płytka drukowana dla ograniczonej przestrzeni instalacyjnej

Niektóre urządzenia testujące wymagają elastycznych połączeń pomiędzy różnymi modułami funkcjonalnymi.

Sztywna i elastyczna płytka drukowana łączy sztywne obszary do montażu komponentów z elastycznymi sekcjami, co pozwala na instalację oszczędzającą miejsce.

Aisen produkuje sztywne i elastyczne rozwiązania PCB do zastosowań, w których:

  • Przestrzeń wewnętrzna jest ograniczona
  • Należy zmniejszyć liczbę połączeń kablowych
  • Ważna jest niezawodność mechaniczna

Możliwość produkcji PCBA w zakresie sprzętu testującego

W przypadku precyzyjnego sprzętu testującego jakość produkcji płytek PCB i montażu muszą być kontrolowane łącznie.

Aisen Electronics świadczy kompleksowe usługi PCBA, w tym SMT, montaż DIP, drukowanie pasty lutowniczej, inspekcję AOI, kontrolę rentgenowską i testy elektryczne.

Możliwości PCBA:

Przedmiot Zdolność
Minimalny rozmiar komponentu Układ 01005
Minimalny skok Specjalne możliwości 0,38 mm
Średnica BGA Specjalne możliwości 0,22 mm
Dokładność umieszczenia SMT Specjalne możliwości ≤0,10 mm
Maksymalny rozmiar zespołu 810×490mm

Ta zintegrowana zdolność produkcyjna pomaga klientom ograniczyć koordynację dostawców i zachować spójność od produkcji PCB po gotowy montaż.

Kontrola jakości podczas produkcji przyrządów testowych PCB

Sprzęt pomiarowy wymaga stabilnej wydajności PCB, ponieważ awarie mogą mieć wpływ na dokładność testów i wyniki kalibracji sprzętu.

Aisen Electronics kontroluje jakość w całym procesie produkcyjnym.

Inspekcja obejmuje:

  • Kontrola przychodzącego materiału
  • Kontrola warstwy wewnętrznej
  • Inspekcja AOI
  • Badanie grubości miedzi
  • Testowanie elektryczne
  • Testowanie impedancji
  • Kontrola rentgenowska
  • Końcowa kontrola jakości

Firma działa zgodnie z systemami zarządzania jakością ISO9001, ISO14001 i IATF16949.

Cele jakościowe:

  • Wydajność produktu ≥99,8%
  • Wskaźnik dostaw na czas ≥99%
  • Wskaźnik reklamacji klientów ≤0,5%

Wykończenia powierzchni PCB przyrządów testowych

Różne zastosowania testowe wymagają różnych obróbek powierzchni w zależności od rodzaju komponentów i warunków pracy.

Dostępne opcje obejmują:

Wykończenie powierzchni Charakterystyka aplikacji
ENIG Komponenty o drobnej podziałce i długoterminowa niezawodność
OSP Płaska powierzchnia do montażu SMT
HASL Ogólne zastosowania elektroniczne
Twarde złoto Obszary kontaktowe narażone na duże zużycie
Immersyjne srebro/cyna Specyficzne wymagania montażowe

Wybór wykończenia powierzchni jest oceniany na podstawie procesu lutowania, struktury komponentów i wymagań dotyczących trwałości produktu.

Dlaczego warto wybrać Aisen Electronics do testowania przyrządów PCB i PCBA

Producenci sprzętu testującego potrzebują dostawców PCB, którzy rozumieją zarówno parametry elektryczne, jak i spójność produkcji.

Shenzhen Aisen Electronics Co., Ltd. łączy produkcję płytek PCB, technologię HDI, produkcję sztywnych materiałów elastycznych i montaż PCBA w jednym systemie produkcyjnym.

Dzięki zakładowi produkcyjnemu o powierzchni 50 000 metrów kwadratowych, zaawansowanemu sprzętowi produkcyjnemu i ponad 20-letniemu doświadczeniu w produkcji płytek PCB, Aisen zapewniaTestowanie przyrządów PCB i PCBArozwiązania dla klientów wymagających precyzji, stabilności i powtarzalnej jakości produkcji.

Często zadawane pytania

Jaki sprzęt testujący wykorzystuje rozwiązania Aisen PCB?

Rozwiązania Aisen PCB są stosowane w elektronicznym sprzęcie pomiarowym, systemach kalibracyjnych, przemysłowych urządzeniach testujących, przyrządach laboratoryjnych, systemach monitorowania i sprzęcie do gromadzenia danych.

Czy firma Aisen może produkować wielowarstwowe płytki PCB do precyzyjnych urządzeń pomiarowych?

Tak. Aisen produkuje wielowarstwowe PCB od 1 do 40 warstw w kontrolowanych procesach produkcyjnych do precyzyjnych zastosowań elektronicznych.

Do testing instrument PCBs require impedance control?

W zastosowaniach wymagających wrażliwych sygnałów lub szybkiej transmisji kontrola impedancji pomaga zachować integralność sygnału i stabilność pomiaru.

Czy Aisen świadczy usługi montażu PCB?

Tak. Aisen świadczy usługi SMT, DIP, inspekcji i testowania wraz z produkcją płytek PCB.

What PCB materials are suitable for testing equipment?

Typowe materiały obejmują FR-4, materiały o wysokiej Tg i specjalistyczne laminaty wybrane zgodnie z wymaganiami dotyczącymi temperatury, częstotliwości i niezawodności.
