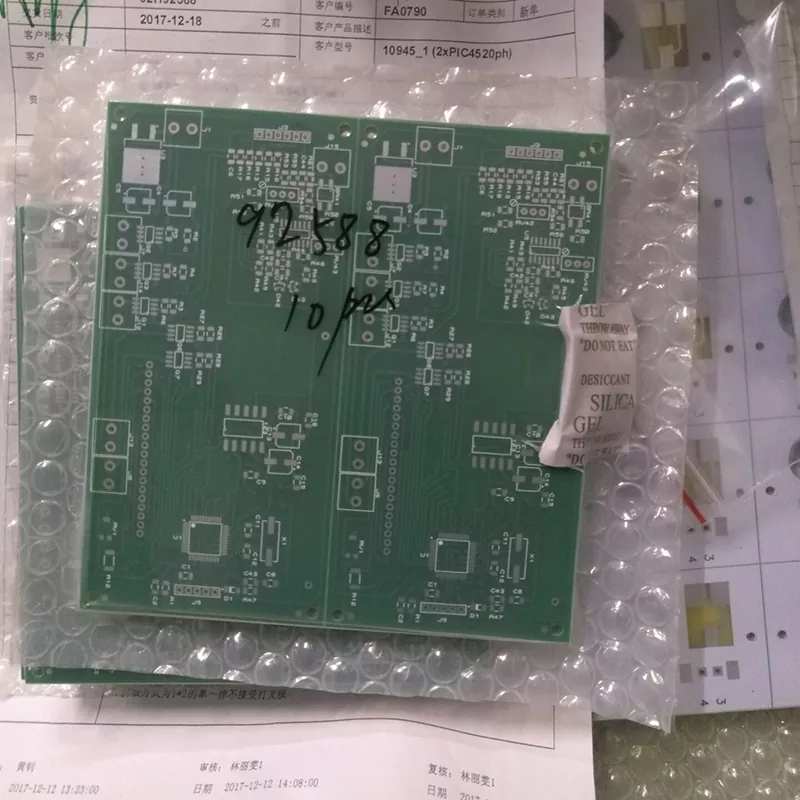

Elektryczne przyrządy pomiarowe PCB

Elektryczne przyrządy pomiarowe często radzą sobie ze słabymi sygnałami analogowymi, gdzie nawet niewielkie zakłócenia mogą mieć wpływ na ostateczną dokładność odczytu. W porównaniu z konwencjonalnymi produktami elektronicznymi, sprzęt pomiarowy wymaga konstrukcji PCB zapewniających lepszą kontrolę szumów, stabilną transmisję sygnału i stałą wydajność elektryczną.

Nasze płytki PCB zostały zaprojektowane ze zoptymalizowanym trasowaniem ścieżek, odpowiednią strukturą uziemienia i technologią kontrolowanej impedancji, aby zmniejszyć zniekształcenia sygnału spowodowane zakłóceniami elektromagnetycznymi (EMI). Jest to szczególnie ważne w przypadku przyrządów takich jak oscyloskopy, multimetry cyfrowe i analizatory mocy, gdzie dokładność pomiaru zależy w dużym stopniu od stabilności obwodów przetwarzania sygnału.

Stabilność termiczna dla długotrwałej pracy instrumentu

Wiele elektrycznych urządzeń pomiarowych pracuje w sposób ciągły w laboratoriach, liniach produkcyjnych lub środowiskach testowych. Podczas długotrwałej pracy zmiany temperatury mogą mieć wpływ na charakterystykę elektryczną PCB elektrycznych przyrządów pomiarowych i wydajność podzespołów.

Wybierając odpowiednie materiały podłoża i optymalizując dystrybucję miedzi, nasze rozwiązania PCB pomagają poprawić stabilność termiczną i utrzymać stałą wydajność pomiarów w różnych warunkach pracy.

Wielowarstwowe rozwiązania PCB dla złożonych systemów pomiarowych

Routing o dużej gęstości dla zaawansowanych urządzeń pomiarowych

Nowoczesne przyrządy pomiarowe integrują więcej funkcji w mniejszych obudowach, w tym pozyskiwanie sygnałów, przetwarzanie danych, moduły komunikacyjne i obwody zarządzania energią. Wymaga to płytek PCB o większej gęstości routingu i lepszej izolacji obwodów.

Nasze wielowarstwowe struktury PCB obsługują do 32 warstw, umożliwiając inżynierom oddzielenie wrażliwych obwodów analogowych od sekcji cyfrowej i mocy. Takie podejście do projektowania zmniejsza zakłócenia pomiędzy różnymi modułami funkcjonalnymi i poprawia ogólną niezawodność instrumentu.

Elastyczne struktury PCB dla różnych wymagań produktu

Różne produkty pomiarowe mają różne wymagania dotyczące PCB. Przenośne testery skupiają się na kompaktowych rozmiarach i lekkiej konstrukcji, podczas gdy instrumenty laboratoryjne wymagają większej stabilności sygnału i bardziej złożonej integracji obwodów.

Dostarczamy niestandardowe struktury PCB w oparciu o wymagania aplikacji, w tym konfigurację warstw, grubość płytki, wagę miedzi i dobór materiału.

Możliwości precyzyjnej produkcji

Dokładność produkcji wspierająca niezawodność pomiarów

W przypadku sprzętu pomiarowego precyzja produkcji płytek PCB ma bezpośredni wpływ na wydajność produktu. Małe odchylenia w szerokości linii, wyrównaniu warstw lub kontroli impedancji mogą mieć wpływ na jakość transmisji sygnału.

Nasze możliwości produkcyjne obejmują:

Możliwości te pozwalają nam obsługiwać zarówno standardowe elektroniczne produkty pomiarowe, jak i precyzyjne przyrządy przemysłowe.

Wybór materiału na płytki PCB elektrycznych przyrządów pomiarowych

Wybór materiałów PCB w oparciu o warunki aplikacji

Materiał podłoża odgrywa ważną rolę w stabilności elektrycznej, odporności cieplnej i wydajności sygnału. W przypadku ogólnego sprzętu pomiarowego materiały FR-4 zapewniają zrównoważone rozwiązanie pomiędzy kosztem i niezawodnością.

W przypadku zastosowań wymagających wyższej odporności termicznej lub lepszej jakości sygnału, w zależności od warunków pracy można wybrać materiały o wysokiej Tg lub specjalistyczne laminaty o wysokiej częstotliwości.

Wybór materiału jest oceniany na podstawie temperatury roboczej, charakterystyki sygnału, oczekiwanej żywotności produktu i środowiska zastosowania.

Kontrola jakości w całej produkcji PCB

Kontrola procesu od surowca do gotowej płytki PCB

Niezawodny sprzęt pomiarowy wymaga stałej jakości PCB w każdej partii produkcyjnej. Nasz proces zarządzania jakością obejmuje kontrolę materiałów, monitorowanie produkcji i końcowe testy elektryczne.

Przychodzące materiały są sprawdzane przed produkcją w celu sprawdzenia specyfikacji i właściwości elektrycznych. Podczas produkcji inspekcja AOI i monitorowanie procesu pomagają zidentyfikować potencjalne wady na wczesnym etapie.

Przed wysyłką gotowe płytki PCB przechodzą testy elektryczne i kontrolę wizualną, aby upewnić się, że spełniają wymagania klienta.

Zastosowania płytek PCB do elektrycznych przyrządów pomiarowych

Sprzęt do badań laboratoryjnych

Nasze płytki drukowane są stosowane w przyrządach laboratoryjnych, w tym oscyloskopach, generatorach sygnałów i sprzęcie do analizy mocy.

Zastosowania te wymagają doskonałej integralności sygnału, stabilnych właściwości elektrycznych i niezawodnego działania, ponieważ dokładność pomiaru bezpośrednio wpływa na wyniki testów.

Przenośne urządzenia pomiarowe

Przyrządy przenośne wymagają kompaktowych konstrukcji PCB przy jednoczesnym zachowaniu parametrów elektrycznych.

Nasze rozwiązania PCB obsługują lekkie konstrukcje urządzeń przenośnych, takich jak multimetry cyfrowe i testery elektroniczne, pomagając producentom w tworzeniu mniejszych konstrukcji produktów bez utraty niezawodności.

Przemysłowe systemy monitorowania

Przemysłowy sprzęt pomiarowy często działa w ciągłych warunkach pracy i wymaga dużej zdolności adaptacji do środowiska.

Nasze płytki PCB obsługują takie zastosowania, jak systemy monitorowania energii, analizatory przemysłowe i sprzęt do testowania jakości energii, gdzie krytyczna jest długoterminowa stabilność.

Wsparcie inżynieryjne przy opracowywaniu płytek PCB

Wspieranie rozwoju produktu od prototypu do produkcji masowej

Wydajność PCB jest ściśle powiązana z decyzjami projektowymi na wczesnym etapie. Nasz zespół inżynierów współpracuje z klientami podczas opracowywania produktów, aby dokonać przeglądu konstrukcji PCB, zoptymalizować możliwości produkcyjne i zmniejszyć potencjalne ryzyko produkcyjne.

Poprzez analizę DFM, weryfikację prototypów i wsparcie produkcyjne pomagamy klientom poprawić efektywność rozwoju i osiągnąć płynniejsze przejście od prototypu do produkcji seryjnej.

Często zadawane pytania

Jaki typ PCB jest odpowiedni dla elektrycznych przyrządów pomiarowych?

Elektryczne przyrządy pomiarowe zwykle wymagają płytek PCB o stabilnych parametrach elektrycznych, dobrej odporności na zakłócenia i dokładnej transmisji sygnału. Odpowiednia struktura PCB zależy od typu przyrządu, złożoności obwodu i wymagań dotyczących dokładności pomiaru.

Czy potrafisz produkować płytki PCB do precyzyjnego sprzętu laboratoryjnego?

Tak. Dostarczamy rozwiązania do produkcji wielowarstwowych płytek PCB do laboratoryjnych i przemysłowych urządzeń pomiarowych wymagających wysokiej stabilności sygnału i niezawodnej, długotrwałej pracy.

Jak zapewnić jakość PCB w zastosowaniach pomiarowych?

Jakość jest kontrolowana poprzez kontrolę materiałów, monitorowanie produkcji, kontrolę AOI i końcowe testy elektryczne, aby upewnić się, że każda płytka drukowana spełnia wymagania dotyczące wydajności i niezawodności.
