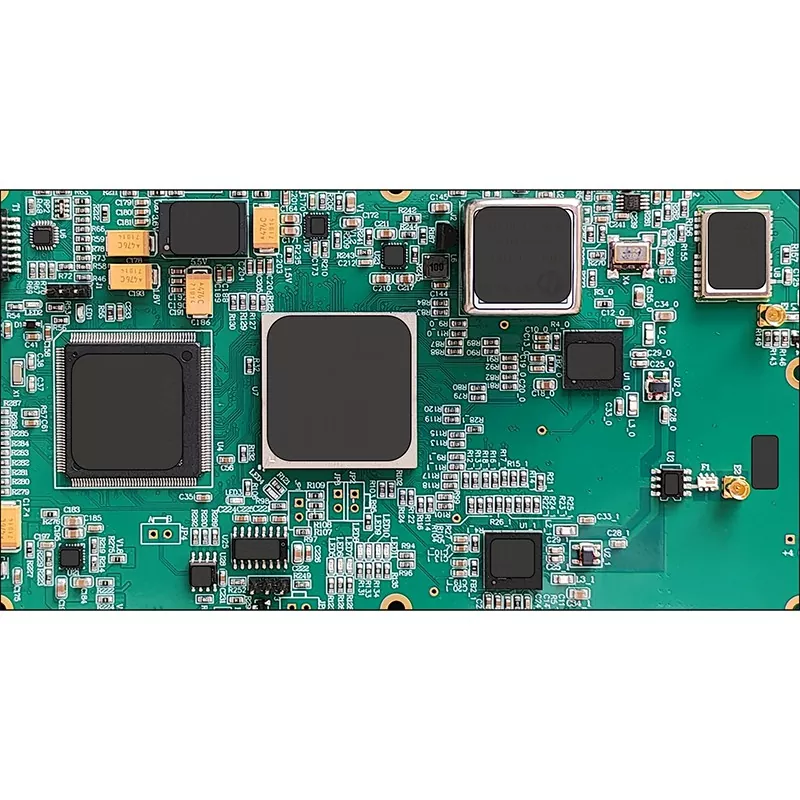

Płytka PCB serwosilnika

Systemy silników serwo są szeroko stosowane w sprzęcie automatyki, gdzie dokładność pozycjonowania, szybkość reakcji i długoterminowa stabilność mają kluczowe znaczenie. Płytka drukowana wewnątrz serwonapędu pełni rolę platformy łączącej pomiędzy modułami mocy, jednostkami sterującymi, czujnikami sprzężenia zwrotnego i interfejsami komunikacyjnymi, bezpośrednio wpływając na wydajność systemu.

Shenzhen Aisen Electronics Co., Ltd. specjalizuje się w produkcji płytek drukowanych na zamówienie do serwomotorów dla automatyki przemysłowej, robotyki, sprzętu CNC, maszyn półprzewodnikowych i precyzyjnych systemów sterowania. Dzięki ponad 20-letniemu doświadczeniu w produkcji płytek PCB firma Aisen zapewnia niezawodne rozwiązania PCB i PCBA w oparciu o zaawansowane możliwości produkcyjne, wsparcie inżynieryjne i ścisłe zarządzanie jakością.

W przeciwieństwie do konwencjonalnych płytek sterujących, płytki PCB serwomotorów muszą obsługiwać sygnały przełączające o wysokiej częstotliwości, transmisję wysokiego prądu, naprężenia termiczne i wrażliwą komunikację zwrotną. Aisen łączy technologię wielowarstwowych PCB, obróbkę ciężkiej miedzi, możliwości produkcyjne HDI i profesjonalne metody testowania, aby wspierać wymagające aplikacje do sterowania ruchem.

Od weryfikacji prototypu po produkcję seryjną, Aisen współpracuje z klientami na całym świecie w celu optymalizacji konstrukcji PCB, wyboru odpowiednich materiałów i produkcji płytek drukowanych spełniających wymagania niezawodności przemysłowej.

Rozwiązania dla zastosowań związanych z ruchem precyzyjnym

Systemy serwo są powszechnie instalowane w sprzęcie, w którym nawet niewielkie błędy sygnału lub niestabilna transmisja mocy mogą mieć wpływ na dokładność maszyny. Projekt PCB musi koordynować wiele funkcji, w tym sterowanie napędem silnika, przetwarzanie sprzężenia zwrotnego enkodera, transmisję komunikacji i zarządzanie energią.

Rozwiązania Aisen Servo Motor PCB znajdują zastosowanie w:

Dzięki zoptymalizowanemu układowi obwodów, konstrukcji kontrolowanej impedancji i niezawodnym procesom produkcyjnym, Aisen pomaga klientom poprawić stabilność sprzętu i wydajność operacyjną.

Zdolność produkcyjna i siła produkcyjna

Shenzhen Aisen Electronics Co., Ltd. prowadzi zakład produkcyjny o powierzchni 50 000㎡ z 20 liniami produkcyjnymi i roczną zdolnością produkcyjną około 2 milionów metrów kwadratowych płytek drukowanych.

Firma koncentruje się na precyzyjnej produkcji płytek PCB, w tym sztywnych płytek PCB składających się z 1–40 warstw, płytek sztywnych elastycznych, płytek HDI, płytek wysokiej częstotliwości, płytek PCB na bazie aluminium i ciężkich płyt miedzianych.

Możliwości produkcyjne Aisen obejmują:

Dzięki zaawansowanemu sprzętowi produkcyjnemu, w tym precyzyjnym wiertarkom CNC i zautomatyzowanym systemom kontroli, Aisen wspiera zarówno rozwój prototypów, jak i produkcję na dużą skalę.

Parametry elektryczne i zagadnienia projektowe

Aplikacje sterujące serwo łączą obwody mocy i czułe sygnały elektroniczne w ograniczonej przestrzeni PCB. Niezawodna konstrukcja wymaga dokładnego rozważenia wydajności prądowej, transmisji sygnału, rozpraszania ciepła i kompatybilności elektromagnetycznej.

Obwód zasilania i obsługa prądu

Serwonapędy często doświadczają szybkich zmian prądu podczas przyspieszania, hamowania i zmian obciążenia. Jeśli konstrukcja miedzianej płytki drukowanej jest niewystarczająca, nadmierne wytwarzanie ciepła może wpłynąć na niezawodność systemu.

Aisen obsługuje produkcję ciężkich miedzianych PCB o grubości miedzi do 6 uncji. Technologia ta poprawia obciążalność prądową i pomaga utrzymać stabilną pracę w zastosowaniach wymagających dużej mocy.

Ocena inżynierska obejmuje wybór grubości miedzi, obliczenie szerokości ścieżki, optymalizację konstrukcji i projekt dystrybucji mocy w celu spełnienia określonych warunków pracy.

Sygnał zwrotny i niezawodność komunikacji

Systemy serwo zależą od dokładnych sygnałów zwrotnych z enkoderów i czujników. Złe wyznaczanie tras lub zakłócenia elektromagnetyczne mogą zmniejszyć dokładność pozycjonowania lub wpłynąć na stabilność komunikacji.

Aisen dostarcza rozwiązania PCB obsługujące:

• Obwody sprzężenia zwrotnego enkodera
• Komunikacja CAN
• Interfejsy RS485
• Połączenia Ethernetu przemysłowego
• Szybka transmisja sygnału

Dzięki zoptymalizowanemu układaniu warstw, strukturze uziemienia, kontroli impedancji i projektowaniu separacji sygnałów, Aisen pomaga utrzymać niezawodną komunikację pomiędzy sterownikami, napędami i silnikami.

Kontrola termiczna zapewniająca długoterminową pracę

Ciągła praca w środowisku przemysłowym generuje ciepło z komponentów mocy i urządzeń przełączających. Efektywne zarządzanie temperaturą jest ważne dla utrzymania wydajności PCB i wydłużenia żywotności sprzętu.

Aisen stosuje różne metody projektowania termicznego zgodnie z wymaganiami aplikacji, w tym grube warstwy miedzi, przelotki termiczne, optymalizację bilansu miedzi i dobór odpowiedniego materiału.

W środowiskach o wysokiej temperaturze inżynierowie mogą zalecić materiały o wysokim współczynniku TG lub niestandardowe konstrukcje PCB w celu poprawy odporności termicznej.

Wybór materiału zgodnie z warunkami zastosowania

Różne systemy serwo mają różne wymagania elektryczne i środowiskowe. Firma Aisen zapewnia zalecenia dotyczące materiałów w zależności od temperatury roboczej, zapotrzebowania na moc, częstotliwości sygnału i oczekiwanej żywotności.

Kontrolowany proces produkcyjny

Płytki serwo integrują transmisję mocy, sygnały sterujące i funkcje komunikacyjne. Każdy etap produkcji wymaga ścisłej kontroli procesu, aby zapewnić wydajność elektryczną i spójność produkcji.

Przegląd inżynieryjny przed produkcją

Przed rozpoczęciem produkcji inżynierowie Aisen przeglądają pliki projektowe klienta, w tym pliki Gerber, specyfikacje PCB, wymagania dotyczące układania stosów i informacje o BOM.

Przegląd inżynieryjny ocenia:

• Możliwość produkcji obwodów
• Struktura trasowania sygnału
• Projekt termiczny
• Dystrybucja mocy
• Możliwość produkcji

Proces ten pomaga zidentyfikować potencjalne ryzyko produkcyjne przed produkcją masową.

Precyzyjne tworzenie obwodu

W przypadku płyt wielowarstwowych warstwy wewnętrzne są wytwarzane w procesie precyzyjnego obrazowania, trawienia i kontroli.

Zaawansowana kontrola produkcji zapewnia:

• Dokładne wzory obwodów
• Stabilne wyrównanie warstw
• Niezawodne połączenie elektryczne

Inspekcja AOI przeprowadzana jest podczas produkcji, aby wykryć potencjalne wady już na wczesnym etapie.

Klejenie warstw i obróbka otworów

Struktury wielowarstwowe są łączone w kontrolowanych warunkach temperatury i ciśnienia.

Technologia wiercenia CNC służy do tworzenia niezawodnych otworów przelotowych i przelotek, zapewniających prawidłowe połączenie pomiędzy warstwami PCB.

W przypadku skomplikowanych projektów precyzyjne wiercenie pomaga uzyskać kompaktowe prowadzenie i lepszą wydajność elektryczną.

Miedziowanie i obróbka powierzchniowa

Miedziowanie buduje niezawodne połączenia między warstwami PCB i poprawia zdolność przesyłu prądu.

Aisen kontroluje stałą grubość miedzi w trakcie całej produkcji. Dostępne wykończenia powierzchni obejmują ENIG, HASL, OSP, Immersion Silver i Immersion Tin zgodnie z wymaganiami klienta.

Inspekcja i weryfikacja elektryczna

Przed wysyłką każda deska przechodzi kompleksowe procedury kontrolne.

Testowanie obejmuje:

• Inspekcja AOI
• Testowanie latającej sondy
• Testowanie ciągłości elektrycznej
• Kontrola wymiarowa
• Kontrola wyglądu końcowego

Te kontrole jakości zapewniają, że dostarczone produkty spełniają specyfikacje klienta.

Zintegrowane usługi montażu PCB

Oprócz produkcji płytek PCB firma Shenzhen Aisen Electronics Co., Ltd. świadczy kompleksowe usługi w zakresie produkcji płytek PCBA, aby pomóc klientom uprościć zarządzanie dostawcami.

Możliwość montażu obejmuje rozmieszczenie SMT, montaż przewlekany, pozyskiwanie komponentów i testowanie funkcjonalne.

Aisen wspiera:

Ten zintegrowany model produkcji umożliwia klientom efektywne przejście od walidacji prototypu do produkcji komercyjnej.

Wsparcie inżynieryjne dla niestandardowych projektów

Każdy system serwo ma inne wymagania w zależności od typu silnika, środowiska pracy, metody sterowania i poziomu mocy.

Aisen zapewnia wsparcie inżynieryjne na każdym etapie procesu rozwoju, w tym optymalizację układania płytek PCB, dobór materiałów, udoskonalanie obwodów mocy i analizę wykonalności produkcji.

W przypadku zastosowań wymagających wysokiej wydajności sterowania ruchem inżynierowie oceniają:

• Aktualne wymagania
• Warunki odprowadzania ciepła
• Ryzyko zakłóceń sygnału
• Wymagania komunikacyjne
• Niezawodność produkcji

Współpraca ta pomaga klientom zmniejszyć ryzyko rozwojowe i poprawić spójność produktów.

Zarządzanie jakością w całej produkcji

Aplikacje serwo zwykle działają w środowiskach przemysłowych, gdzie niezawodność PCB bezpośrednio wpływa na wydajność sprzętu.

Shenzhen Aisen Electronics Co., Ltd. przestrzega systemów zarządzania jakością ISO9001, ISO14001 i IATF16949 w całej produkcji.

Firma utrzymuje rygorystyczne cele jakościowe:

Zarządzanie jakością obejmuje kontrolę przychodzących materiałów, monitorowanie produkcji i weryfikację produktu końcowego.

Dlaczego globalni klienci wybierają Aisen

Dzięki ponad 20-letniemu doświadczeniu w produkcji płytek PCB firma Shenzhen Aisen Electronics Co., Ltd. zapewnia niezawodne wsparcie produkcyjne klientom elektroniki przemysłowej na całym świecie.

Zalety Aisen obejmują:

Zaawansowana infrastruktura produkcyjna

Firma jest właścicielem wielkoskalowego zakładu produkcyjnego PCB z zaawansowanym sprzętem, wieloma liniami produkcyjnymi i profesjonalnymi systemami kontroli.

Doświadczenie w aplikacjach o wysokiej niezawodności

Produkty Aisen PCB są stosowane w elektronice samochodowej, przemysłowych systemach sterowania, sprzęcie komunikacyjnym 5G, modułach magazynowania energii, sprzęcie medycznym i inteligentnych zastosowaniach produkcyjnych.

Elastyczne możliwości produkcyjne

Aisen wspiera:

Produkcja prototypów
Zamówienia w małych partiach
Produkcja średnioseryjna
Produkcja na dużą skalę

Współpraca inżynierska

Od wstępnego przeglądu projektu po ostateczną produkcję, Aisen ściśle współpracuje z klientami w celu poprawy wydajności PCB, możliwości produkcyjnych i wydajności produkcji.

Często zadawane pytania

Co to jest płytka PCB serwosilnika?

PCB serwosilnika to wyspecjalizowana płytka drukowana stosowana w serwonapędach i systemach sterowania ruchem. Zarządza dystrybucją mocy, sygnałami sterującymi, interfejsami komunikacyjnymi i sygnałami zwrotnymi wymaganymi do dokładnej pracy silnika.

Jaki typ PCB jest powszechnie stosowany w systemach serwo?

W aplikacjach serwo powszechnie wykorzystuje się wielowarstwowe płytki PCB, grube miedziane płytki PCB, płyty HDI i materiały o wysokim TG, w zależności od wymagań dotyczących zasilania, złożoności obwodu i warunków środowiskowych.

Czy firma Aisen może produkować niestandardowe płytki do zastosowań serwo?

Tak. Shenzhen Aisen Electronics Co., Ltd. zapewnia niestandardową produkcję płytek PCB w oparciu o wymagania klienta, w tym liczbę warstw, materiały, grubość miedzi, wykończenie powierzchni i potrzeby montażowe.

Czy Aisen świadczy usługi montażowe?

Tak. Aisen zapewnia kompletne rozwiązania PCBA, w tym produkcję PCB, montaż SMT, pozyskiwanie komponentów, testowanie i kontrolę końcową.

Jakie pliki są potrzebne do wyceny?

Klienci zazwyczaj zapewniają:

Pliki Gerbera
Specyfikacje PCB
Wymagania dotyczące układania stosów
Pliki BOM
Rysunki montażowe
Wymagania techniczne

Czy Aisen może produkować ciężkie konstrukcje z miedzi?

Tak. Firma Aisen obsługuje produkcję ciężkiej miedzi o grubości do 6 uncji do zastosowań wymagających większej wydajności prądowej i lepszych parametrów cieplnych.

Poproś o niestandardowe rozwiązanie

Shenzhen Aisen Electronics Co., Ltd. zapewnia rozwiązania w zakresie produkcji PCB serwomotorów i montażu PCBA dla automatyki przemysłowej, robotyki, sprzętu CNC i precyzyjnych systemów sterowania ruchem.

Dzięki zaawansowanym możliwościom produkcyjnym, profesjonalnemu wsparciu inżynieryjnemu i ścisłemu zarządzaniu jakością, Aisen pomaga klientom na całym świecie opracowywać niezawodne rozwiązania elektroniczne od prototypu po masową produkcję.

Skontaktuj się z firmą Aisen już dziś, aby omówić wymagania dotyczące Twojego projektu.
