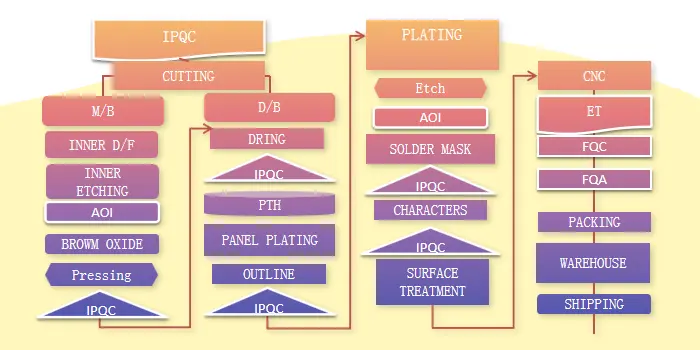

projekt |
Parametry |
|
Liczba warstw |
1-40 warstw |
|
Maksymalny rozmiar PCB |
730 mm * 630 mm |
|
Gotowa grubość PCB |
0,3 mm ~ 5,0 mm |
|
Mechaniczny rozmiar otworu wiertniczego |
0,15 mm ~ 6,5 mm |
|
Rozmiar wiertła laserowego |
75μm ~ 150μm |
|
Maksymalna grubość miedzi |
10 uncji |
|
Najcieńsza grubość rdzenia |
0,05 mm |
|
Minimalna szerokość linii (20±3 miedzi powierzchniowej) |
0,05 mm/2 mil |
|
Minimalny odstęp między liniami (20±3 miedź powierzchniowa) |
0,05 mm/2 mil |
|
Minimalny pierścień obwodu |
3 miliony |
|
Minimalna tolerancja zarysu |
± 0,1 mm |
|
projekt |
Możliwości procesu produkcji masowej |
Możliwość ekstremalnego zasięgu |
|
Maksymalny rozmiar |
630*730mm |
630*730mm |
|
Tolerancja położenia otworu |
±0,05 mm |
± 0,038 mm |
|
Rozmiar apertury mechanicznej |
Ø0,2 mm ~ Ø6,5 mm |
Ø0,15 mm ~ Ø6,5 mm |
|
Rozmiar wiertła laserowego |
100μm |
Ø75μm ~ Ø150μm |
|
Minimalny rozmiar otworu szczelinowego |
Ø0,50mm |
Ø0,45mm |
|
Tolerancja wielkości PTH |
±0,075 mm |
±0,05 mm |
|
Tolerancja wielkości NPTH |
±0,05 mm |
±0,05 mm |
|
projekt |
Możliwości procesu produkcji masowej |
Możliwość ekstremalnego zasięgu |
|
wielkość produkcji procesu galwanicznego |
≤730mm |
≤735mm |
|
Grubość procesu galwanicznego |
0,3 mm ~ 2,0 mm |
0,2 mm ~ 2,4 mm |
|
Grubość miedzi otworu |
13μm ~ 25μm |
13μm ~ 40μm |
|
Jednorodność grubości powierzchni miedzi |
R≤0,004mm |
R≤0,002mm |
|
Jednorodność grubości miedzi otworu |
±0,005 mm |
±0,003 mm |
|
Możliwość wiercenia otworów przelotowych |
8:1 |
10:1 |
|
Możliwość głębokości otworu ślepego |
0,8:1 |
1:1 |
|

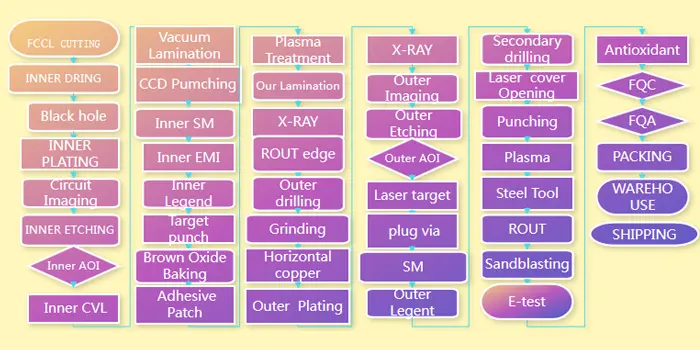

projekt |
Możliwości procesu produkcji masowej |
Możliwość ekstremalnego zasięgu |
|
Grubość PCB |
0,075 ~ 5,0 mm |
0,05 ~ 5,0 mm |
|
Odsłoń tolerancję pozycji |
±0,015 mm |
± 0,008 mm |
|
Pierścień z minimalnym otworem |
Jednostronne ≥0,04 mm |
Jednostronne ≥0,03 mm |
|
Minimalna szerokość linii/odstęp między liniami 1/3 uncji miedzi bazowej |
0,05 mm/0,05 mm |
0,045 mm/0,045 mm |
|
Minimalna szerokość linii/odstęp między liniami 1/2 uncji miedzi bazowej |
0,075 mm/0,075 mm |
0,05 mm/0,05 mm |
|
Tolerancja trawienia miedzi bazowej 1 OZ |
0,1 mm/0,1 mm |
0,075 mm/0,075 mm |
|
Tolerancja trawienia miedzi na dole 1/3 OZ |
±0,005 mm |
±0,005 mm |
|
Tolerancja trawienia miedzi na dole 1/2 uncji |
±0,005 mm |
±0,005 mm |
|
PRZEDMIOT |
Ogólna zdolność |
Specjalne możliwości |
|
Maksymalny rozmiar |
50x50mm-810x490mm |
810×490mm |
|
Minimalny skok |
0,4 mm-4 mm |
0,38 mm 3,8 mm |
|
Minimalna odległość PIN |
0,15 mm |
0,14 mm |
|
Minimalna średnica BGA |
0,25 MM |
0,22 MM |
|
Minimalny rozmiar komponentów |
0201 CHIP |
01005 CHIP |
|
Maksymalny rozmiar komponentów |
32mm |
45mm |
|
Maksymalna wysokość komponentów SMT |
≤10mm |
13mm |
|
kontrolować dokładność grubości pasty lutowniczej |
± 0,04 mm |
±0,03 mm |
|
offsetowa precyzja druku pasty lutowniczej |
±0,05 mm |
±0,025 mm |
|
Precyzja migracji elementów |
≤0,15 mm |
≤0,10 mm |
|
precyzja elementu, aby unosić się wysoko |
≤0,15 mm |
≤0,10 mm |
|
Minimalna odległość między komponentami i częściami |
0,3 mm |
0,25 mm |
|
Minimalna odległość między komponentami i częściami (formowanie na miejscu) |
≥0,6 mm |
0,4 ~ 0,6 mm |
|
minimalny odstęp między częściami a testem (forma na miejscu) |
≥0,7 mm |
0,5 ~ 0,7 mm |
|
minimalna szerokość kleju (formowanie na miejscu) |
0,8 mm8 |
0,6 mm6 |
|
minimalna odległość między częściami a krawędzią kształtu (formowanie na miejscu) |
≥1 mm |
0,7 ~ 1 mm |
