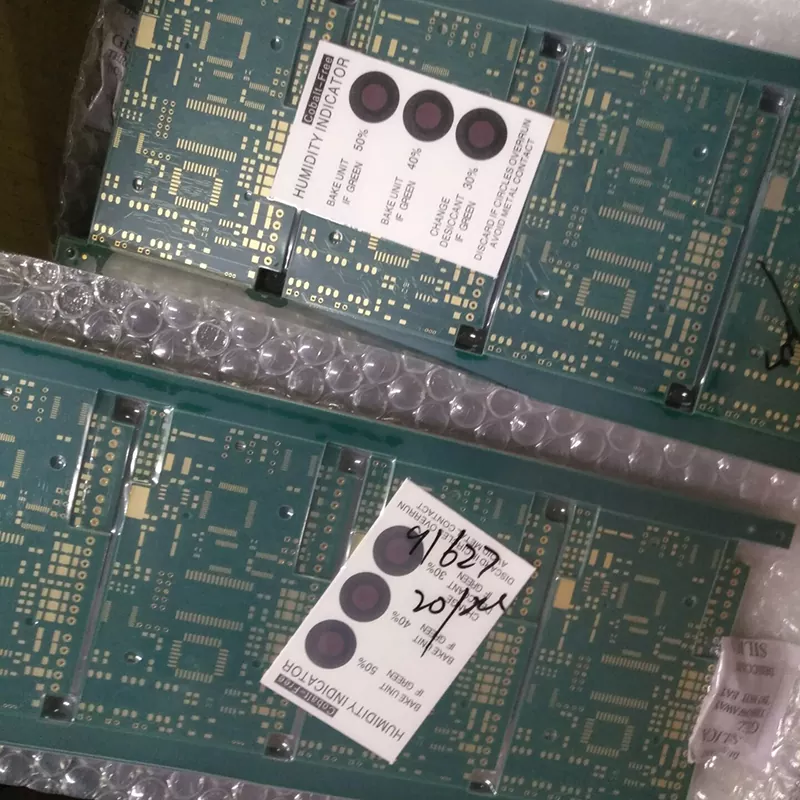

PCB przyrządów elektrycznych

Elektryczny sprzęt pomiarowy zwykle łączy czułe obwody analogowe, cyfrowe jednostki przetwarzające i moduły komunikacyjne w ograniczonej przestrzeni PCB. Konstrukcja PCB musi kontrolować zakłócenia sygnału, zachowując jednocześnie stabilną wydajność elektryczną podczas ciągłej pracy.

Nasze płytki PCB do przyrządów elektrycznych opracowano do zastosowań, w których dokładność pomiaru, integralność sygnału i powtarzalność mają kluczowe znaczenie.

Konstrukcja PCB o niskim poziomie szumów zapewniająca dokładne pozyskiwanie sygnału

Wiele przyrządów elektrycznych musi wykrywać słabe zmiany napięcia, prądu lub częstotliwości. Zewnętrzne zakłócenia elektromagnetyczne i niewłaściwa konstrukcja uziemienia mogą powodować błędy sygnału podczas pomiaru.

Nasza produkcja płytek PCB obsługuje zoptymalizowane struktury warstw, oddzielne ścieżki sygnałowe i strategie uziemienia w celu redukcji niepożądanych szumów. Te rozważania projektowe pomagają inżynierom zachować czystszą transmisję sygnału w precyzyjnych urządzeniach pomiarowych.

Kontrolowana impedancja dla szybkich obwodów pomiarowych

Nowoczesne przyrządy elektryczne często obejmują próbkowanie o wysokiej częstotliwości, komunikację cyfrową i funkcje przetwarzania danych w czasie rzeczywistym. Stabilna kontrola impedancji jest niezbędna, aby zapobiec zniekształceniom sygnału i utrzymać stałą wydajność.

Akeson wspiera produkcję kontrolowanej impedancji dzięki precyzyjnemu planowaniu układania stosów i kontroli trasowania. Dzięki temu producenci sprzętu pomiarowego mogą osiągnąć bardziej niezawodną transmisję sygnału na etapach prototypu i produkcji masowej.

Wielowarstwowa struktura PCB dla instrumentów kompaktowych

Przenośne urządzenia pomiarowe wymagają większej liczby funkcji w mniejszych obudowach. Technologia wielowarstwowych płytek drukowanych zapewnia dodatkową przestrzeń routingową, poprawiając jednocześnie izolację sygnału pomiędzy wrażliwymi obwodami i sekcjami mocy.

Nasze możliwości produkcyjne obsługują projekty PCB, od prostych płytek dwustronnych po złożone struktury wielowarstwowe do 32 warstw, pomagając klientom opracowywać kompaktowy i wydajny sprzęt pomiarowy.

Możliwości produkcyjne płytek PCB do przyrządów elektrycznych

Wymagania produkcyjne płytek PCB przyrządów elektrycznych różnią się od zwykłych płytek elektronicznych. Precyzja produkcji, spójność materiału i testy elektryczne bezpośrednio wpływają na końcową wydajność pomiaru.

Precyzyjny proces produkcji PCB

Wybór materiału i kontrola przychodząca

Parametry elektryczne płytki pomiarowej zależą w dużym stopniu od stabilności laminatu i jakości miedzi. Przed produkcją surowce są sprawdzane, aby upewnić się, że spełniają wymagania projektowe i zachowują spójność pomiędzy partiami produkcyjnymi.

Zaawansowane wyrównywanie i laminowanie warstw

W przypadku wielowarstwowych płytek pomiarowych dokładna rejestracja warstw jest niezbędna, aby zapobiec zakłóceniom sygnału i problemom z niezawodnością konstrukcji.

Kontrolowane procesy laminacji służą do uzyskania stabilnego połączenia pomiędzy warstwami i zwiększenia odporności na naprężenia termiczne podczas długotrwałej eksploatacji.

Produkcja obwodów precyzyjnych

Przyrządy elektryczne często wymagają gęstych układów obwodów do przetwarzania sygnału i zminiaturyzowanych projektów.

Nasza produkcja obsługuje minimalną szerokość linii i odstępy do 3 mil, umożliwiając kompaktowe prowadzenie obwodów przy jednoczesnym zachowaniu niezawodności elektrycznej.

Testowanie elektryczne i weryfikacja jakości

Każda płytka drukowana przed wysyłką przechodzi testy elektryczne w celu sprawdzenia ciągłości obwodu i dokładności produkcji. Pełna dokumentacja kontroli pomaga klientom zachować identyfikowalność jakości podczas montażu produktu.

Specyfikacje techniczne PCB przyrządów elektrycznych

Zastosowania płytek obwodów przyrządów elektrycznych

Multimetry cyfrowe i przenośne testery

Multimetry cyfrowe wymagają stabilnych obwodów akwizycji sygnału, aby zapewnić dokładne pomiary napięcia, prądu i rezystancji. Konstrukcja PCB bezpośrednio wpływa na rozdzielczość pomiaru i długoterminową stabilność kalibracji.

Nasze rozwiązania PCB obsługują kompaktowe układy, konstrukcje o niskim poborze mocy i niezawodne obwody przetwarzania sygnału dla przenośnego sprzętu testującego.

Oscyloskopy i sprzęt do analizy sygnałów

Oscyloskopy i analizatory sygnałów wymagają doskonałej integralności sygnału, ponieważ przetwarzają przebiegi o wysokiej częstotliwości i szybko zmieniające się sygnały elektryczne.

Kontrolowane struktury impedancji i zoptymalizowane projekty tras pomagają zmniejszyć zniekształcenia sygnału i poprawić niezawodność pomiarów.

Laboratoryjne systemy pomiarowe

Oczekuje się, że przyrządy laboratoryjne będą działać w sposób ciągły i zapewniać powtarzalne wyniki. Niezawodność PCB staje się szczególnie ważna w przypadku sprzętu analitycznego, systemów kalibracyjnych i instrumentów badawczych.

Nasze procesy produkcyjne zapewniają stabilną pracę w długich cyklach testowych.

Przemysłowy sprzęt monitorujący

Przemysłowe systemy pomiarowe działają w środowiskach, w których zakłócenia elektryczne, zmiany temperatury i ciągła praca mogą wpływać na wydajność.

Płytki PCB przyrządów elektrycznych są szeroko stosowane w systemach monitorowania mocy, analizatorach energii i przemysłowym sprzęcie testującym wymagającym niezawodnej dokładności pomiaru.

Dlaczego warto wybrać firmę Akeson do produkcji płytek PCB do przyrządów elektrycznych?

Firma Akeson Circuit Co. rozumie, że produkcja płytek PCB do przyrządów elektrycznych wymaga czegoś więcej niż standardowe możliwości produkcji płytek PCB. Inżynierowie potrzebują partnera produkcyjnego, który może wspierać projekty wrażliwe na sygnał, złożone struktury warstwowe i stałą jakość produkcji.

Od opracowania prototypu po produkcję seryjną, zapewniamy wsparcie techniczne w całym procesie produkcji płytek PCB, pomagając klientom optymalizować projekty i poprawiać niezawodność produktów.

Często zadawane pytania dotyczące PCB przyrządów elektrycznych

Co sprawia, że ​​PCB przyrządów elektrycznych różni się od standardowych PCB?

Płytki PCB przyrządów elektrycznych są przeznaczone do zastosowań, w których dokładność pomiaru ma kluczowe znaczenie. Wymagają lepszej kontroli sygnału, redukcji szumów i stabilności obwodu w porównaniu z ogólnymi płytkami elektronicznymi.

Czy możesz wyprodukować niestandardowe płytki PCB do sprzętu testującego?

Tak. Wspieramy niestandardową produkcję PCB w oparciu o projekty klientów, w tym konfigurację warstw, dobór materiałów, wymagania dotyczące impedancji i środowisko aplikacji.

Jakie materiały PCB nadają się do przyrządów pomiarowych?

Powszechnie stosowane są wysokiej jakości materiały FR-4, natomiast zaawansowane zastosowania mogą wymagać materiałów o określonych właściwościach dielektrycznych w celu uzyskania lepszej jakości sygnału.

Czy wspieracie produkcję prototypową i masową?

Tak. Zapewniamy walidację prototypów, produkcję małych partii i usługi produkcyjne na dużą skalę.
