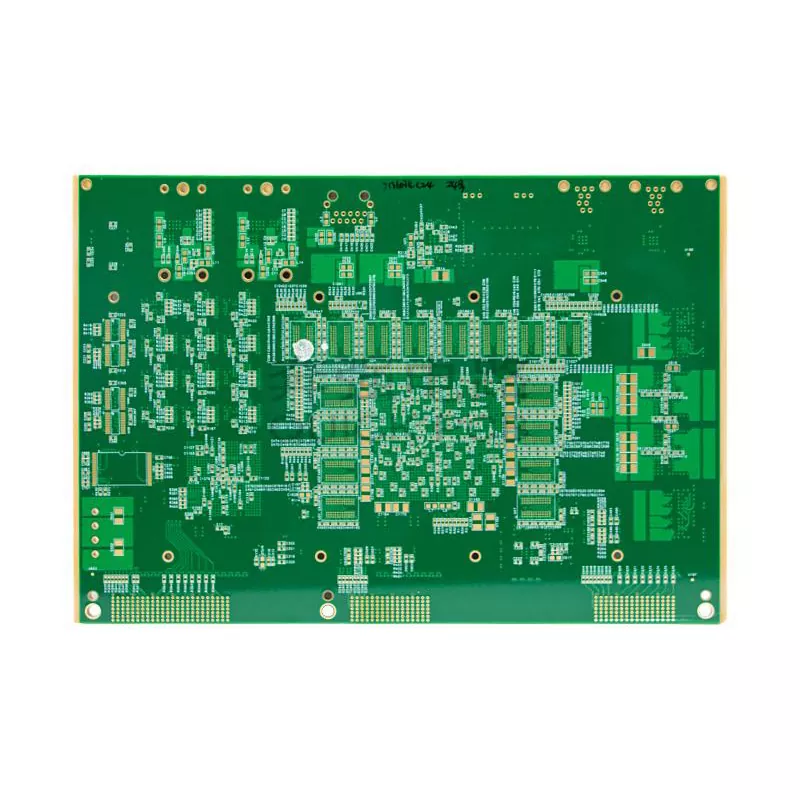

PCB komunikacji statku kosmicznego

Systemy komunikacji statków kosmicznych zależą od stabilnych obwodów elektronicznych do przesyłania poleceń, odbierania sygnałów i przesyłania danych misji między satelitami a stacjami naziemnymi. Wewnątrz tych systemów płytka drukowana jest nie tylko platformą połączeniową, ale także kluczowym elementem decydującym o jakości sygnału, wydajności dystrybucji mocy i długoterminowej stabilności działania.

Aisen Electronics Co., Ltd. opracowuje płytki PCB do komunikacji statków kosmicznych dla modułów komunikacji satelitarnej, nadajników-odbiorników RF, sprzętu telemetrycznego i pokładowych jednostek przetwarzania danych, w przypadku których parametry elektryczne muszą pozostać niezmienne przez lata eksploatacji.

W przeciwieństwie do konwencjonalnych przemysłowych płytek drukowanych, płytki PCB służące do komunikacji w statkach kosmicznych stoją przed wyjątkowymi wyzwaniami inżynieryjnymi. Muszą utrzymywać integralność sygnału w warunkach próżni, tolerować wahania temperatury, wytrzymywać wibracje podczas uruchamiania i działać bez fizycznej konserwacji po rozmieszczeniu.

Rola PCB w systemach komunikacji statków kosmicznych

System komunikacji statku kosmicznego zwykle zawiera moduły antenowe, obwody RF, procesory sygnałowe, jednostki zarządzania energią i interfejsy danych.

Płytka komunikacyjna zapewnia ścieżkę elektryczną pomiędzy tymi komponentami.

Podczas pracy odebrane sygnały o częstotliwości radiowej są przetwarzane przez obwody komunikacyjne, przekształcane w informacje cyfrowe i przesyłane do procesorów pokładowych lub naziemnych systemów komunikacyjnych. Wszelkie zmiany w impedancji, wydajności materiału lub strukturze obwodu mogą mieć wpływ na wydajność transmisji i dokładność sygnału.

Z tego powodu projekt PCB komunikacji statku kosmicznego wymaga dokładnej kontroli:

• Transmisja sygnału wysokiej częstotliwości
• Zakłócenia elektromagnetyczne
• Stabilność dystrybucji mocy
• Konsystencja rozszerzalności cieplnej
• Długoterminowa niezawodność materiału

Projekt PCB wysokiej częstotliwości do zastosowań w komunikacji kosmicznej

Sprzęt do komunikacji kosmicznej często działa na wysokich częstotliwościach, gdzie nawet niewielkie straty sygnału mogą zmniejszyć efektywność komunikacji.

Aisen Electronics Co., Ltd. wspiera procesy produkcji płytek PCB przeznaczone do zastosowań RF i mikrofalowych, w tym kontrolowane prowadzenie impedancji, zoptymalizowany projekt układania warstw oraz rozwiązania materiałowe o niskich stratach.

Nasze podejście inżynieryjne koncentruje się na utrzymaniu stabilnych właściwości elektrycznych poprzez:

Precyzyjna kontrola impedancji ścieżek sygnału RF

Zoptymalizowana konstrukcja linii przesyłowej

Zmniejszone odbicie sygnału i tłumienie wtrąceniowe

Kontrolowana wydajność dielektryczna

Stabilne konstrukcje uziemiające w celu redukcji zakłóceń elektromagnetycznych

Technologie te pomagają modułom komunikacyjnym utrzymać niezawodną transmisję danych podczas pracy satelitarnej.

Wielowarstwowe struktury PCB dla elektroniki kompaktowej

Systemy elektroniczne statków kosmicznych wymagają wysokiej funkcjonalności w ograniczonej przestrzeni instalacyjnej. Technologia wielowarstwowych PCB pozwala inżynierom zintegrować więcej obwodów przy zachowaniu kompaktowych wymiarów.

Aisen Electronics obsługuje produkcję wielowarstwowych płytek PCB od 1 do 32 warstw, w tym złożone projekty łączenia modułów komunikacyjnych.

Możliwości produkcyjne obejmują:

• Liczba warstw PCB: 1-32 warstwy
• Maksymalny rozmiar panelu: 650 mm × 750 mm
• Grubość płyty: 0,4 mm-5,0 mm
• Grubość miedzi: do 6 uncji
• Minimalny rozmiar przelotki: 0,1 mm
• Minimalna szerokość linii/odstęp: 3/3mil

W przypadku zaawansowanej elektroniki satelitarnej wymagającej większej gęstości routingu struktury HDI mogą poprawić wydajność połączenia, jednocześnie zmniejszając rozmiar i wagę płytki drukowanej.

Technologia HDI dla lekkich modułów komunikacji satelitarnej

Zmniejszenie masy jest ważnym czynnikiem przy projektowaniu statków kosmicznych, ponieważ każdy dodatkowy gram zwiększa koszt startu.

Technologia HDI PCB umożliwia projektantom tworzenie kompaktowych obwodów komunikacyjnych za pomocą mikroprzelotek laserowych, precyzyjnego trasowania i zoptymalizowanych połączeń warstw.

Aisen Electronics dostarcza rozwiązania HDI PCB obsługujące:

• Struktury 1+N+1
• Struktury 2+N+2
• Technologia mikroprzelotek laserowych
• Zespół komponentów BGA o drobnej podziałce
• Routing sygnału o dużej gęstości

Struktury te pomagają inżynierom uzyskać mniejsze moduły komunikacyjne bez poświęcania wydajności elektrycznej.

Dobór materiałów do warunków próżniowych i ekstremalnych temperatur

Płytki PCB służące do komunikacji w statkach kosmicznych działają w środowiskach, w których przenoszenie ciepła i kontrola temperatury znacznie różnią się od zastosowań naziemnych.

Bez cyrkulacji powietrza w przestrzeni materiały PCB muszą zachować stabilność wymiarową podczas powtarzających się zmian temperatury.

Wybór materiału opiera się na wymaganiach aplikacji, takich jak:

• Właściwości dielektryczne
• Charakterystyka rozszerzalności cieplnej
• Wydajność częstotliwościowa
• Stabilność mechaniczna

Firma Aisen Electronics oferuje rozwiązania materiałowe odpowiednie do zastosowań w komunikacji o wysokiej częstotliwości, pomagając zmniejszyć ryzyko spowodowane zmianami dielektryka i niedopasowaniem rozszerzalności cieplnej.

Projekt zarządzania ciepłem dla PCB do komunikacji kosmicznej

Moduły komunikacyjne wytwarzają ciepło poprzez komponenty RF, procesory i obwody zasilania.

Ponieważ statki kosmiczne nie mogą polegać na tradycyjnych metodach chłodzenia, konstrukcja termiczna PCB staje się ważna dla utrzymania stabilnej pracy.

Rozważania związane z zarządzaniem ciepłem obejmują:

• Zoptymalizowana dystrybucja miedzi
• Termiczne poprzez konstrukcje
• Projekt układania warstw
• Ocena kompatybilności materiałowej

Właściwa konstrukcja termiczna pomaga zmniejszyć stres związany z temperaturą podczas długotrwałych misji.

Kontrola procesu produkcyjnego w produkcji PCB do komunikacji kosmicznej

Aisen Electronics Co., Ltd. stosuje kontrolowane procedury produkcyjne w celu ograniczenia różnic podczas produkcji płytek PCB.

Proces produkcyjny obejmuje:

Kontrola materiału

Wykonanie warstwy wewnętrznej

Wiercenie precyzyjne

Miedziowanie

Obrazowanie obwodu

Inspekcja AOI

Wykończenie powierzchni

Testowanie elektryczne

Kontrola końcowa

W przypadku zastosowań komunikacyjnych w statkach kosmicznych identyfikowalność produkcji i spójność procesów są niezbędne, ponieważ moduły elektroniczne mogą działać latami bez wymiany.

Wymagania testowe dotyczące niezawodności płytek PCB do komunikacji kosmicznej

Przed zintegrowaniem ze sprzętem komunikacyjnym płytki PCB wymagają weryfikacji elektrycznej i produkcyjnej.

Wsparcie testowania obejmuje:

Testowanie ciągłości elektrycznej

Badanie rezystancji izolacji

Inspekcja AOI

Weryfikacja impedancji

Kontrola jakości lutowania

Ocena cyklu termicznego zgodnie z wymaganiami projektu

Te procedury kontrolne pomagają zidentyfikować ryzyko produkcyjne przed montażem PCB i integracją systemu.

Aplikacje

Aisen Electronics produkuje rozwiązania PCB stosowane w różnej elektronice komunikacji kosmicznej, w tym:

Transceivery komunikacji satelitarnej

Systemy telemetryczne i śledzące

Moduły komunikacyjne RF

Jednostki sterujące anteną

Pokładowy sprzęt do przetwarzania danych

Elektronika ładunku komunikacyjnego

Każde zastosowanie wymaga innej struktury PCB w zależności od zakresu częstotliwości, wymagań dotyczących zasilania i celów misji.

Wsparcie inżynieryjne dla rozwoju PCB do komunikacji kosmicznej

Projekty komunikacji kosmicznej często wymagają udziału producentów płytek PCB na etapie projektowania.

Aisen Electronics zapewnia wsparcie inżynieryjne, w tym:

Zalecenia dotyczące układania PCB

Pomoc w doborze materiałów

Przegląd wykonalności produkcji

Zagadnienia dotyczące integralności sygnału

Analiza DFM

Wczesna komunikacja inżynieryjna pomaga klientom zmniejszyć ryzyko produkcyjne i poprawić wykonalność projektu.

Dlaczego warto wybrać Aisen Electronics Co., Ltd. do produkcji PCB do komunikacji w statkach kosmicznych?

Produkcja PCB do komunikacji kosmicznej wymaga doświadczenia zarówno w produkcji PCB, jak i wymagań elektronicznych o wysokiej częstotliwości.

Aisen Electronics Co., Ltd. łączy możliwości produkcji wielowarstwowych płytek PCB, technologię HDI, doświadczenie w zakresie kontroli impedancji i zarządzanie procesami w celu wspierania projektów komunikacji satelitarnej i lotniczej.

Od opracowania prototypu po produkcję produkcyjną, współpracujemy z klientami w celu opracowania rozwiązań PCB, które spełniają wymagania elektryczne, mechaniczne i środowiskowe systemów komunikacji kosmicznej.

Często zadawane pytania

Do czego służy płytka komunikacyjna statku kosmicznego?

Płytka komunikacyjna statku kosmicznego łączy obwody RF, procesory, systemy zasilania i interfejsy komunikacyjne wewnątrz sprzętu komunikacji satelitarnej. Obsługuje przetwarzanie sygnałów, transmisję danych i funkcje sterowania systemem.

Dlaczego płytki PCB służące do komunikacji w statkach kosmicznych wymagają kontroli impedancji?

Sygnały komunikacyjne o wysokiej częstotliwości są wrażliwe na zmiany impedancji. Właściwa kontrola impedancji pomaga zredukować odbicia sygnału i utrzymać stabilną wydajność transmisji.

Jakie materiały PCB nadają się do zastosowań w komunikacji satelitarnej?

Wybór materiału zależy od wymagań dotyczących częstotliwości, warunków termicznych i docelowych parametrów niezawodności. W obwodach komunikacyjnych RF powszechnie stosuje się materiały o niskiej stratności o wysokiej częstotliwości.

Czy firma Aisen Electronics może produkować płytki drukowane HDI do statków kosmicznych?

Tak. Aisen Electronics obsługuje struktury PCB HDI, w tym mikroprzelotki laserowe i routing o dużej gęstości dla kompaktowych modułów komunikacyjnych.

Czy wspieracie produkcję prototypów i małych partii PCB?

Tak. Wspieramy rozwój prototypów, weryfikację techniczną i produkcję produkcyjną zgodnie z wymaganiami projektu.

Skontaktuj się z firmą Aisen Electronics Co., Ltd.

W przypadku projektów PCB do komunikacji w statkach kosmicznych wymagających wydajności w wysokich częstotliwościach, możliwości produkcji wielowarstwowej i wsparcia inżynieryjnego, należy skontaktować się z firmą Aisen Electronics Co., Ltd.
