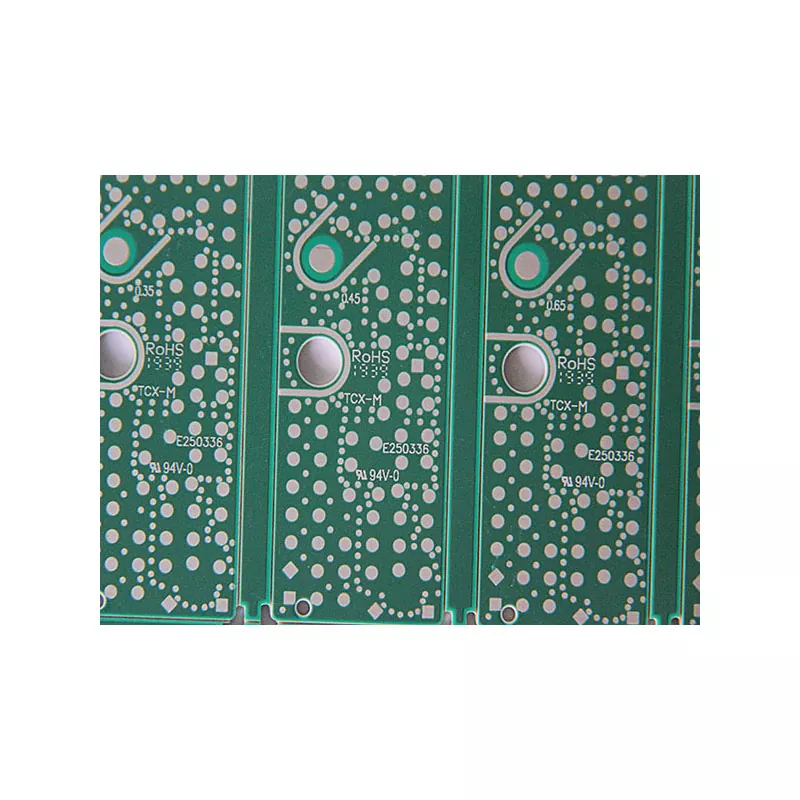

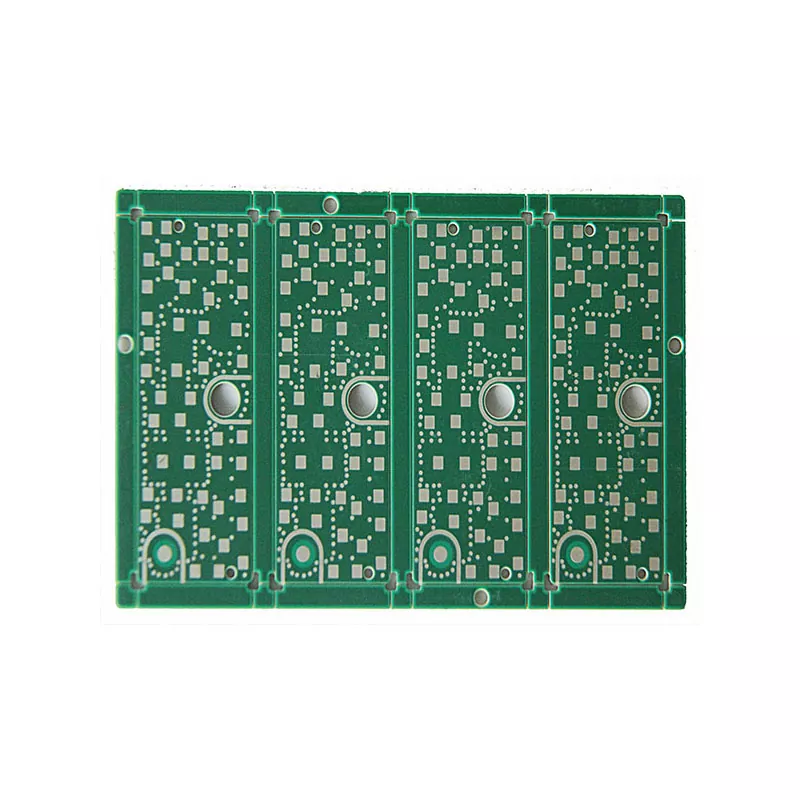

PCB komunikacji statku powietrznego

Systemy komunikacji statku powietrznego zależą od stabilnych obwodów elektronicznych w celu utrzymania ciągłej transmisji danych pomiędzy modułami komunikacyjnymi, antenami, procesorami i systemami sterowania.

W przeciwieństwie do komercyjnych urządzeń elektronicznych, pokładowy sprzęt komunikacyjny musi działać w warunkach wibracji, wahań temperatury, zakłóceń elektromagnetycznych i przy ścisłych ograniczeniach przestrzennych. Awaria PCB wewnątrz systemu komunikacji statku powietrznego może mieć wpływ na krytyczne funkcje komunikacyjne i wymaga niezwykle wysokiej spójności produkcyjnej.

Aisen Electronics Co., Ltd. produkuje rozwiązania PCB do komunikacji lotniczej dla sprzętu komunikacyjnego awioniki, modułów RF, pokładowych systemów elektronicznych i zastosowań związanych z nawigacją.

Nasz proces produkcyjny koncentruje się na kontrolowaniu właściwości elektrycznych, mechanicznych i termicznych, które decydują o niezawodności PCB podczas długotrwałej pracy.

Dlaczego PCB do komunikacji lotniczej wymaga specjalistycznej produkcji

Projektuje przed wyzwaniami, które różnią się od standardowych przemysłowych płytek drukowanych.

Płytka drukowana musi jednocześnie wytrzymać transmisję sygnału o wysokiej częstotliwości, naprężenia mechaniczne, zmiany termiczne i ograniczoną przestrzeń instalacyjną.

Integralność sygnału wysokiej częstotliwości

Systemy komunikacji lotniczej zwykle wykorzystują sygnały RF, w przypadku których struktura PCB bezpośrednio wpływa na wydajność transmisji.

Przy wyższych częstotliwościach czynniki takie jak:

• geometria śladu
• grubość dielektryka
• dystrybucja miedzi
• projekt układania warstw

może wpływać na stabilność impedancji i utratę sygnału.

Aisen Electronics kontroluje projektowanie i parametry produkcyjne płytek PCB, aby utrzymać stałą wydajność elektryczną w zastosowaniach komunikacyjnych RF.

Kontrola EMI i EMC dla elektroniki statku powietrznego

Samoloty zawierają wiele systemów elektronicznych działających blisko siebie. Niekontrolowane zakłócenia elektromagnetyczne mogą mieć wpływ na jakość komunikacji i stabilność systemu.

Projekty płytek PCB do komunikacji ze statkiem powietrznym często wymagają:

• zoptymalizowane konstrukcje uziemiające
• kontrolowane ścieżki powrotne
• względy ekranowania
• właściwe ułożenie warstw

Dzięki doświadczeniu w produkcji wielowarstwowych płytek PCB firma Aisen Electronics pomaga klientom poprawić kompatybilność elektromagnetyczną podczas opracowywania produktu.

Niezawodność w warunkach temperatury i wibracji

Elektronika pokładowa doświadcza ciągłych wibracji i zmian temperatury podczas pracy.

Niezawodność PCB zależy od:

• stabilność laminatu
• przyczepność miedzi
• niezawodność połączenia lutowanego
• struktura mechaniczna

Aisen Electronics wybiera materiały i procesy produkcyjne zgodnie ze środowiskiem operacyjnym klienta, zamiast stosować identyczne rozwiązania w każdym projekcie PCB.

Struktura PCB i dobór materiałów

Wybór materiału o wysokiej częstotliwości

Standardowe materiały FR-4 nadają się do wielu produktów elektronicznych, ale systemy komunikacji lotniczej spełniające wymagania RF mogą wymagać materiałów o bardziej stabilnych właściwościach elektrycznych.

Rozważania dotyczące wyboru materiału obejmują:

• stała stabilność dielektryczna
• charakterystyka strat dielektrycznych
• odporność na wilgoć
• wydajność rozszerzalności cieplnej

Właściwy wybór materiału pomaga zachować dokładność sygnału i zmniejszyć straty transmisji podczas pracy.

Technologia wielowarstwowa i HDI dla kompaktowego sprzętu awioniki

Systemy elektroniczne samolotu wymagają większej liczby funkcji w ograniczonej przestrzeni instalacyjnej.

Technologie płytek wielowarstwowych i HDI pozwalają inżynierom integrować złożone obwody przy zachowaniu kompaktowych wymiarów.

Aisen Electronics obsługuje:

• Struktury PCB 1-32 warstwowe
• Wykonania HDI 1+N+1 i 2+N+2
• Struktury mikroprzelotkowe o grubości do 0,1 mm
• Produkcja cienkich linii do 3 mil
• Aplikacje BGA o drobnej podziałce

Możliwości te obsługują kompaktowe moduły komunikacyjne i elektronikę awioniki o większej gęstości obwodów.

Możliwości produkcyjne

Aisen Electronics zapewnia rozwiązania w zakresie produkcji płytek PCB w oparciu o wymagania aplikacji.

Możliwości te wspierają rozwój prototypów, walidację techniczną i produkcję seryjną elektroniki komunikacyjnej w samolocie.

Kontrola produkcji

Niezawodność PCB zależy nie tylko od projektu, ale także od spójności produkcji.

Podczas produkcji Aisen Electronics koncentruje się na kontrolowaniu kluczowych czynników, w tym:

Kontrola wyrównania warstw

Wielowarstwowe płytki PCB samolotów wymagają dokładnej rejestracji warstw. Złe ustawienie może mieć wpływ na niezawodność połączenia elektrycznego i wydajność impedancji.

Zarządzanie grubością miedzi

Stała grubość miedzi jest ważna dla obciążalności prądowej i parametrów cieplnych, zwłaszcza w obwodach komunikacyjnych o większym zapotrzebowaniu na moc.

Niezawodność mikroprzelotek HDI

W przypadku konstrukcji HDI stabilne procesy wiercenia laserowego, napełniania miedzią i galwanizacji są niezbędne, aby zapobiec awariom połączeń podczas długotrwałej pracy.

Jakość wykończenia powierzchni

Niezawodna obróbka powierzchni pomaga poprawić lutowność i spójność montażu.

Aplikacje

Płytki PCB firmy Aisen Electronics do komunikacji lotniczej nadają się do:

Systemy komunikacji awioniki

Stosowany w modułach komunikacji lotniczej wymagających stabilnej transmisji sygnału i kompaktowej konstrukcji obwodu.

Sprzęt do nawigacji statku powietrznego

Obsługuje systemy elektroniczne, w których niezawodność komunikacji i dokładność sygnału są istotne.

Urządzenia komunikacyjne RF

Nadaje się do obwodów komunikacyjnych wysokiej częstotliwości wymagających kontrolowanej impedancji i zarządzania EMI.

Moduły elektroniczne lotnicze

Stosowany w specjalistycznym sprzęcie elektronicznym wymagającym długiej żywotności i spójności produkcyjnej.

Wsparcie inżynieryjne od projektu PCB po produkcję

Projekty PCB samolotów często wymagają ścisłej współpracy pomiędzy projektantami i producentami.

Aisen Electronics zapewnia wsparcie inżynieryjne, w tym:

• Przegląd projektu PCB
• Optymalizacja stosów
• Zalecenia materiałowe
• Analiza wykonalności produkcji
• Sugestie dotyczące procesu produkcyjnego

Wczesna komunikacja inżynieryjna pomaga zidentyfikować potencjalne ryzyko produkcyjne przed produkcją masową.

Jak wybrać producenta PCB do komunikacji lotniczej?

Wybór dostawcy PCB do komunikacji lotniczej wymaga czegoś więcej niż tylko porównania cen produkcji.

Inżynierowie zazwyczaj oceniają:

Czy dostawca rozumie wymagania dotyczące PCB o wysokiej częstotliwości?

Wydajność komunikacji RF zależy w dużym stopniu od struktury PCB i precyzji produkcji.

Czy producent może zachować spójność pomiędzy partiami produkcyjnymi?

Elektronika lotnicza wymaga stabilnej jakości, ponieważ wymiana i konserwacja są trudne.

Czy dostawca zapewnia wsparcie inżynieryjne?

Profesjonalni producenci PCB powinni uczestniczyć w optymalizacji projektu, a nie tylko tworzyć pliki dostarczone przez klientów.

Aisen Electronics Co., Ltd. wspiera klientów od opracowania prototypu po produkcję produkcyjną, oferując rozwiązania PCB zaprojektowane z myślą o wymaganiach dotyczących wydajności komunikacji i niezawodności.

Często zadawane pytania

Do czego służy płytka PCB do komunikacji statku powietrznego?

Te płytki drukowane są przeznaczone do pokładowych systemów komunikacji, w tym modułów RF, sprzętu awioniki, urządzeń nawigacyjnych i pokładowych jednostek komunikacyjnych. Zapewniają niezawodne połączenia elektryczne pomiędzy komponentami elektronicznymi, jednocześnie wspierając stabilną transmisję sygnału w wymagających środowiskach.

Czym różni się od standardowej płytki PCB?

W porównaniu z konwencjonalnymi płytkami drukowanymi, aplikacje komunikacyjne w samolotach wymagają bardziej rygorystycznej kontroli integralności sygnału, dopasowania impedancji, wydajności EMI, stabilności mechanicznej i niezawodności środowiskowej. Projekt PCB musi uwzględniać wibracje, zmiany temperatury i długoterminowe wymagania operacyjne.

Czy można go stosować w systemach komunikacji wysokiej częstotliwości i RF?

Tak. Aisen Electronics może produkować płytki o kontrolowanej impedancji, zoptymalizowanym układzie warstw i odpowiednich materiałach o wysokiej częstotliwości do obsługi obwodów RF i szybkiej transmisji sygnału.

W jaki sposób inżynierowie wybierają materiały do ​​zastosowań w komunikacji lotniczej?

Wybór materiału zależy od częstotliwości roboczej, wymagań termicznych, właściwości dielektrycznych, wytrzymałości mechanicznej i standardów niezawodności. Laminaty o wysokiej częstotliwości i materiały o niskiej stratności można wybierać do zastosowań wymagających stabilnej wydajności sygnału.

Czy wspieracie produkcję prototypową i masową?

Tak. Aisen Electronics świadczy kompleksowe usługi w zakresie produkcji płytek PCB, w tym opracowywanie prototypów, produkcję małych partii i produkcję masową. Nasz zespół inżynierów wspiera również przegląd DFM i optymalizację produkcji przed rozpoczęciem produkcji.

Skontaktuj się z firmą Aisen Electronics w sprawie projektów płytek PCB do komunikacji lotniczej

Jeśli opracowujesz sprzęt komunikacji lotniczej, systemy awioniki, moduły RF lub produkty elektroniczne dla lotnictwa i kosmonautyki, Aisen Electronics Co., Ltd. zapewnia wsparcie w zakresie produkcji płytek PCB od wstępnego przeglądu projektu do końcowej produkcji.

Nasz zespół inżynierów może pomóc w optymalizacji struktury PCB, wyborze materiałów, wykonalności produkcji i planowaniu produkcji.
