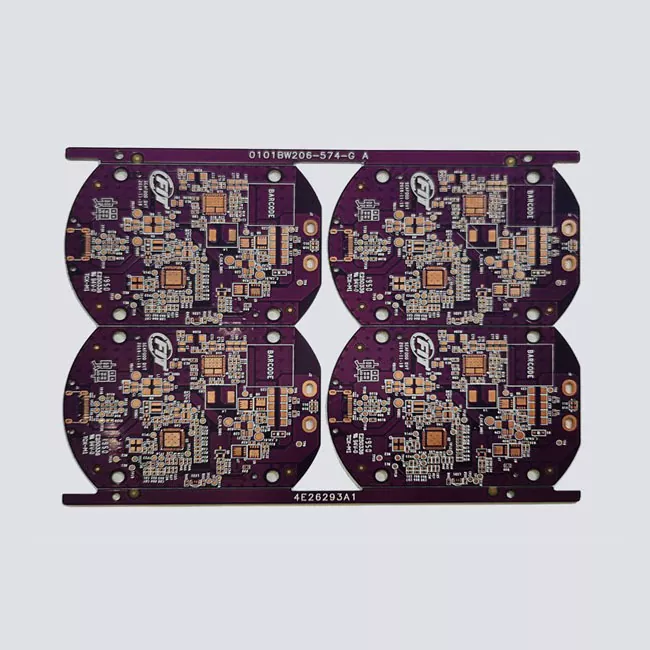

Nawigacja satelitarna GPS PCB

Systemy nawigacji satelitarnej zależą od stabilnego odbioru sygnału i dokładnego przetwarzania danych. Płytka PCB GPS to nie tylko platforma łącząca komponenty elektroniczne, ale także kluczowa część wpływająca na wydajność anteny, jakość transmisji RF i dokładność pozycjonowania. W Aisen Electronics Co., Ltd. produkujemy PCB nawigacji satelitarnej GPS, gdzie niezbędna jest stabilność sygnału, kompaktowa konstrukcja i długoterminowa niezawodność. Nasze podejście do produkcji koncentruje się na kontrolowaniu parametrów elektrycznych od projektu układu PCB po kontrolę końcową.

Kluczowe technologie PCB w zastosowaniach nawigacji satelitarnej

Kontrola integralności sygnału RF i impedancji

Systemy GPS i GNSS odbierają wyjątkowo słabe sygnały satelitarne, co oznacza, że ​​nawet niewielkie straty w transmisji mogą mieć wpływ na skuteczność pozycjonowania.

Nasza produkcja PCB GPS obsługuje projekty o kontrolowanej impedancji, w tym wymagania dotyczące transmisji RF 50 Ω powszechnie stosowane w obwodach anten i odbiorników. Właściwe planowanie układania, dobór materiału dielektrycznego i kontrola grubości miedzi pomagają zredukować odbicia sygnału i utrzymać stałą wydajność RF.

W przypadku zastosowań GPS o wysokiej częstotliwości współpracujemy z klientami w celu optymalizacji:

• Trasowanie śledzenia RF
• Projekt płaszczyzny uziemienia
• Zwróć bieżące ścieżki
• Obszary dopasowania anteny

Czynniki te są szczególnie ważne w przypadku kompaktowych urządzeń nawigacyjnych, w których przestrzeń na PCB jest ograniczona.

Projekt HDI i zminiaturyzowanego obwodu GPS

Nowoczesne moduły GPS stają się coraz mniejsze, jednocześnie integrując więcej funkcji, w tym wielopasmowe pozycjonowanie, komunikację bezprzewodową i interfejsy czujników.

Nasze możliwości w zakresie płytek drukowanych HDI pozwalają projektantom osiągnąć większą gęstość komponentów dzięki technologii mikroprzelotek i zoptymalizowanym strukturom warstw. Pomaga to w obsłudze kompaktowych urządzeń GNSS bez utraty wydajności elektrycznej.

Typowe możliwości obejmują:

• Struktury 1+N+1 i 2+N+2 HDI
• Mikroprzelotki do 0,1 mm
• Produkcja liniowa i kosmiczna
• Optymalizacja routingu wielowarstwowego

Technologie te nadają się do stosowania w przenośnym sprzęcie nawigacyjnym, terminalach śledzących i wbudowanych modułach pozycjonowania.

Specyfikacje produkcji PCB GPS

Aisen Electronics zapewnia elastyczne opcje produkcyjne zgodnie z różnymi wymaganiami systemów nawigacji.

Uwagi dotyczące projektowania PCB GPS specyficzne dla aplikacji

Płytka PCB nawigacji samochodowej

Samochodowe systemy GPS działają w środowiskach narażonych na wibracje, zmiany temperatury i zakłócenia elektromagnetyczne.

W przypadku zastosowań nawigacji samochodowej nasze projekty PCB skupiają się na:

• Stabilna transmisja sygnału podczas ruchu pojazdu
• Niezawodność termiczna przy pracy ciągłej
• Ochrona przed wilgocią otoczenia
• Kompatybilność z samochodowymi systemami elektronicznymi

Powyższe uwagi pomagają modułom GPS w utrzymaniu stałej wydajności pozycjonowania podczas długotrwałej eksploatacji pojazdu.

Sprzęt do pozycjonowania morskiego i zewnętrznego

Morskie urządzenia GPS wymagają większej odporności na warunki środowiskowe ze względu na wilgotność, wahania temperatury i ciągłe narażenie na warunki zewnętrzne.

Projekty PCB dla tych zastosowań zazwyczaj wymagają:

• Zwiększona ochrona przed wilgocią
• Niezawodne wykończenie powierzchni
• Mocne połączenie lutowane
• Stabilne właściwości elektryczne

Przemysłowe urządzenia śledzące i pozycjonujące IoT

Przemysłowe urządzenia śledzące często wymagają kompaktowych projektów PCB o długich cyklach operacyjnych.

Nasze rozwiązania GPS PCB obsługują takie aplikacje jak:

• Terminale śledzenia floty
• Systemy monitorowania majątku
• Urządzenia do zdalnego pozycjonowania
• Inteligentny sprzęt logistyczny

Proces produkcyjny ukierunkowany na niezawodność elektryczną

Kontrola jakości PCB od wyboru materiału do testów końcowych

Wydajność PCB GPS zależy w dużej mierze od spójności produkcji. Niewielkie różnice w grubości dielektryka, rozkładzie miedzi lub dokładności wiercenia mogą mieć wpływ na charakterystykę RF.

Nasz proces produkcyjny obejmuje:

Kontrola przychodzącego materiału
Surowce są sprawdzane przed produkcją w celu sprawdzenia specyfikacji, w tym jakości laminatu, grubości miedzi i zgodności dostawcy.

Kontrola procesu produkcyjnego
Podczas produkcji płytek PCB monitorowane są krytyczne parametry, takie jak dokładność wiercenia, wyrównanie warstw, grubość miedzi i wymagania dotyczące impedancji.

Testy elektryczne i funkcjonalne
Gotowe płyty przed wysyłką przechodzą procedury kontrolne, w tym kontrolę AOI, testy elektryczne i weryfikację wyglądu.

Proces ten pomaga zapewnić, że każda płytka PCB GPS spełnia wymagania projektowe klienta przed przystąpieniem do montażu końcowego.

Prototyp do wsparcia produkcji masowej

Różne projekty GPS wymagają różnych podejść do produkcji. Zespoły inżynieryjne często potrzebują szybkiej walidacji prototypów przed przejściem do produkcji na dużą skalę.

Aisen Electronics obsługuje:

Produkcja prototypów PCB w celu wczesnej weryfikacji projektu

Produkcja w małych partiach do testów rynkowych

Produkcja seryjna komercyjnego sprzętu nawigacyjnego

Nasz zespół inżynierów może pomóc w ocenie możliwości produkcyjnych PCB, zaleceniu układania stosów i optymalizacji projektu przed rozpoczęciem produkcji.

Wsparcie inżynieryjne przy opracowywaniu PCB GPS

Udane projekty PCB GPS wymagają czegoś więcej niż tylko możliwości produkcyjnych. Podczas opracowywania nasi inżynierowie wspierają klientów w zakresie:

• Przegląd układu PCB
• Zalecenia dotyczące układania stosów
• Uwagi dotyczące projektu RF
• Analiza wykonalności produkcji
• Sugestie optymalizacji produkcji

Pomaga to zmniejszyć ryzyko przeprojektowania i usprawnia przejście od prototypu do produkcji.

Dlaczego warto wybrać firmę Aisen Electronics do produkcji płytek PCB do GPS?

Wybór dostawcy płytek drukowanych GPS wymaga oceny nie tylko możliwości produkcyjnych, ale także technicznego zrozumienia wymagań dotyczących komunikacji satelitarnej.

Aisen Electronics Co., Ltd. łączy doświadczenie w produkcji płytek PCB ze wsparciem inżynieryjnym, aby pomóc klientom w opracowywaniu niezawodnych produktów nawigacyjnych.

Nasze zalety to:

• Doświadczenie w produkcji płytek wielowarstwowych i HDI
• Możliwość projektowania PCB zorientowanych na RF
• Elastyczne wsparcie od prototypów po produkcję seryjną
• Skoncentruj się na integralności sygnału i spójności produkcyjnej

Współpracujemy z klientami przy budowie płytek drukowanych GPS, które spełniają praktyczne wymagania zastosowań w systemach nawigacji samochodowej, morskiej, przemysłowej i konsumenckiej.

Często zadawane pytania

Jaki typ PCB jest powszechnie używany w modułach GPS?

Moduły GPS zwykle wymagają wielowarstwowych płytek PCB z kontrolowaną impedancją i zoptymalizowanym routingiem RF. Struktura PCB zależy od konstrukcji anteny, wymagań częstotliwościowych i rozmiaru urządzenia.

Dlaczego płytka PCB GPS wymaga kontroli impedancji?

Sygnały GPS działają na wysokich częstotliwościach i są wrażliwe na utratę sygnału. Kontrolowana impedancja pomaga utrzymać stabilną transmisję RF pomiędzy obwodami anteny i odbiornika.

Czy PCB PCB może obsługiwać wielopasmowe systemy GNSS?

Tak. Nawigacja satelitarna GPS PCB może być zaprojektowana do zastosowań wielopasmowych GNSS, w tym systemów wykorzystujących sygnały GPS, Galileo, GLONASS i BeiDou.

Jakie materiały nadają się na płytki drukowane GPS?

Wybór materiału zależy od wymagań dotyczących częstotliwości. Standardowy FR4 może obsługiwać wiele zastosowań, natomiast laminaty o wysokiej częstotliwości są preferowane w celu uzyskania zaawansowanej wydajności RF.

Czy zapewniacie produkcję prototypów PCB GPS?

Tak. Aisen Electronics wspiera rozwój prototypów, produkcję małych partii i produkcję masową.

Jak przetestować jakość PCB GPS?

Testowanie może obejmować inspekcję AOI, testy elektryczne, weryfikację impedancji i kontrolę jakości produkcji zgodnie z wymaganiami projektu.

Rozpocznij projekt PCB GPS z Aisen Electronics

Jeśli opracowujesz sprzęt nawigacyjny, moduły GNSS lub systemy pozycjonowania, Aisen Electronics Co., Ltd. może zapewnić wsparcie w zakresie produkcji płytek PCB, od walidacji prototypu po produkcję masową.

Skontaktuj się z naszym zespołem inżynierów, aby omówić wymagania dotyczące PCB GPS, w tym strukturę warstw, wydajność RF, dobór materiałów i planowanie produkcji.
