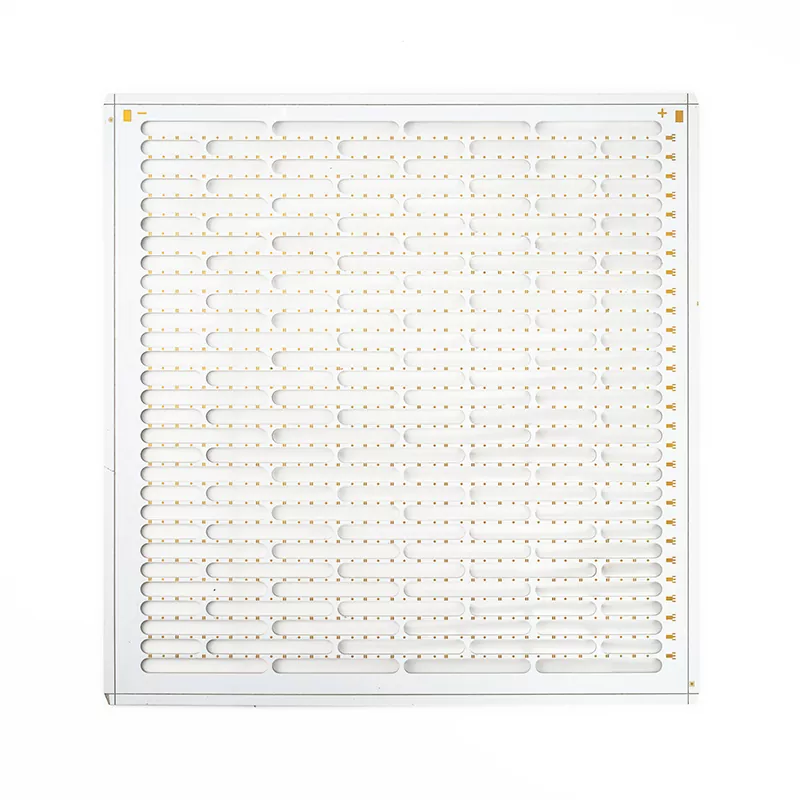

System oświetlenia PCB z oświetleniem LED

Systemy oświetlenia LED wymagają czegoś więcej niż prostego połączenia obwodów. Płytka drukowana bezpośrednio wpływa na spójność jasności, rozpraszanie ciepła, wydajność energetyczną i żywotność produktu. Aisen Electronics Co., Ltd. opracowuje rozwiązania PCB z oświetleniem LED do zastosowań, w których stabilność elektryczna i kontrola termiczna mają kluczowe znaczenie.

Od oświetlenia zewnętrznego o dużej mocy po kompaktowe wskaźniki elektroniczne, nasze projekty płytek PCB z oświetleniem LED w systemie oświetlenia są zoptymalizowane pod kątem aktualnego obciążenia, temperatury pracy, układu komponentów i środowiska instalacji.

Rozważania inżynieryjne dotyczące projektowania płytek PCB z oświetleniem LED

Zarządzanie temperaturą w zastosowaniach LED dużej mocy

Ciepło jest jednym z głównych czynników wpływających na żywotność diod LED. Gdy diody LED działają przy dużym natężeniu prądu, nadmierna akumulacja ciepła może przyspieszyć degradację strumienia świetlnego i zmniejszyć niezawodność podzespołów.

Aisen Electronics koncentruje się na konstrukcjach PCB, które poprawiają efektywność wymiany ciepła poprzez odpowiednią dystrybucję miedzi, projektowanie termiczne i odpowiedni dobór materiałów.

W przypadku zastosowań wymagających wyższej wydajności termicznej inżynierowie mogą ocenić rozwiązania, takie jak grubsze warstwy miedzi, płytki PCB z metalowym rdzeniem lub niestandardowe struktury wielowarstwowe w zależności od wymagań dotyczących zasilania.

Wybór materiału w oparciu o wymagania oświetleniowe

Różne produkty oświetleniowe LED wymagają różnych struktur PCB.

W przypadku wskaźników LED małej mocy i elektroniki użytkowej standardowe płytki PCB FR4 mogą stanowić ekonomiczne rozwiązanie o stabilnych parametrach elektrycznych.

W przypadku oświetlenia o dużej jasności, lamp samochodowych i oświetlenia przemysłowego, parametry cieplne stają się coraz ważniejsze. Często brane są pod uwagę płytki PCB na bazie aluminium lub konstrukcje z ulepszonej miedzi, ponieważ zapewniają lepsze odprowadzanie ciepła w porównaniu z konwencjonalnymi płytkami.

Aisen Electronics pomaga klientom wybrać odpowiednie materiały PCB w zależności od temperatury roboczej, gęstości mocy i wymagań dotyczących żywotności produktu.

Możliwości produkcyjne w zakresie produkcji płytek PCB z oświetleniem LED

Aisen Electronics Co., Ltd. wspiera produkcję płytek PCB LED od opracowania prototypu po produkcję masową.

Nasze możliwości produkcyjne obejmują jednostronną, dwustronną i wielowarstwową produkcję płytek PCB z liczbą warstw od 1 do 32 warstw. Proces produkcyjny jest kontrolowany poprzez zautomatyzowaną kontrolę i testy elektryczne, aby zachować spójność w różnych partiach produkcyjnych.

Typowe możliwości produkcyjne obejmują:

• Maksymalny rozmiar płyty: 650 mm × 750 mm
• Grubość miedzi: do 6 uncji w przypadku projektów wysokoprądowych
• Minimalna szerokość/odstęp linii: 0,076 mm
• Tolerancja impedancji: ±8% dla wymagań dotyczących kontrolowanej impedancji

Możliwości te pozwalają nam obsługiwać różne aplikacje LED wymagające różnych konstrukcji elektrycznych i mechanicznych.

Proces produkcji płytek PCB LED i kontrola jakości

Każda płytka PCB z oświetleniem LED przechodzi kontrolowane etapy produkcji, w tym kontrolę materiału przychodzącego, obróbkę warstwy wewnętrznej, wiercenie, miedziowanie, obrazowanie obwodów, nakładanie maski lutowniczej, wykończenie powierzchni, kontrolę AOI i testy elektryczne.

W przypadku zastosowań LED niezawodność elektryczna jest szczególnie ważna, ponieważ niestabilne połączenia lub słaba lutowność mogą prowadzić do migotania, zmian jasności lub przedwczesnej awarii.

Nasz proces kontroli obejmuje:

• Automatyczna inspekcja optyczna (AOI)
• Testowanie elektryczne
• Kontrola jakości powierzchni
• Ostateczna weryfikacja produkcji

Dostępne wykończenia powierzchni obejmują HASL, ENIG, OSP, Immersion Silver i Immersion Tin, aby spełnić różne wymagania montażowe.

Usługi montażu PCB dla produktów oświetleniowych LED

Poza produkcją płytek PCB, Aisen Electronics świadczy usługi produkcji PCBA dla kompletnych zespołów elektronicznych LED.

Nasze możliwości montażowe obejmują pozyskiwanie komponentów, rozmieszczanie SMT, montaż przewlekany i testy funkcjonalne.

Usługa jest odpowiednia dla:

• Płyty sterowników LED
• Inteligentne sterowniki oświetlenia
• Przemysłowe moduły oświetleniowe
• Samochodowe jednostki sterujące LED
• Urządzenia oświetleniowe IoT

Łącząc produkcję i montaż płytek PCB, klienci mogą uprościć zarządzanie dostawcami i poprawić wydajność produkcji.

Aplikacje

Nasz system oświetlenia PCB z oświetleniem LED jest stosowany w różnych systemach oświetleniowych, w których wymagana jest stabilna wydajność elektryczna.

Typowe zastosowania obejmują:

Oświetlenie samochodowe

Systemy oświetlenia samochodowego LED wymagają kompaktowych konstrukcji PCB, niezawodnych połączeń i stabilnej pracy w warunkach wibracji i zmian temperatury.

Oświetlenie przemysłowe

Oświetlenie fabryczne i sprzęt przemysłowy często działają przez długie godziny, co wymaga projektów płytek PCB, które są w stanie wytrzymać ciągłe wytwarzanie ciepła.

Oświetlenie architektoniczne i komercyjne

Systemy oświetleniowe stosowane w budynkach, wyświetlaczach i środowiskach komercyjnych wymagają stałej jasności i niezawodnej kontroli mocy.

Inteligentne systemy oświetleniowe

Produkty oświetleniowe oparte na IoT łączą diody LED z czujnikami, modułami bezprzewodowymi i obwodami sterującymi, co wymaga kompaktowych układów PCB i dokładnej transmisji sygnału.

Dlaczego warto wybrać firmę Aisen Electronics do produkcji płytek PCB z oświetleniem LED

Aisen Electronics Co., Ltd. łączy doświadczenie w produkcji płytek PCB ze wsparciem inżynieryjnym w zastosowaniach oświetleniowych.

Nasz zespół pomaga klientom na etapie projektowania, przeglądając układy PCB, dobór materiałów, względy termiczne i wykonalność produkcji. Dzięki analizie DFM potencjalne problemy produkcyjne można zidentyfikować przed produkcją masową, co pomaga obniżyć koszty przeprojektowania i poprawić wydajność produkcji.

Niezależnie od tego, czy potrzebujesz prototypów, czy ciągłego wsparcia produkcyjnego, zapewniamy rozwiązania LED PCB w oparciu o Twoje wymagania elektryczne, środowisko aplikacji i cele produkcyjne.

Często zadawane pytania

Jaki typ PCB jest powszechnie używany w oświetleniu LED?

Typ PCB zależy od wymagań dotyczących zasilania diod LED. Standardowe płytki PCB FR4 nadają się do oświetlenia o małej mocy, podczas gdy płytki PCB na bazie aluminium są często wybierane do zastosowań LED o dużej mocy ze względu na lepsze rozpraszanie ciepła.

Dlaczego zarządzanie temperaturą PCB LED ma znaczenie?

Wydajność diod LED spada, gdy temperatura pracy staje się zbyt wysoka. Efektywna konstrukcja termiczna PCB pomaga zmniejszyć akumulację ciepła i utrzymać stabilność jasności przez długi czas pracy.

Czy firma Aisen Electronics może produkować niestandardowe płytki PCB LED?

Tak. Dostarczamy dostosowane do indywidualnych potrzeb rozwiązania PCB z zakresu oświetlenia LED w oparciu o rozmiar płytki, liczbę warstw, grubość miedzi, wymagania materiałowe i specyfikacje montażu.

Jakie wykończenia powierzchni są dostępne dla płytek PCB LED?

Dostępne wykończenia obejmują ENIG, HASL, OSP, Immersion Silver i Immersion Tin. Wybór zależy od metody montażu, wymagań dotyczących niezawodności i względów kosztowych.

Czy zapewniacie montaż PCBA LED?

Tak. Aisen Electronics świadczy usługi montażu płytek PCB, w tym SMT, montaż przewlekany, pozyskiwanie komponentów i testowanie funkcjonalne.

Skontaktuj się z firmą Aisen Electronics

Jeśli opracowujesz produkty oświetleniowe LED i potrzebujesz rozwiązań PCB o stabilnych parametrach elektrycznych i skutecznym zarządzaniu temperaturą, Aisen Electronics Co., Ltd. może zapewnić wsparcie inżynieryjne od oceny prototypu po produkcję seryjną.
