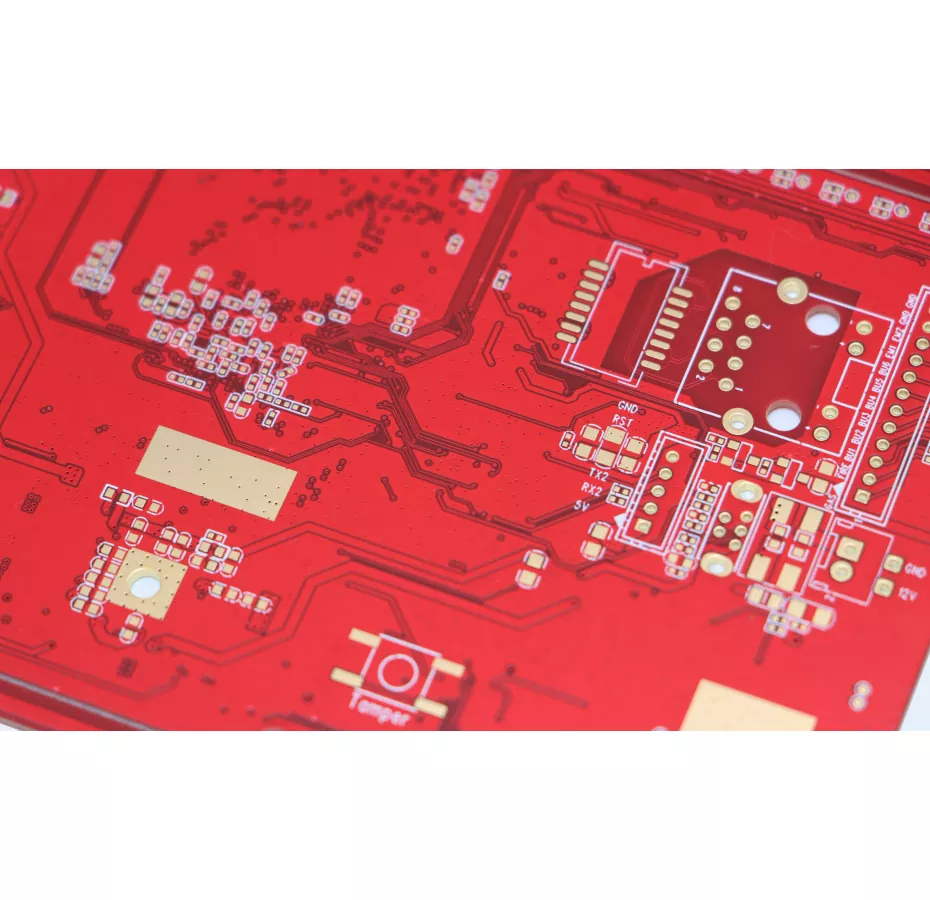

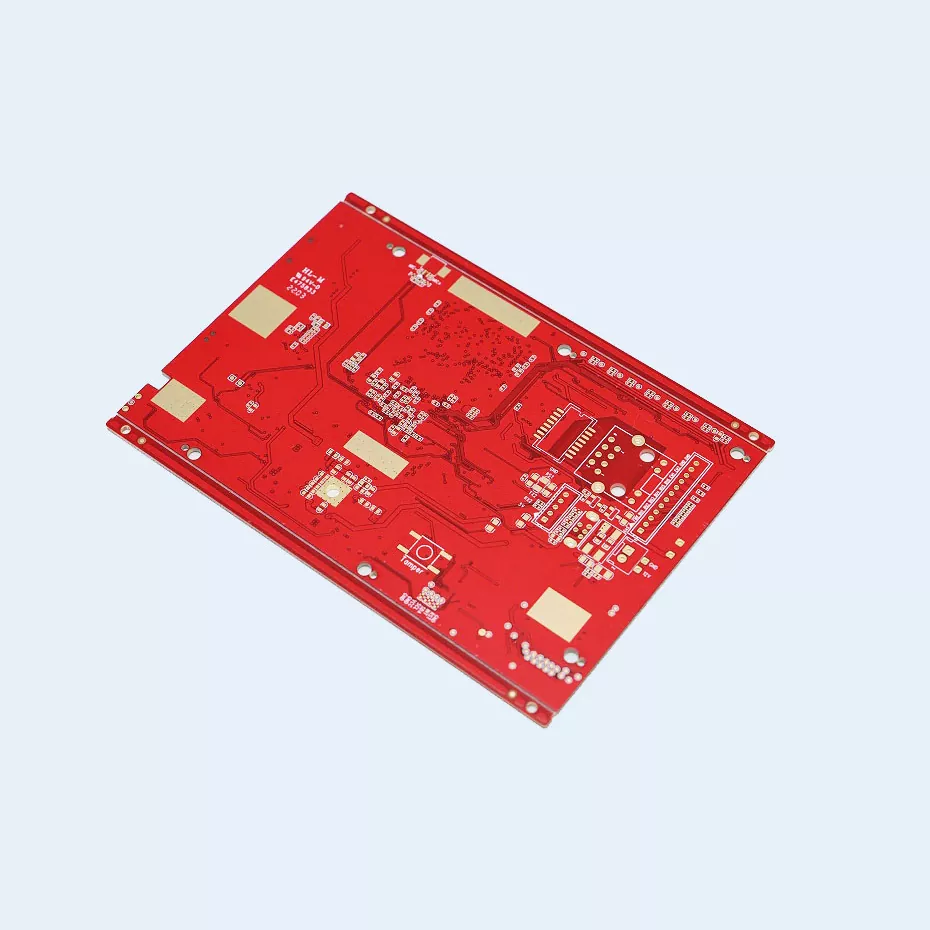

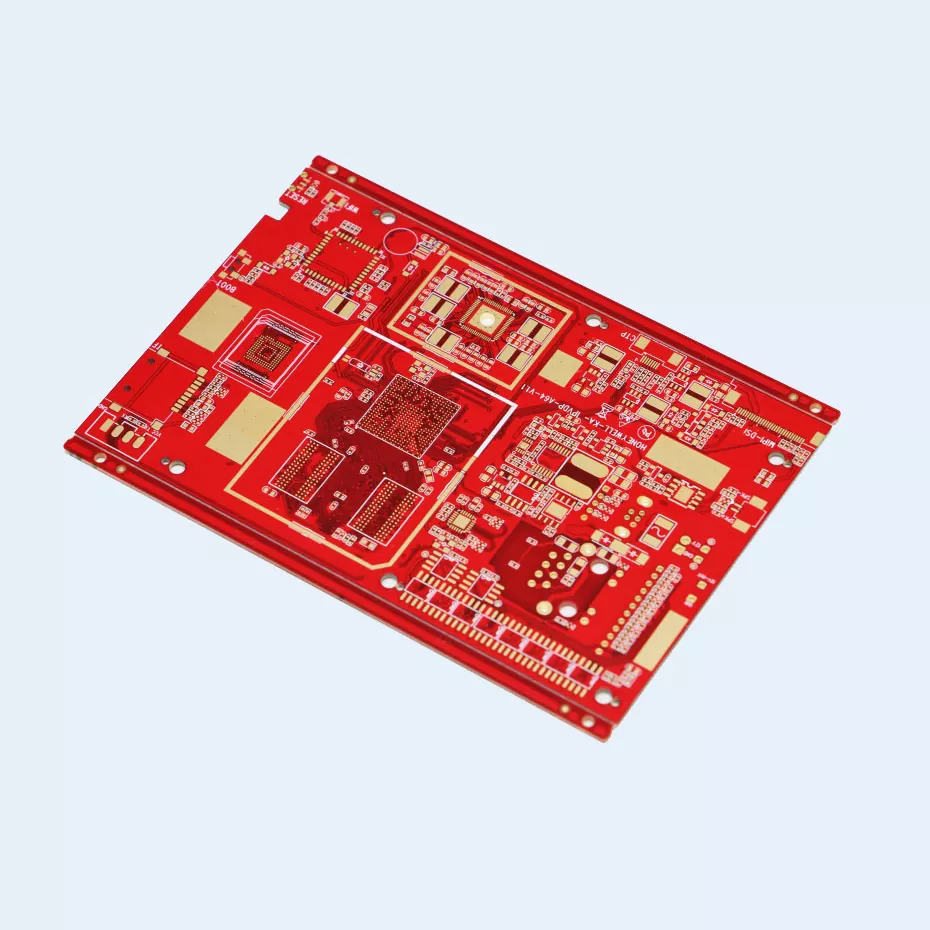

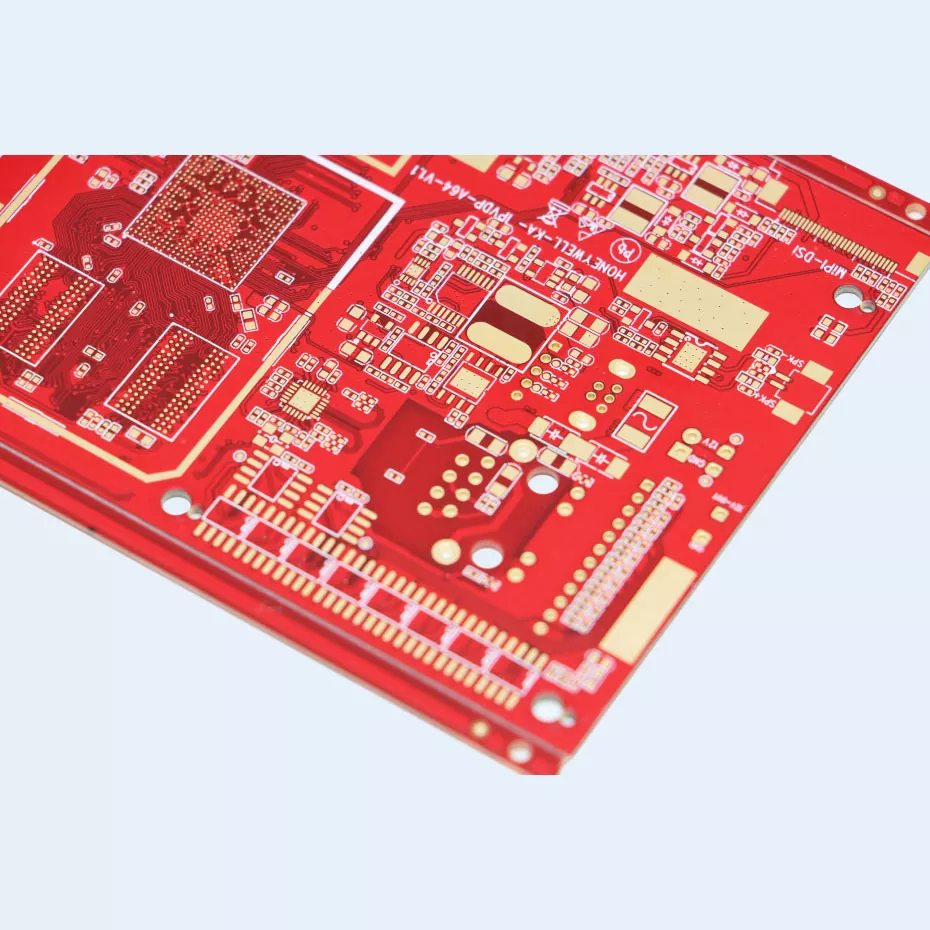

PCB z ABS

Wybór podłoża PCB wpływa bezpośrednio na niezawodność produktu. Materiał ABS ma kilka cech, które sprawiają, że nadaje się do określonych zastosowań elektronicznych.

Jego odporność na uderzenia pomaga chronić obwody zainstalowane w sprzęcie narażonym na wibracje lub wstrząsy fizyczne. Materiał zachowuje również stabilne wymiary w normalnych warunkach pracy, co jest korzystne dla produktów wymagających dokładnego mechanicznego dopasowania pomiędzy płytką drukowaną a elementami obudowy.

ABS ma dobrą odporność na powszechnie stosowane substancje przemysłowe, takie jak oleje, środki czyszczące i rozpuszczalniki, dzięki czemu nadaje się do sprzętu używanego w warsztatach, pojazdach i środowiskach przemysłowych.

PCB ABS w porównaniu z tradycyjną płytką PCB FR4

FR4 pozostaje preferowanym materiałem w wielu zastosowaniach elektronicznych w wysokich temperaturach ze względu na doskonałą izolację elektryczną i właściwości termiczne. PCB ABS wybiera się głównie wtedy, gdy ważniejsze są właściwości mechaniczne, lekka konstrukcja i efektywność kosztowa.

Wyzwania produkcyjne PCB na podłożu ABS

Produkcja PCB ABS wymaga innych rozważań w porównaniu z konwencjonalnymi płytkami drukowanymi.

Wiązanie pomiędzy warstwami miedzi i podłożem polimerowym wymaga kontrolowanych warunków przetwarzania, aby utrzymać długoterminową przyczepność. Nadmierne naprężenia termiczne podczas produkcji mogą wpływać na dokładność wymiarową, dlatego należy dokładnie kontrolować parametry procesu.

Aisen Electronics koncentruje się na kontrolowaniu kluczowych czynników produkcyjnych, w tym:

• Przygotowanie materiału
• Jakość przyczepności miedzi
• Dokładność obróbki otworów
• Zgodność z obróbką powierzchni
• Ostateczna weryfikacja parametrów elektrycznych

Dostosowane możliwości produkcji PCB ABS

Aisen Electronics wspiera produkcję PCB ABS od ilości prototypowych po produkcję masową.

Nasze możliwości obejmują:

• Struktura PCB: konstrukcje jednostronne, dwustronne i wielowarstwowe
• Liczba warstw: do 32 warstw
• Grubość płyty: 0,3 mm do 5,0 mm
• Grubość miedzi: do 6 uncji
• Minimalna szerokość linii: 0,076 mm (3 mil)
• Mikroprzepust lasera o średnicy od 0,1 mm
• Maksymalny rozmiar panelu: 650 mm × 750 mm

W przypadku kompaktowych produktów elektronicznych spełniamy wymagania dotyczące routingu o dużej gęstości, w tym montaż komponentów o drobnej podziałce, projekt o kontrolowanej impedancji i niestandardowe opcje wykończenia powierzchni, takie jak ENIG, OSP i srebro immersyjne.

Zastosowania, w których PCB ABS zapewnia zalety

Elektronika wnętrz samochodowych

Nadaje się do samochodowych modułów elektronicznych, gdzie ważna jest lekka konstrukcja i odporność na wibracje. Zastosowania obejmują jednostki sterujące deski rozdzielczej, systemy oświetlenia wnętrza i pomocnicze moduły elektroniczne.

Kontrola Sprzętu Przemysłowego

Środowiska przemysłowe mogą narażać elementy elektroniczne na wibracje, kurz i substancje chemiczne. PCB ABS stanowi praktyczne rozwiązanie dla paneli sterowania, czujników i systemów monitorowania urządzeń wymagających wytrzymałości mechanicznej.

Produkty elektroniki użytkowej

W przypadku produktów konsumenckich o dużej objętości producenci często wymagają równowagi między wydajnością a kosztami. Płytki PCB z podłożem ABS mogą wspierać kompaktowe konstrukcje produktów, zachowując jednocześnie stabilne funkcje elektryczne.

Urządzenia inteligentne i sprzęt przenośny

Lekkie produkty elektroniczne korzystają z właściwości materiału ABS, ponieważ płytka drukowana może lepiej integrować się z plastikowymi obudowami i kompaktowymi konstrukcjami mechanicznymi.

Kontrola jakości podczas produkcji PCB ABS

Aisen Electronics stosuje procedury kontrolne w całym procesie produkcyjnym, zamiast polegać wyłącznie na testach końcowych.

Kontrola materiału sprawdza jakość podłoża przed rozpoczęciem produkcji. Podczas produkcji monitoruje się procesy takie jak wiercenie, powlekanie i obróbka powierzchni, aby zachować spójność.

Przed wysyłką każda płytka ABS może zostać poddana:

• Testowanie ciągłości elektrycznej
• Inspekcja AOI
• Kontrola wymiarowa
• Weryfikacja jakości powierzchni
• Ostateczna kontrola wyglądu

Wsparcie inżynieryjne dla projektów ABS PCB

Wybór PCB ABS często uwzględnia zarówno względy elektryczne, jak i mechaniczne.

Nasz zespół inżynierów pomaga klientom w:

• Optymalizacja struktury PCB
• Ocena doboru materiału
• Analiza wykonalności produkcji
• Optymalizacja kosztów
• Weryfikacja prototypu

To wsparcie pomaga klientom uniknąć problemów spowodowanych nieodpowiednimi materiałami, niepotrzebną złożonością produkcji lub słabą integracją płytki PCB z obudową produktu.

Usługi produkcyjne i montażowe

Aisen Electronics zapewnia produkcję płytek PCB wraz z rozwiązaniami w zakresie montażu PCBA.

Zakres usług obejmuje pozyskiwanie komponentów, rozmieszczanie SMT, montaż przewlekany, testowanie funkcjonalne i integrację gotowego produktu.

Łącząc możliwości produkcji płytek PCB i montażu, klienci mogą ograniczyć etapy komunikacji i poprawić wydajność produkcji podczas opracowywania produktu.

Często zadawane pytania

Jakie czynniki należy wziąć pod uwagę przy wyborze tego typu PCB?

Inżynierowie zazwyczaj oceniają środowisko aplikacji, wymagania mechaniczne, warunki temperaturowe, złożoność obwodów i koszty produkcji przed wyborem odpowiedniego rozwiązania PCB. Kompatybilność materiałowa i długoterminowa niezawodność są również ważnymi czynnikami branymi pod uwagę podczas opracowywania produktu.

Gdzie te płytki drukowane są powszechnie stosowane?

Ten typ PCB jest często stosowany w elektronice samochodowej, przemysłowych urządzeniach sterujących, produktach konsumenckich i zespołach elektronicznych, gdzie wymagane są lekkie konstrukcje, wytrzymałość mechaniczna i integracja z elementami z tworzyw sztucznych.

Czy tablicę można dostosować do różnych projektów produktów?

Tak. Aisen Electronics obsługuje rozwiązania dostosowane do indywidualnych potrzeb w oparciu o układ obwodów, wymagania dotyczące warstw, gęstość komponentów i strukturę produktu. Różne konstrukcje płyt można optymalizować w zależności od konkretnych potrzeb aplikacji.

Jak wypada w porównaniu z tradycyjnymi materiałami PCB?

W porównaniu z materiałami konwencjonalnymi rozwiązania oparte na ABS skupiają się bardziej na lekkiej konstrukcji, odporności na uderzenia i opłacalności, dzięki czemu nadają się do zastosowań, w których właściwości mechaniczne są ważną częścią projektu produktu.

Świadczysz usługi produkcyjne i montażowe?

Tak. Aisen Electronics świadczy kompleksowe usługi w zakresie produkcji płytek PCB i montażu PCBA, w tym opracowywanie prototypów, montaż komponentów, testowanie i wsparcie produkcji masowej.

Skontaktuj się z firmą Aisen Electronics

Jeśli Twój produkt elektroniczny wymaga lekkiego, trwałego i odpornego chemicznie rozwiązania PCB, Aisen Electronics Co., Ltd. może zapewnić dostosowane do potrzeb wsparcie w zakresie produkcji PCB ABS, od opracowania prototypu po produkcję masową.
