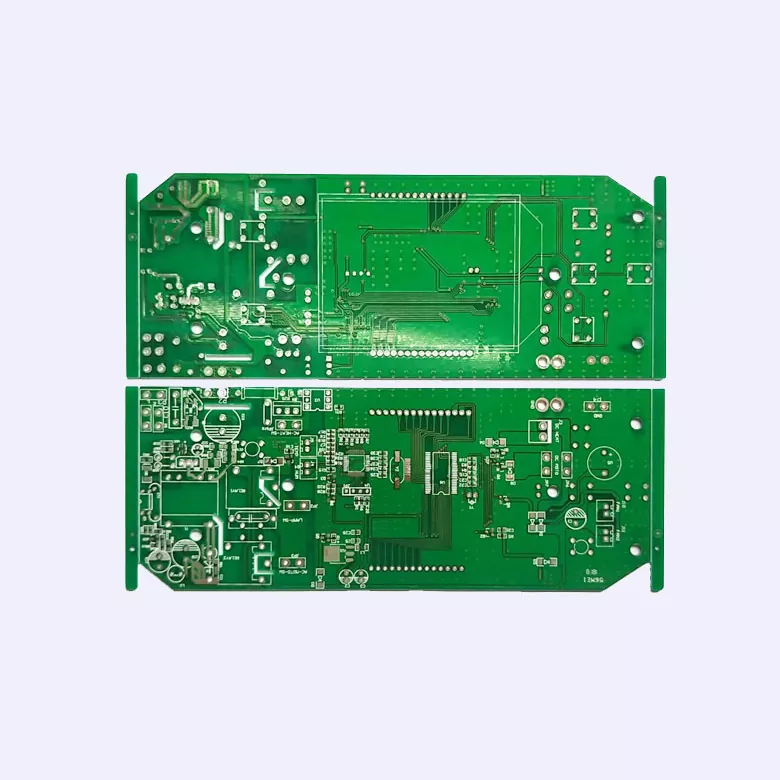

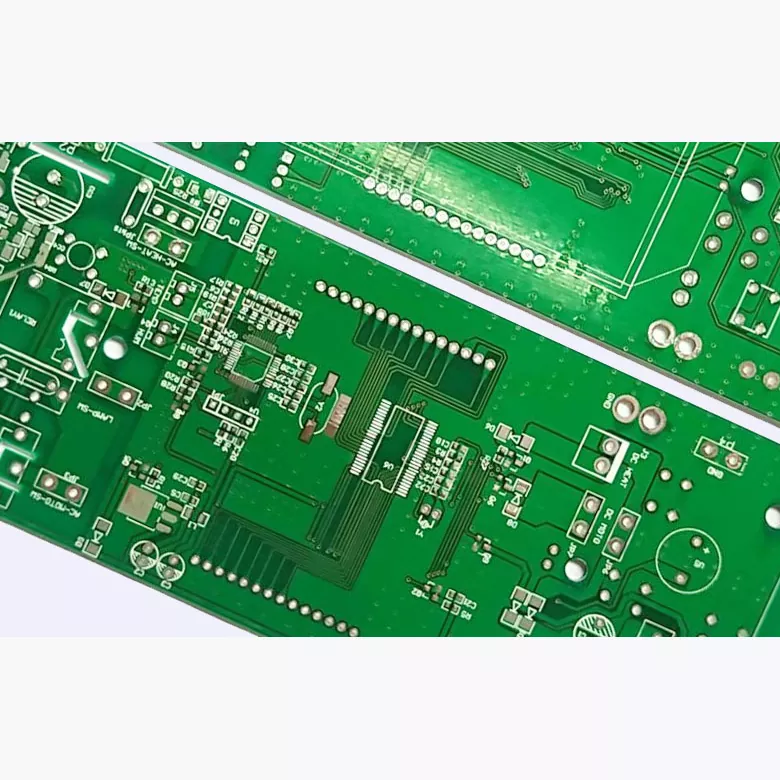

Płytka modułu wyłącznika drzwiowego

PCB modułu wyłącznika drzwiowego to podstawowa platforma elektroniczna stosowana w inteligentnych zamkach, systemach kontroli dostępu, czujnikach bezpieczeństwa i urządzeniach monitorujących drzwi IoT. W przeciwieństwie do standardowych płytek sterujących, te płytki PCB muszą łączyć w sobie niewielkie rozmiary, stabilną detekcję sygnału, niskie zużycie energii i długoterminową niezawodność, ponieważ wiele wyłączników drzwiowych działa w sposób ciągły przy ograniczonej pojemności baterii.

Na Aisen Electronics Co., Ltd., produkujemy niestandardowe płytki PCB modułów wyłączników drzwiowych przeznaczone do zastosowań wykorzystujących przełączniki magnetyczne, czujniki Halla, moduły komunikacji bezprzewodowej i wbudowane obwody sterujące. Nasz zespół inżynierów koncentruje się na niezawodności obwodów, integralności sygnału i spójności produkcji, aby pomóc klientom w opracowywaniu trwałych, inteligentnych produktów zabezpieczających.

Funkcje inżynieryjne

Moduł wyłącznika drzwi zwykle działa poprzez wykrywanie stanu otwarcia lub zamknięcia drzwi za pomocą czujników magnetycznych lub czujników elektronicznych. Płytka drukowana musi przetwarzać słabe sygnały detekcji, utrzymując jednocześnie stabilną komunikację z głównym systemem sterowania.

W przypadku inteligentnych zamków i czujników bezprzewodowych zasilanych bateryjnie konstrukcja płytki drukowanej ma bezpośredni wpływ na żywotność produktu. Nadmierny prąd w trybie czuwania, zły układ RF lub niestabilne kierowanie sygnału mogą powodować fałszywe alarmy, błędy komunikacji lub skrócenie żywotności baterii.

Nasze projekty PCB modułów wyłączników drzwiowych skupiają się na:

Projekt obwodów małej mocy do zastosowań akumulatorowych

Wiele inteligentnych czujników drzwiowych działa przez miesiące lub lata przy użyciu małych baterii. Układ PCB musi minimalizować niepotrzebne zużycie energii w trybie gotowości.

Optymalizujemy obwody zarządzania energią, dobór komponentów i ścieżki sterowania sygnałem, aby zapewnić obsługę niskiego prądu. Projekt trybu uśpienia, regulacja napięcia i wydajne sterowanie urządzeniami peryferyjnymi MCU są uwzględniane na etapie inżynieryjnym.

Interfejs czujnika i stabilność sygnału

W produktach przełączników drzwiowych powszechnie stosuje się magnetyczne kontaktrony, czujniki Halla lub komponenty do wykrywania położenia. Sygnały te są zwykle niskonapięciowe i wrażliwe na zakłócenia.

Nasza produkcja PCB obsługuje projekty z:

• Stabilne kierowanie sygnału czujnika
• Uwagi dotyczące redukcji hałasu
• Obwody zabezpieczające ESD
• Niezawodne interfejsy złączy

Pomaga to w utrzymaniu dokładnego wykrywania stanu drzwi w środowiskach mieszkalnych, komercyjnych i przemysłowych.

Integracja modułów RF i bezprzewodowych

Nowoczesne moduły wyłączników drzwiowych często wykorzystują technologię Bluetooth, Zigbee, WiFi lub inne technologie komunikacji bezprzewodowej.

Układ PCB wymaga dokładnej kontroli:

• Obszary prześwitu anteny
• Zakłócenia sygnału
• Projekt uziemienia
• Routing wysokiej częstotliwości

Aisen Electronics Co., Ltd. obsługuje struktury PCB zoptymalizowane pod kątem bezprzewodowych zastosowań IoT, gdzie stabilność komunikacji ma kluczowe znaczenie.

Możliwość produkcji płytek PCB do zastosowań w wyłącznikach drzwiowych

Różne produkty inteligentnego dostępu wymagają różnych struktur PCB w zależności od rozmiaru, funkcji i wielkości produkcji.

Nasze możliwości produkcyjne obejmują:

• Liczba warstw: 1-32 warstwy
• Grubość płyty: 0,3 mm-5,0 mm
• Minimalna szerokość/odstęp linii: 0,076 mm
• Grubość miedzi: do 6 uncji
• Tolerancja kontroli impedancji: ±10%
• Wykończenia powierzchni: ENIG, HASL, OSP

W przypadku kompaktowych czujników drzwi i modułów inteligentnych zamków obsługujemy projekty PCB o dużej gęstości, w których ograniczona przestrzeń instalacyjna wymaga precyzyjnego rozmieszczenia komponentów i niezawodnych parametrów elektrycznych.

Proces produkcyjny i kontrola jakości

Produkcja PCB modułów wyłączników drzwiowych wymaga konsekwencji, ponieważ produkty te są często instalowane w dużych ilościach w projektach mieszkaniowych i komercyjnych.

Nasz proces produkcyjny obejmuje weryfikację materiału, kontrolę produkcji płytek PCB, testy elektryczne i kontrolę końcową.

Podczas produkcji monitorujemy:

• Jakość surowca
• Wyrównanie warstwy wewnętrznej
• Dokładność wiercenia
• Grubość powłoki miedzianej
• Jakość wykończenia powierzchni
• Ciągłość elektryczna

W przypadku projektów wielowarstwowych płytek PCB stosuje się automatyczną kontrolę optyczną (AOI), testowanie impedancji i weryfikację parametrów elektrycznych zgodnie z wymaganiami projektu.

Aplikacje

Inteligentne zamki do drzwi

Inteligentne zamki wymagają kompaktowych płytek PCB, które integrują czujniki, komunikację bezprzewodową, zarządzanie energią i obwody sterujące w ograniczonej przestrzeni obudowy.

Nasze rozwiązania PCB obsługują:

• Systemy zamykania zasilane bateryjnie
• Produkty do odcisków palców i kontroli dostępu
• Bezprzewodowa integracja inteligentnego domu

Systemy alarmowe bezpieczeństwa

Urządzenia zabezpieczające zależą od dokładnego monitorowania stanu drzwi. Niezawodność PCB bezpośrednio wpływa na dokładność reakcji na alarm.

Zastosowania obejmują:

• Magnetyczne czujniki drzwi
• Systemy wykrywania włamań
• Komercyjny sprzęt bezpieczeństwa

Urządzenia monitorujące IoT

Systemy monitorowania drzwi IoT wymagają stabilnej komunikacji i efektywnego zarządzania energią.

Nasze płytki PCB nadają się do:

• Urządzenia do zdalnego monitorowania
• Inteligentne systemy budowlane
• Połączone produkty dla domu

Niestandardowe rozwiązania PCB w oparciu o wymagania produktu

Każdy produkt wyłącznika drzwiowego ma inne wymagania dotyczące rozmiaru, sposobu komunikacji i środowiska pracy.

Aisen Electronics Co., Ltd. zapewnia wsparcie inżynieryjne od opracowania prototypu PCB po masową produkcję, w tym:

• Przegląd projektu PCB
• Wybór materiału
• Optymalizacja DFM
• Produkcja prototypów
• Wsparcie montażu PCBA

Nasi inżynierowie współpracują z klientami w celu optymalizacji wydajności PCB, równoważąc jednocześnie koszty produkcji i długoterminową niezawodność.

Dlaczego warto wybrać firmę Aisen Electronics Co., Ltd. do produkcji płytek drukowanych modułów przełączników drzwiowych?

Wybór dostawcy PCB dla inteligentnych produktów zabezpieczających wymaga czegoś więcej niż tylko możliwości produkcyjnych. Spójność produkcji, komunikacja inżynieryjna i kontrola jakości są równie ważne.

Aisen Electronics Co., Ltd. wspiera klientów w zakresie:

• Doświadczenie w produkcji płytek drukowanych na wymiar
• Elastyczne możliwości tworzenia prototypów i produkcji seryjnej
• Doświadczenie w produkcji wielowarstwowych płytek PCB
• Kompletne usługi PCB i PCBA
• Wsparcie inżynieryjne na każdym etapie rozwoju produktu

Pomagamy producentom elektroniki zmniejszyć ryzyko rozwojowe i osiągnąć stabilną produkcję dla aplikacji inteligentnego dostępu i IoT.

Często zadawane pytania

Jaki typ PCB jest powszechnie stosowany w inteligentnych czujnikach drzwi?

Większość inteligentnych czujników drzwi wykorzystuje kompaktowe jednowarstwowe, dwuwarstwowe lub wielowarstwowe płytki PCB, w zależności od złożoności obwodu. Produkty bezprzewodowe zwykle wymagają konstrukcji wielowarstwowych w celu lepszego kierowania sygnału i zarządzania energią.

Czy możesz wyprodukować PCB do urządzeń przełączających drzwi zasilanych bateryjnie?

Tak. Obsługujemy projekty PCB małej mocy zoptymalizowane pod kątem zastosowań zasilanych bateryjnie, w tym obwody zarządzania energią i interfejsy czujników.

Czy obsługujecie niestandardowe rozmiary PCB dla inteligentnych zamków?

Tak. Produkujemy niestandardowe wymiary PCB w oparciu o ograniczenia obudowy produktu, wymagania dotyczące rozmieszczenia komponentów i rysunki klienta.

Czy możesz zapewnić montaż PCBA dla modułów przełączników drzwiowych?

Tak. Oprócz produkcji płytek PCB zapewniamy pozyskiwanie komponentów, montaż SMT, testowanie i kompletne rozwiązania PCBA.

Jakie wykończenie powierzchni jest odpowiednie dla PCB wyłącznika drzwiowego?

ENIG jest powszechnie wybierany do produktów wymagających niezawodnej lutowalności, odporności na korozję i długiej żywotności.

Jak zapewnić niezawodność PCB podczas produkcji?

Kontrolujemy kontrolę materiałów, parametry produkcyjne, kontrolę AOI, testy elektryczne i końcowe kontrole jakości w trakcie całej produkcji.
