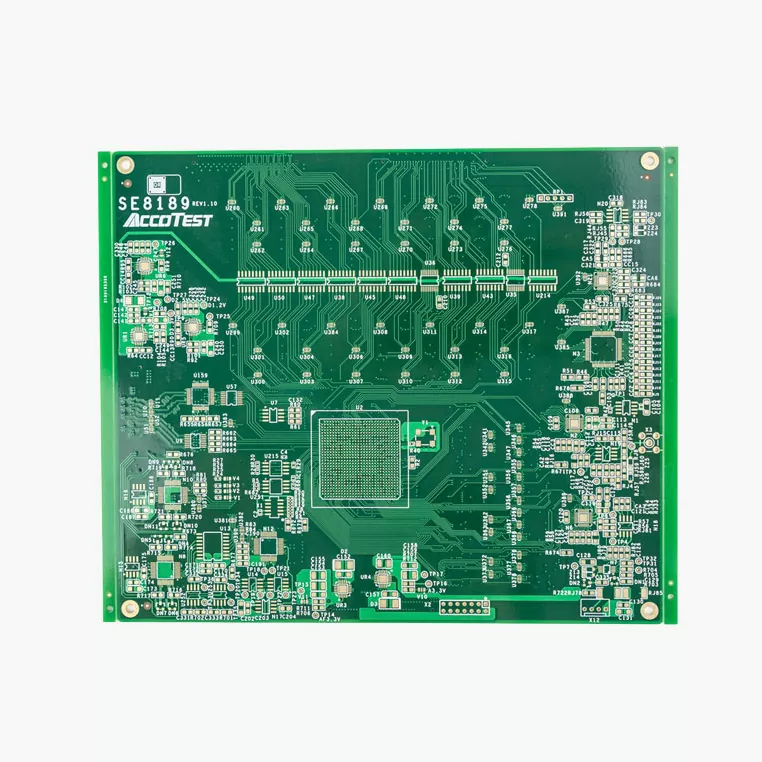

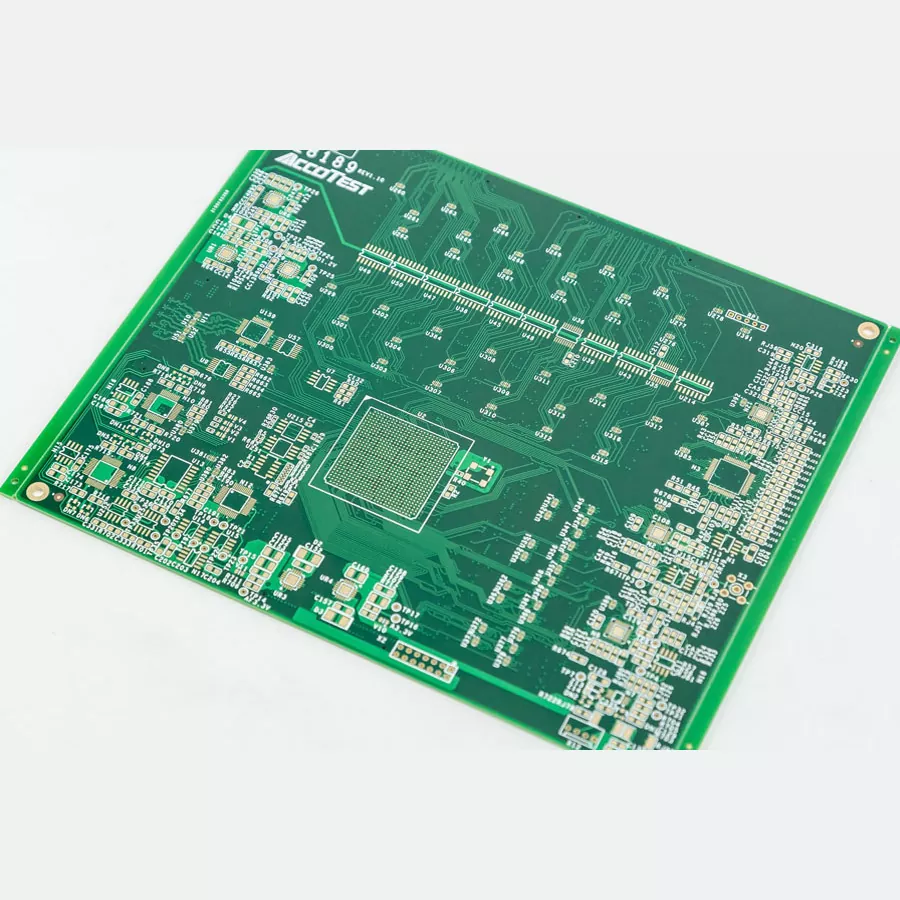

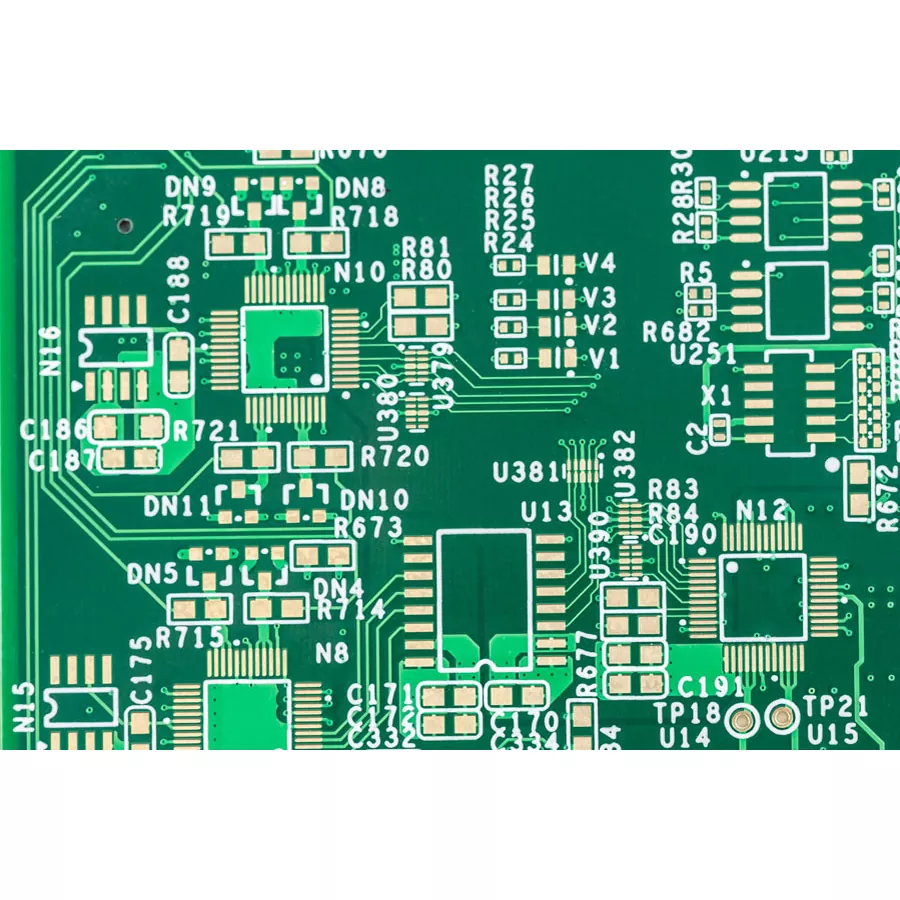

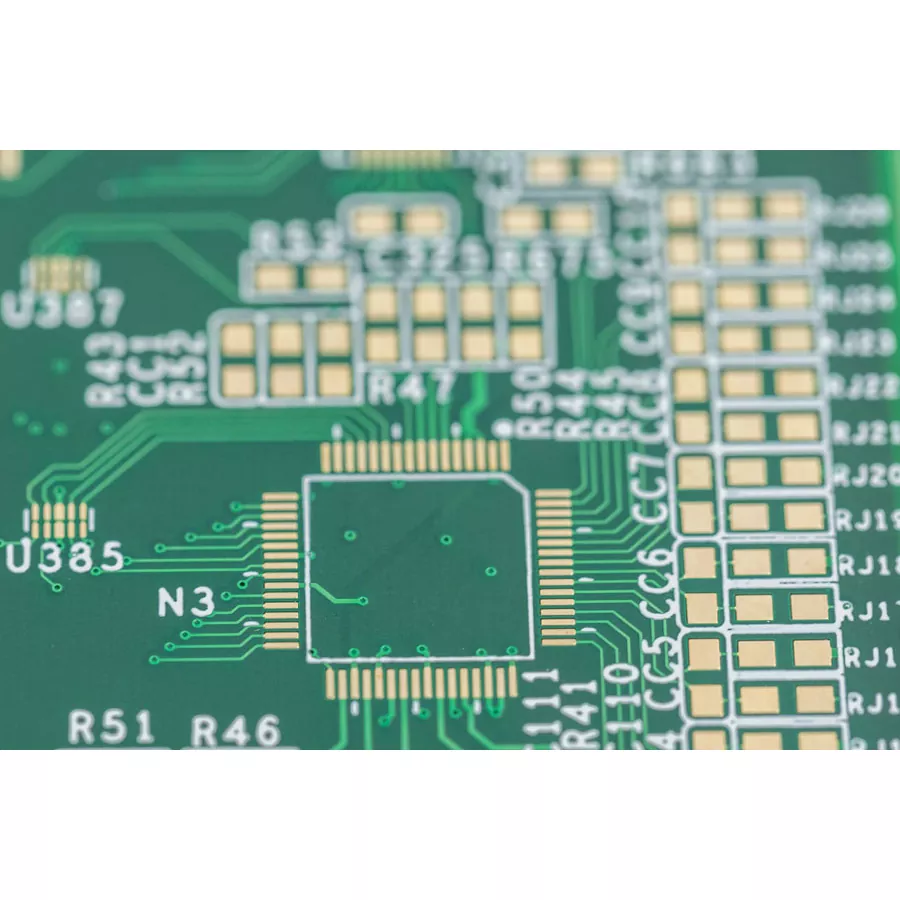

Płytka układu sterowania

PCB układu sterowania odgrywa kluczową rolę w sprzęcie przemysłowym, łącząc czujniki, procesory, moduły komunikacyjne i obwody sterowania mocą w jedną niezawodną platformę elektroniczną.

W przeciwieństwie do standardowych płytek drukowanych musi utrzymywać stabilną pracę podczas obsługi wielu typów sygnałów, w tym analogowych sygnałów sprzężenia zwrotnego, komunikacji cyfrowej i wysokoprądowych wyjść sterujących. Zła konstrukcja PCB może prowadzić do zakłóceń sygnału, niestabilnej komunikacji lub nieoczekiwanego przestoju systemu.

Na Aisen Electronics Co., Ltd., produkujemy niestandardowe płytki PCB systemów sterowania do urządzeń automatyki przemysłowej, sterowników wbudowanych, systemów sterowania silnikami i inteligentnych maszyn. Nasze podejście inżynieryjne koncentruje się na wydajności elektrycznej, zarządzaniu temperaturą, integralności sygnału i długoterminowej spójności produkcji.

Względy inżynieryjne związane z projektowaniem PCB systemu sterowania

Płytka PCB układu sterowania to nie tylko nośnik elementów elektronicznych. Określa, jak efektywnie system przetwarza sygnały, zarządza zasilaniem i komunikuje się z urządzeniami zewnętrznymi.

Podczas opracowywania płytek PCB inżynierowie muszą zrównoważyć wydajność elektryczną, ograniczenia mechaniczne i niezawodność produkcji.

Integralność sygnału i izolacja obwodów w sterowaniu przemysłowym

Sterowniki przemysłowe zwykle łączą różne funkcje obwodów na tej samej płytce PCB, w tym:

• Akwizycja sygnału czujnika
• Przetwarzanie mikrokontrolera
• Obwody komunikacyjne
• Sterowanie mocą wyjściową

Obwody te mogą się wzajemnie zakłócać, jeśli prowadzenie PCB nie zostanie odpowiednio zaprojektowane.

Aisen Electronics Co., Ltd. wspiera projekty PCB, biorąc pod uwagę następujące kwestie:

• Separacja sygnału analogowego i cyfrowego
• Optymalizacja strategii uziemienia
• Układ redukcji hałasu
• Kontrolowane trasowanie impedancji

Pomaga to w utrzymaniu stabilnej pracy w zastosowaniach, w których niezbędne są dokładne sygnały zwrotne.

Konstrukcja o wysokiej niezawodności do ciągłej pracy przemysłowej

Wiele systemów sterowania działa w sposób ciągły w fabrykach, maszynach i urządzeniach automatyki, gdzie nieoczekiwana awaria może spowodować straty produkcyjne.

Nasza produkcja płytek PCB obsługuje projekty wymagające:

• Wysoka niezawodność mechaniczna
• Optymalizacja wydajności cieplnej
• Trwałe konstrukcje miedziane
• Stabilna wydajność lutowania

W przypadku sprzętu pracującego w warunkach wibracji, zmian temperatury lub zakłóceń elektrycznych, dobór materiału PCB i spójność produkcji stają się czynnikami krytycznymi.

Obsługa interfejsu komunikacyjnego dla inteligentnych systemów sterowania

Nowoczesne platformy sterowania przemysłowego często wymagają komunikacji pomiędzy sterownikami, czujnikami i sieciami zewnętrznymi.

Płytki PCB systemów sterowania mogą integrować interfejsy takie jak:

• Komunikacja RS485
• Systemy magistrali CAN
• Moduły Ethernetowe
• Przemysłowe protokoły komunikacyjne

W przypadku tych zastosowań układ PCB musi utrzymywać jakość sygnału poprzez odpowiednie prowadzenie, kontrolę impedancji i uwzględnienie zakłóceń elektromagnetycznych.

Aplikacje

Urządzenia automatyki przemysłowej

Maszyny automatyki wymagają niezawodnych zespołów PCB do koordynowania silników, czujników, siłowników i procesorów sterujących.

Nasze rozwiązania PCB sterujące znajdują zastosowanie w:

• Urządzenia automatyki fabrycznej
• Systemy robotyczne
• Jednostki sterujące maszyn
• Kontrolery linii produkcyjnych

Sterowanie silnikiem i systemy ruchu

Aplikacje do sterowania silnikiem wymagają dokładnego przetwarzania sygnału i stabilnego zarządzania mocą.

Projekty PCB muszą obsługiwać:

• Obwody sterownika silnika
• Wykrywanie sprzężenia zwrotnego
• Elementy przełączające moc
• Zarządzanie ciepłem

Do zastosowań wymagających wyższej wydajności prądowej dostępne są opcje płytek PCB z ciężkiej miedzi.

Wbudowane urządzenia sterujące

Wbudowane kontrolery są szeroko stosowane w inteligentnych urządzeniach, w których ważny jest rozmiar PCB, zużycie energii i niezawodność.

Zastosowania obejmują:

• Inteligentne maszyny
• Terminale sterujące
• Systemy monitorowania
• Przemysłowe urządzenia IoT

Możliwość produkcji płytek PCB do zastosowań kontrolnych

Aisen Electronics Co., Ltd. zapewnia możliwości produkcji płytek PCB dla różnych wymagań systemów sterowania:

Struktura warstw:

Produkcja płytek PCB 1-32 warstwowych

Grubość płyty:

0,3 mm-5,0 mm

Grubość miedzi:

Do 6 uncji w zastosowaniach wysokoprądowych

Minimalna szerokość linii:

3 miliony (0,076 mm)

Kontrola impedancji:

Standardowo ±10%, dostępne zwiększone możliwości

Wykończenia powierzchni:

ENIG, HASL, OSP, srebro zanurzeniowe, złoto twarde

Możliwości te pozwalają nam obsługiwać zarówno standardowe płytki sterujące, jak i złożone konstrukcje wielowarstwowe.

Kontrola jakości produkcji

Niezawodność PCB układu sterowania zależy od spójności w całej produkcji.

Nasz proces produkcyjny obejmuje:

Kontrola przychodzącego materiału, weryfikacja warstwy wewnętrznej, kontrola wiercenia, monitorowanie miedziowania, inspekcja AOI, testy elektryczne i końcowa kontrola jakości.

W przypadku projektów wymagających wyższej niezawodności wspieramy dodatkowe wymagania testowe w oparciu o specyfikacje klienta.

Kontrola jakości koncentruje się na:

• Ciągłość obwodu
• Wydajność izolacji
• Lutowalność
• Wyrównanie warstw
• Spójność produkcji

Indywidualne wsparcie inżynieryjne PCB

Rozwój systemu sterowania często wiąże się z zrównoważeniem wydajności, kosztów i wykonalności produkcji.

Nasz zespół inżynierów pomaga klientom w:

• Przegląd projektu PCB
• Optymalizacja stosów
• Wybór materiału
• Analiza DFM
• Weryfikacja prototypu
• Przejście na produkcję masową

Uczestnicząc na wczesnym etapie procesu rozwoju, pomagamy zmniejszyć ryzyko produkcyjne i poprawić niezawodność produktu.

Dlaczego warto wybrać firmę Aisen Electronics Co., Ltd. do produkcji płytek PCB do systemów sterowania?

Projekty PCB systemów sterowania wymagają czegoś więcej niż tylko możliwości produkcyjnych. Dostawca musi zrozumieć, jak wydajność PCB wpływa na cały system elektroniczny.

Aisen Electronics Co., Ltd. zapewnia:

• Doświadczenie w niestandardowej produkcji wielowarstwowych płytek PCB
• Wsparcie dla przemysłowych aplikacji sterujących
• Pomoc inżynierska od prototypu do produkcji
• Elastyczne możliwości produkcyjne dla różnych wielkości zamówień
• Zintegrowane usługi PCB i PCBA

Współpracujemy z producentami sprzętu i programistami elektroniki w celu tworzenia niezawodnych rozwiązań PCB do zastosowań w automatyce i inteligentnym sterowaniu.

Często zadawane pytania

Jaka jest różnica między płytką PCB układu sterowania a standardową płytką PCB?

Płytki drukowane systemów sterowania zwykle zawierają bardziej złożone obwody, w tym przetwarzanie sygnału, interfejsy komunikacyjne i sekcje sterowania mocą. Wymagają lepszej integralności i niezawodności sygnału.

Czy PCB systemu sterowania może obsługiwać przemysłowe interfejsy komunikacyjne?

Tak. Projekty PCB mogą obsługiwać interfejsy komunikacyjne, takie jak RS485, CAN, Ethernet i inne wymagania komunikacji przemysłowej.

Czy produkujecie wysokoprądowe płytki sterujące PCB?

Tak. Oferujemy opcje płytek PCB z ciężkiej miedzi do 6 uncji do zastosowań wymagających wyższej wydajności prądowej.

Jakie warstwy PCB są odpowiednie dla sterowników przemysłowych?

Liczba warstw zależy od złożoności obwodu. Proste sterowniki mogą wykorzystywać 2-4 warstwy, natomiast zaawansowane systemy przemysłowe często wymagają struktur wielowarstwowych.

Czy możesz świadczyć usługi montażu PCB?

Tak. Zapewniamy produkcję płytek PCB, pozyskiwanie komponentów, montaż SMT, testowanie i kompletne rozwiązania PCBA.

Jak poprawić niezawodność PCB w środowiskach przemysłowych?

Niezawodność można poprawić poprzez właściwy dobór materiałów, kontrolę produkcji, testy elektryczne i optymalizację projektu w oparciu o warunki zastosowania.

KontaktAisen Electronics Co., Ltd.dla niestandardowych rozwiązań w zakresie produkcji płytek PCB do systemów sterowania.
