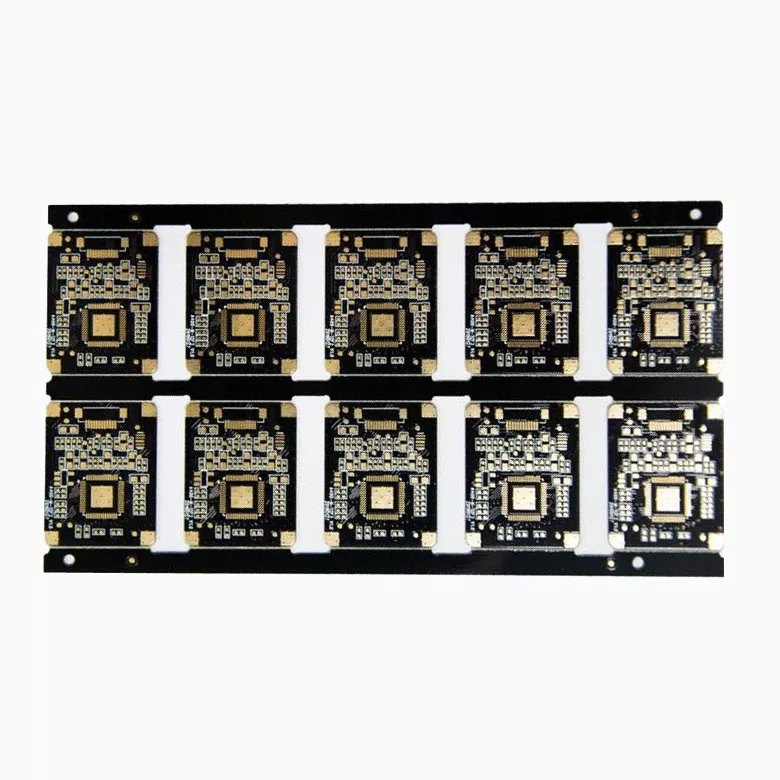

PCB do tomografii komputerowej rentgenowskiej

Systemy rentgenowskiej tomografii komputerowej opierają się na precyzyjnym sterowaniu elektronicznym i stabilnym przetwarzaniu sygnału w celu generowania dokładnych obrazów diagnostycznych. Płytka drukowana wewnątrz tomografu komputerowego jest nie tylko nośnikiem komponentów elektronicznych, ale także krytyczną platformą łączącą moduły detektorów, obwody gromadzenia danych, jednostki zarządzania energią i systemy sterowania.

Aisen Electronics Co., Ltd. produkuje rozwiązania PCB do tomografii komputerowej rentgenowskiej przeznaczone dla producentów sprzętu do obrazowania medycznego wymagających układów o dużej gęstości, kontrolowanej impedancji, niskich zakłóceń sygnału i stałej jakości produkcji.

Nasze możliwości w zakresie produkcji płytek PCB obsługują złożone zastosowania obrazowania medycznego, w tym płytki detektorów CT, płytki sterujące przetwarzaniem obrazu, tablice dystrybucji zasilania i wbudowane moduły sterujące.

Wymagania projektowe PCB dla sprzętu rentgenowskiego do tomografii komputerowej

Systemy obrazowania CT przetwarzają dużą ilość informacji cyfrowych z wielu kanałów detektorów. Jakakolwiek niestabilność spowodowana utratą sygnału, zmianami impedancji, naprężeniami termicznymi lub szumem elektrycznym może mieć wpływ na dokładność rekonstrukcji obrazu.

W przeciwieństwie do standardowych przemysłowych płytek drukowanych, płytki PCB CT wymagają dokładnej kontroli:

• Szybka transmisja sygnału pomiędzy detektorem a jednostkami przetwarzającymi
• Obwody o niskim poziomie szumów dla wrażliwych sygnałów analogowych
• Stabilne zasilanie modułów obrazujących
• Długotrwała praca w ciągłych warunkach pracy
• Integracja komponentów o dużej gęstości w ograniczonej przestrzeni

Aisen Electronics współpracuje z inżynierami w celu optymalizacji konstrukcji PCB zgodnie z wymaganiami aplikacji, zapewniając, że projekt obwodu odpowiada wymaganiom wydajnościowym sprzętu do obrazowania medycznego.

Wysoka prędkość integralności sygnału w zastosowaniach detektorów CT

Układ detektora jest jedną z najbardziej wrażliwych części tomografu komputerowego. Płytka drukowana musi utrzymywać stałą wydajność elektryczną podczas przesyłania sygnałów z wielu kanałów czujników.

Nasz proces produkcyjny wspiera:

• Konstrukcja o kontrolowanej impedancji z tolerancją ±8%.
• Routing precyzyjny dla ścieżek sygnałowych o dużej gęstości
• Wybór materiału o niskiej stracie do zastosowań o wysokiej częstotliwości
• Zoptymalizowana konstrukcja stosu w celu izolacji sygnału

W przypadku systemów CT wymagających stabilnej transmisji danych obrazu, odpowiednia konfiguracja warstwy PCB i kontrola impedancji pomagają zredukować zniekształcenia sygnału podczas pracy.

Produkcja wielowarstwowych płytek PCB dla złożonych systemów obrazowania medycznego

Nowoczesny sprzęt CT integruje tysiące połączeń elektronicznych w kompaktowe zespoły. Wielowarstwowe struktury PCB zapewniają przestrzeń trasowania wymaganą dla złożonych sieci sygnałowych, zasilających i uziemiających.

Aisen Electronics produkuje:

• Sztywne płytki PCB od 4 do 32 warstw
• Konstrukcje PCB HDI
• Projekty mikroprzelotek i ślepych przelotek
• Układy komponentów BGA o dużej gęstości

Możliwości techniczne obejmują:

Możliwości te umożliwiają producentom przekładników prądowych integrację kompaktowych obwodów sterujących przy jednoczesnym zachowaniu parametrów elektrycznych.

Wybór materiałów do zastosowań PCB w obrazowaniu medycznym

Wybór materiału ma bezpośredni wpływ na stabilność sygnału, wydajność cieplną i żywotność.

W zależności od wymagań systemu CT, Aisen Electronics zapewnia:

Materiały o wysokiej Tg

Nadaje się do urządzeń pracujących w warunkach ciągłego obciążenia. Wyższe temperatury zeszklenia poprawiają stabilność wymiarową podczas produkcji i eksploatacji.

Materiały PCB o niskiej stratności

Stosowany do szybkiej transmisji sygnału, gdzie właściwości dielektryczne wpływają na dokładność sygnału.

Konstrukcje PCB z ciężkiej miedzi

Miedź o grubości do 6 uncji obsługuje zastosowania wymagające wyższej wydajności prądowej i lepszego rozpraszania ciepła.

Wybór materiału jest oceniany na podstawie częstotliwości roboczej, wymagań dotyczących zasilania, struktury płyty i warunków środowiskowych.

Kontrola procesu produkcyjnego w produkcji medycznych PCB

Sprzęt do obrazowania medycznego wymaga stałej jakości produkcji, ponieważ awaria płytki drukowanej może mieć wpływ na cały system diagnostyczny.

Aisen Electronics stosuje punkty kontroli jakości podczas całej produkcji:

Kontrola przychodzącego materiału

Wszystkie przychodzące laminaty, materiały miedziane i komponenty są sprawdzane pod kątem wymagań produkcyjnych przed wejściem do produkcji.

Monitorowanie procesu produkcyjnego

Krytyczne procesy, w tym wiercenie, laminowanie, miedziowanie, obrazowanie i wykańczanie powierzchni, są monitorowane poprzez inspekcje w trakcie procesu.

Testowanie wydajności elektrycznej

Gotowe deski poddawane są testom elektrycznym w celu sprawdzenia:

• Wydajność obwodu otwartego i zwarciowego
• Niezawodność połączenia sygnałowego
• Przewodnictwo między warstwami

Końcowa kontrola jakości

Przed wysyłką każda partia jest sprawdzana zgodnie ze specyfikacjami klienta, w tym kontrola wyglądu, weryfikacja wymiarów i potwierdzenie pakowania.

Opcje wykańczania powierzchni dla montażu PCB CT

Sprzęt do obrazowania medycznego wymaga stabilnych połączeń lutowanych i długoterminowej niezawodności podzespołów.

Aisen Electronics oferuje kilka opcji obróbki powierzchni:

ENIG (bezprądowe złoto zanurzeniowe w niklu)

Zapewnia doskonałą lutowność i odporność na korozję, powszechnie stosowane przy montażu komponentów o dużej gęstości.

Obróbka powierzchni OSP

Nadaje się do zastosowań wymagających płaskich powierzchni miedzianych i zgodności montażu bezołowiowego.

Srebro zanurzeniowe

Stosowany do zastosowań wymagających dobrych parametrów elektrycznych i niezawodności lutowania.

Wybór obróbki powierzchni zależy od procesu montażu, wymagań dotyczących przechowywania i rodzaju komponentu.

Możliwość montażu PCBA dla elektroniki do obrazowania medycznego

Oprócz produkcji płytek PCB, Aisen Electronics świadczy usługi montażu płytek PCB dla producentów urządzeń do obrazowania medycznego.

Nasze możliwości montażowe obejmują:

• 01005 elementy miniaturowe
• Pakiety BGA o drobnej podziałce
• Mieszany montaż SMT i przelotowy
• Zautomatyzowana inspekcja optyczna (AOI)
• Kontrola rentgenowska ukrytych połączeń lutowanych

Parametry montażu:

To zintegrowane podejście do produkcji pomaga obniżyć koszty komunikacji pomiędzy etapami produkcji PCB a etapami montażu.

Czas realizacji produkcji dla projektów PCB CT

Producenci sprzętu medycznego często wymagają przewidywalnych harmonogramów produkcji na potrzeby walidacji prototypów i produkcji masowej.

Typowe czasy realizacji:

Rzeczywisty czas dostawy zależy od dostępności materiałów, struktury PCB, ilości i wymagań testowych.

Dlaczego firmy z branży obrazowania medycznego wybierają firmę Aisen Electronics

Wybór dostawcy PCB dla sprzętu CT wymaga czegoś więcej niż tylko zdolności produkcyjnej. Wsparcie inżynieryjne, kontrola procesu i spójność produkcji bezpośrednio wpływają na niezawodność końcowego wyrobu medycznego.

Aisen Electronics Co., Ltd. wspiera producentów urządzeń do obrazowania medycznego w zakresie:

• Doświadczenie w złożonej produkcji wielowarstwowych PCB
• Możliwość połączeń HDI i dużej gęstości
• Kontrolowane procesy wytwarzania impedancji
• Kompletne usługi PCB i PCBA
• Elastyczne wsparcie od opracowania prototypu po produkcję seryjną

Współpracujemy z producentami sprzętu w celu opracowania rozwiązań PCB spełniających wymagania elektryczne i mechaniczne nowoczesnych systemów obrazowania CT.

Często zadawane pytania dotyczące płytek PCB do tomografii komputerowej rentgenowskiej

Jaki typ płytki PCB jest stosowany w skanerach rentgenowskich CT?

Skanery CT zazwyczaj wykorzystują wielowarstwowe sztywne płytki PCB, płytki HDI PCB i specjalistyczne płytki sterujące dla modułów detektorów, jednostek przetwarzania obrazu i systemów zarządzania energią.

Dlaczego sprzęt CT wymaga projektów PCB o dużej gęstości?

Systemy CT zawierają wiele modułów elektronicznych w ograniczonej przestrzeni instalacyjnej. Technologia PCB o dużej gęstości umożliwia integrację większej liczby kanałów sygnałowych i komponentów przy jednoczesnym zachowaniu wydajności routingu.

W jaki sposób jakość PCB wpływa na jakość obrazu CT?

Konstrukcja PCB wpływa na stabilność transmisji sygnału, kontrolę szumów elektrycznych i dokładność przetwarzania danych. Słaba wydajność PCB może mieć wpływ na niezawodność systemu i spójność obrazowania.

Czy firma Aisen Electronics może produkować prototypowe płytki PCB CT?

Tak. Aisen Electronics wspiera produkcję prototypów i produkcję seryjną przy różnej liczbie warstw, materiałach i wykończeniach powierzchni.

Jakie metody testowania PCB są dostępne?

Testowanie obejmuje testy elektryczne, kontrolę AOI, kontrolę wymiarową i weryfikację procesu produkcyjnego w oparciu o wymagania klienta.

Czy Aisen Electronics świadczy usługi montażu PCB?

Tak. Zapewniamy montaż PCBA, w tym rozmieszczenie SMT, kontrolę i dostawę gotowej płytki.

Skontaktuj się z firmą Aisen Electronics w sprawie produkcji PCB do tomografów rentgenowskich

Jeśli opracowujesz sprzęt do obrazowania medycznego i potrzebujesz rozwiązań PCB do systemów CT, Aisen Electronics Co., Ltd. może zapewnić wsparcie produkcyjne w oparciu o Twoje wymagania elektryczne, mechaniczne i produkcyjne.

Skontaktuj się z naszym zespołem inżynierów, aby omówić specyfikacje PCB, wymagania dotyczące prototypów i plany produkcyjne.
