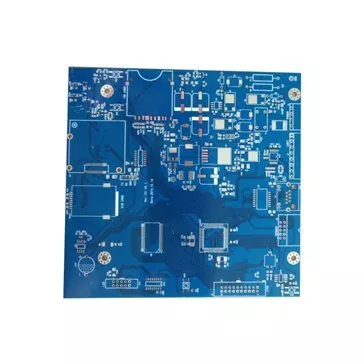

Medyczne urządzenia diagnostyczne PCB

Medyczny sprzęt diagnostyczny opiera się na obwodach elektronicznych, które przekształcają informacje biologiczne, chemiczne lub fizyczne w mierzalne dane. Wewnątrz tych systemów płytka PCB łączy czujniki, jednostki przetwarzania sygnału, procesory, moduły komunikacyjne i obwody zasilania, aby zapewnić dokładne gromadzenie danych i stabilną pracę sprzętu.

Aisen Electronics Co., Ltd. produkuje PCB do medycznych urządzeń diagnostycznych, w tym analizatory laboratoryjne, systemy testów biochemicznych, przyrządy do testów immunologicznych i sprzęt do testów w służbie zdrowia. Nasze rozwiązania PCB skupiają się na stabilności sygnału, integracji obwodów i spójności produkcyjnej w przypadku urządzeń wymagających powtarzalnej dokładności pomiarów.

Jak działają medyczne urządzenia diagnostyczne i rola PCB

Medyczny sprzęt diagnostyczny zwykle podlega procesowi akwizycji sygnału, konwersji sygnału, przetwarzania danych i wyprowadzania wyników.

Czujnik lub moduł detekcyjny najpierw zbiera informacje z próbek biologicznych lub ciała ludzkiego. Sygnały te są często słabe i wymagają wzmocnienia i filtrowania przed przetworzeniem przez główny system sterowania. Płytka drukowana zapewnia połączenie elektryczne pomiędzy modułami funkcjonalnymi i zapewnia przesyłanie sygnałów przy minimalnych zakłóceniach.

Na przykład w analizatorze biochemicznym moduł detekcyjny przekształca reakcje chemiczne na sygnały elektryczne. Następnie płytka PCB przesyła te sygnały do ​​obwodów przetwarzających, gdzie dane są analizowane i przekształcane w czytelne wyniki diagnostyczne.

PCB to nie tylko platforma przyłączeniowa. Jego konstrukcja bezpośrednio wpływa na jakość sygnału, stabilność zasilania, wydajność cieplną i długoterminową niezawodność sprzętu.

Dlaczego medyczny sprzęt diagnostyczny wymaga specjalistycznego projektu PCB

Medyczna płytka diagnostyczna a standardowa elektroniczna płytka PCB

Medyczny sprzęt diagnostyczny ma bardziej rygorystyczne wymagania niż ogólne produkty elektroniczne, ponieważ wydajność obwodu może wpływać na spójność pomiarów.

Medyczne płytki PCB wymagają lepszej kontroli zakłóceń sygnału, niezawodności komponentów i spójności produkcyjnej.

Wyzwania związane z projektowaniem PCB w sprzęcie diagnostycznym

Ochrona wrażliwych sygnałów podczas pomiaru

Wiele przyrządów diagnostycznych opiera się na sygnałach czujników, na które mogą wpływać zakłócenia elektromagnetyczne, wahania napięcia lub zła konstrukcja uziemienia.

Aisen Electronics optymalizuje struktury PCB poprzez odpowiednie rozmieszczenie warstw, kontrolę routingu sygnału i separację obwodów analogowych i cyfrowych. Metody te pomagają utrzymać stabilną transmisję sygnału z elementów detekcyjnych do jednostek przetwarzających.

Integracja wielu modułów funkcjonalnych

Nowoczesne urządzenie diagnostyczne może łączyć w sobie:

• Interfejsy czujników
• Obwody wzmacniające sygnał
• Mikroprocesory
• Systemy komunikacyjne
• Obwody zarządzania energią

Funkcje te muszą działać razem na ograniczonej przestrzeni. Technologia wielowarstwowych płytek drukowanych umożliwia inżynierom oddzielenie różnych obszarów obwodów przy jednoczesnym zachowaniu kompaktowej konstrukcji sprzętu.

Aisen Electronics obsługuje produkcję płytek PCB składających się z maksymalnie 32 warstw, z precyzyjnym przetwarzaniem linii do 3 mil i możliwością połączeń o dużej gęstości dla złożonych systemów diagnostycznych.

Kluczowe zagadnienia inżynieryjne dotyczące medycznych płytek diagnostycznych

Integralność sygnału

Integralność sygnału jest jednym z najważniejszych czynników w sprzęcie diagnostycznym. Niestabilna transmisja może powodować odchylenie danych lub niespójne wyniki testów.

Konstrukcja stosu PCB, kontrola impedancji i optymalizacja routingu służą do zmniejszenia utraty sygnału i zakłóceń elektromagnetycznych.

Aisen Electronics obsługuje produkcję o kontrolowanej impedancji z tolerancją ± 8% do zastosowań wymagających stabilnej wydajności sygnału.

Stabilność mocy i kontrola termiczna

Przyrządy diagnostyczne często działają przez długi czas, powodując ciągłe obciążenia elektryczne i termiczne.

Projekt PCB musi zapewniać stabilną dystrybucję mocy, jednocześnie kontrolując ciepło generowane przez procesory i komponenty mocy.

Rozwiązania takie jak grubsze warstwy miedzi, zoptymalizowane płaszczyzny zasilania i struktury zarządzania ciepłem pomagają poprawić stabilność operacyjną.

Miniaturyzacja i gęstość komponentów

Przenośne urządzenia diagnostyczne wymagają mniejszych rozmiarów PCB bez ograniczania funkcjonalności.

Technologie PCB o dużej gęstości umożliwiają integrację większej liczby komponentów i obwodów na ograniczonej przestrzeni przy jednoczesnym zachowaniu niezawodności produkcji.

Aisen Electronics obsługuje montaż komponentów o drobnej podziałce, struktury mikroprzelotek i projekty wielowarstwowe dla kompaktowej elektroniki medycznej.

Proces produkcyjny medycznych płytek diagnostycznych

Produkcja medycznych płytek PCB do diagnostyki medycznej wymaga ścisłej kontroli procesu, ponieważ niewielkie różnice produkcyjne mogą wpływać na wydajność sprzętu.

Aisen Electronics zarządza całym procesem produkcyjnym, począwszy od kontroli materiałów, obróbki warstwy wewnętrznej, laminowania, wiercenia, miedziowania, wykończenia powierzchni, aż po końcowe testy elektryczne.

Każdy etap produkcji jest monitorowany w celu utrzymania stałej jakości od opracowania prototypu do produkcji seryjnej.

Wybór materiałów PCB i obróbki powierzchni

Dobór materiału zależy od warunków pracy sprzętu diagnostycznego.

W przypadku standardowych przyrządów laboratoryjnych materiały FR-4 o wysokiej Tg zapewniają stabilne parametry elektryczne i niezawodność mechaniczną. W przypadku zastosowań wymagających lepszej charakterystyki sygnału można wybrać specjalistyczne materiały PCB zgodnie z wymaganiami częstotliwościowymi i termicznymi.

Obróbki powierzchni, takie jak ENIG, OSP, srebro zanurzeniowe i twarde złoto, są dostępne w zależności od rodzaju komponentu i wymagań montażowych.

Możliwości techniczne płytek PCB medycznych Aisen Electronics

Aisen Electronics obsługuje różne struktury PCB do zastosowań w diagnostyce medycznej:

Aplikacje

Medyczne urządzenia diagnostyczne PCB są stosowane w sprzęcie, w tym:

• Systemy analizy krwi
• Analizatory biochemiczne
• Sprzęt do testów immunologicznych
• Laboratoryjne przyrządy diagnostyczne
• Przenośne urządzenia do badań medycznych
• Systemy monitorowania opieki zdrowotnej

Każda aplikacja ma inne wymagania. W sprzęcie laboratoryjnym priorytetem jest zwykle stabilność i powtarzalność pomiarów, podczas gdy przenośne urządzenia diagnostyczne skupiają się na rozmiarze, zużyciu energii i integracji.

Kontrola jakości produkcji płytek do diagnostyki medycznej

Przed wysyłką każda płytka PCB przechodzi procedury kontrolne, w tym testy elektryczne, kontrolę AOI, weryfikację wymiarową i końcową ocenę jakości.

Aisen Electronics prowadzi dokumentację produkcyjną obejmującą informacje o materiałach, parametry produkcji i wyniki kontroli, aby spełnić wymagania dotyczące identyfikowalności produktu.

Wsparcie inżynieryjne ze strony Aisen Electronics Co., Ltd.

Rozwój medycznych płytek PCB do diagnostyki medycznej wymaga współpracy pomiędzy projektantami sprzętu i producentami płytek PCB.

Aisen Electronics Co., Ltd. zapewnia wsparcie inżynieryjne na każdym etapie procesu rozwoju, w tym przegląd projektu PCB, ocenę wykonalności, wskazówki dotyczące wyboru materiałów, produkcję prototypów i produkcję seryjną.

Naszym celem jest pomoc producentom sprzętu medycznego w budowaniu płytek PCB odpowiadających ich wymaganiom elektrycznym, planom produkcyjnym i warunkom stosowania.

Często zadawane pytania

Dlaczego projektowanie PCB jest ważne w medycznym sprzęcie diagnostycznym?

Konstrukcja PCB wpływa na dokładność sygnału, stabilność zasilania i komunikację pomiędzy różnymi modułami elektronicznymi. Odpowiednia struktura PCB pomaga utrzymać stałą wydajność diagnostyczną.

Jaka jest różnica między medyczną płytką PCB a normalną płytką PCB?

Medyczne PCB wymagają ściślejszej kontroli integralności sygnału, niezawodności, identyfikowalności i spójności produkcyjnej, ponieważ są stosowane w sprzęcie związanym z diagnostyką i testowaniem.

Jakie technologie PCB stosowane są w urządzeniach diagnostycznych?

Typowe technologie obejmują wielowarstwowe struktury PCB, konstrukcję o kontrolowanej impedancji, precyzyjne trasowanie, technologię HDI i montaż komponentów o dużej gęstości.

Czy firma Aisen Electronics może wyprodukować spersonalizowaną diagnostyczną płytkę drukowaną?

Tak. Aisen Electronics zapewnia niestandardową produkcję i montaż płytek PCB zgodnie z wymaganiami projektowymi sprzętu, wielkością produkcji i specyfikacjami technicznymi.

Skontaktuj się z firmą Aisen Electronics Co., Ltd.

Jeśli opracowujesz medyczny sprzęt diagnostyczny i potrzebujesz wsparcia w produkcji płytek PCB, Aisen Electronics Co., Ltd. może pomóc w ocenie projektu, wyborze materiałów, opracowaniu prototypu i produkcji produkcyjnej.

Nasz zespół inżynierów współpracuje z producentami sprzętu medycznego w celu optymalizacji struktur PCB, poprawy możliwości produkcyjnych i wspierania stabilnego rozwoju produktów.

W przypadku dyskusji technicznych, wymagań dotyczących PCB lub planowania produkcji prosimy o kontakt z naszym zespołem.
