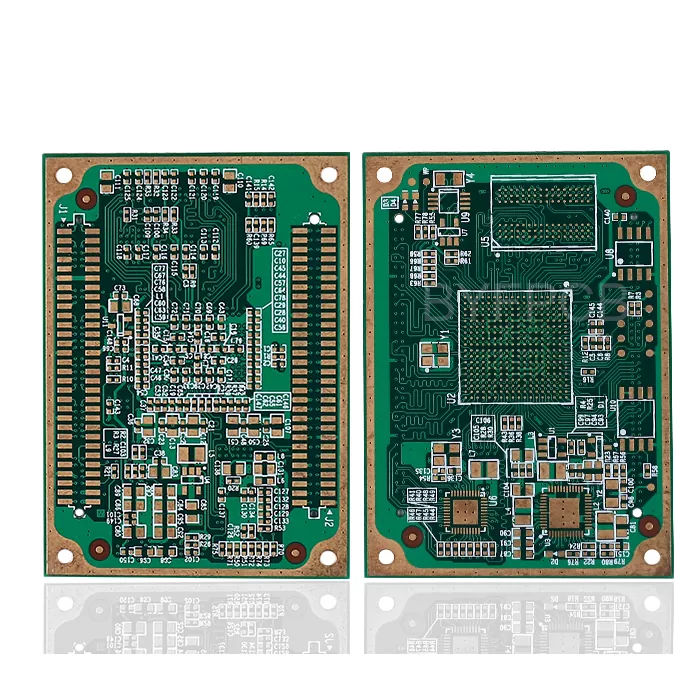

Płytka PCB sprzętu ultradźwiękowego

Płytka PCB sprzętu ultradźwiękowego jest przeznaczona do systemów obrazowania medycznego, które wymagają stabilnego przetwarzania sygnału, szybkiej transmisji danych i stałej wydajności elektrycznej. Aisen Electronics Co., Ltd. produkuje wielowarstwowe płytki PCB do skanerów ultradźwiękowych, urządzeń do diagnostyki obrazowej i elektronicznego sprzętu medycznego, pod ścisłą kontrolą integralności sygnału, impedancji i jakości produkcji.

Systemy ultradźwiękowe opierają się na precyzyjnej komunikacji pomiędzy przetwornikami, jednostkami przetwarzania sygnału, modułami mocy i obwodami sterującymi. Nasze możliwości w zakresie produkcji płytek PCB obsługują złożone projekty medyczne, które wymagają kompaktowych układów, routingu o dużej gęstości i długoterminowej stabilności operacyjnej.

Dlaczego warto wybrać nasze PCB klasy medycznej?

Precyzyjna produkcja do zastosowań krytycznych

Struktura ultradźwiękowa wymaga obwodów, które poradzą sobie ze złożoną obsługą flag bez przeszkód. Nasz Przygotowanie do produkcji obejmuje 25 punktów kontrolnych kontroli jakości dla arkuszy wielowarstwowych i 20 punktów kontrolnych dla double-sided sheets. Dzięki temu każda deska spełnia standardy gadżetów terapeutycznych.

Utrzymujemy ścisłe tolerancje we wszystkich specyfikacjach:

· Minimalna szerokość linii: 0,076 mm/3MIL

· Tolerancja impedancji: ±8% (możliwość specjalna)

· Grubość miedzi: do 6 uncji w przypadku wymagań dotyczących zasilania

· Zakres grubości płyty: 0,3 mm do 5,0 mm

Zaawansowane możliwości techniczne

Nasze biuro wykonuje złożone plany wielowarstwowe do 32 warstw. Ta zdolność jest istotna w przypadku najnowocześniejszych rozwiązań ramy ultradźwiękowe, które koordynowały wiele wydajności w kompaktowe jednostki. Wspieramy innowacje HDI za pomocą mikroprzelotki o wielkości zaledwie 0,1 mm, umożliwiające rozmieszczenie komponentów o dużej gęstości.

Kluczowe dane techniczne obejmują:

· Maksymalny rozmiar panelu: 650 mm × 750 mm

· Minimalny rozmiar przelotki: 0,1 mm/4 MIL (wiercenie laserowe)

· Obsługa podkładek BGA: do 0,2 mm

· Grubość miedzi w otworze: ≥25um dla niezawodności

Standardy jakości, które mają znaczenie

Zgodność wyrobów medycznych

KażdyPCB sprzętu ultradźwiękowego produkujemy zgodnie ze ścisłymi protokołami jakości. Nasze cele jakościowe świadczą o naszym zaangażowaniu:

· Wydajność produktu ≥ 99,8%

· Wskaźnik terminowości dostaw ≥ 99%

· Wskaźnik skarg klientów ≤ 0,5%

· Zadowolenie klienta ≥ 98%

Działania te realizujemy poprzez kompleksową kontrolę jakości w każdej organizacji. Nasza grupa IQC nadzoruje dostawcę jakość. IPQC rozpoczyna od potwierdzenia artykułu i kontroli w trakcie procesu. OQC występuje po raz ostatni oceny i przydatnych testów.

Rygorystyczne procedury testowe

Zanim jakikolwiek statek zostanie wysłany na pokład, musi przejść 100% naszych testów jakości. Obejmuje to testy elektryczne, ocenę AOI, i niezachwiane testy jakości. Rozumiemy, że w zastosowaniach terapeutycznych rozczarowanie nie wchodzi w grę.

Nasze testy obejmują:

· Automatyczna kontrola optyczna na wielu etapach

· Testowanie elektryczne z precyzyjnymi pomiarami

· Cykl termiczny w celu weryfikacji niezawodności

· Testowanie impedancji pod kątem integralności sygnału

Opcje obróbki powierzchni wyrobów medycznych

Różne zastosowania ultradźwiękowe wymagają specyficznej obróbki powierzchni. Oferujemy kompleksowe opcje:

Standardowe zabiegi:

· ENIG (bezprądowe złoto zanurzeniowe w niklu) zapewniające doskonałą lutowność

· OSP (organiczny środek konserwujący lutowność) zapewniający opłacalne rozwiązania

· Immersion Silver do zastosowań o wysokiej częstotliwości

· Bezołowiowy HASL zapewniający zgodność z wymogami ochrony środowiska

Opcje specjalistyczne:

· Twarde złoto do zastosowań kontaktowych

· Puszka zanurzeniowa spełniająca określone wymagania dotyczące komponentów

· Obróbka węglem specjalistycznych połączeń

Elastyczne możliwości produkcyjne

Opcje szybkiej realizacji

Rozwój gadżetów medycznych regularnie wymaga szybkiego prototypowania. Nasze możliwości generowania wspierają różne ramy czasowe needs:

Przykładowa produkcja:

· Płyty 4-warstwowe: 3-4 dni

· Płyty 6-warstwowe: 5-6 dni

· Płyty 8-warstwowe: 6-8 dni

· Złożony wielowarstwowy: 8-10 dni

Wielkość produkcji:

· Mała partia: 8-14 dni w zależności od złożoności

· Produkcja masowa: 10-20 dni z pełnymi testami

Usługi integracyjne PCBA

Oprócz produkcji PCB zapewniamy pełną administrację PCBA. Obejmuje to zakup komponentów, współpracę SMT, i zbieranie konstrukcji skrzynkowych. Nasze możliwości PCBA wzmacniają komponenty z chipów 01005 o maksymalnej średnicy 45 mm rozmiar komponentu.

Dane techniczne montażu:

· Minimalny odstęp: 0,38 mm

· Dokładność umieszczenia: ±0,10 mm

· Kontrola grubości pasty lutowniczej: ±0,03 mm

· Maksymalna wysokość elementu SMT: 13 mm

Rozpoczęcie pracy nad projektem

Tworząc swój przedmiot, weź pod uwagę następujące czynniki planu:

Dokładność sygnału: Sygnały ultradźwiękowe o wysokiej częstotliwości wymagają ostrożnej kontroli impedancji i znikomego przesłuchu. Nasz Kontrolowane możliwości impedancji gwarantują jakość flagi.

Rozprowadzanie mocy: Przetworniki ultradźwiękowe wymagają czystej i stałej kontroli. Nasze alternatywy z grubej miedzi i Możliwości wielowarstwowe wzmacniają silną kontrolę sieci transportowych.

Grubość komponentów: Współczesne ramy ultradźwiękowe zapewniają większą użyteczność w mniejszych przestrzeniach. Our HDI capabilities tworzenie planów o dużej gęstości bez utraty niezawodności.

Rozważania środowiskowe: Sprzęt terapeutyczny działa w zmienionych warunkach. Nasze określanie i testowanie tkanin gwarantują niezawodną pracę w całym zakresie temperatur.

Skontaktuj się z nami, aby spełnić Twoje potrzeby w zakresie medycznych PCB

Gotowy do omówienia TwojegoPCB sprzętu ultradźwiękowego wymagania? Nasz zespół inżynierów wnosi głębokie doświadczenie w zastosowaniach w urządzeniach medycznych. Ściśle współpracujemy z od wstępnego przeglądu projektu po produkcję, aby mieć pewność, że Twoje płyty spełniają wszystkie specyfikacje.

Niezależnie od tego, czy potrzebujesz ilości prototypów do celów rozwojowych, czy też wielkości produkcji do wprowadzenia na rynek, mamy możliwości wsparcia Twojego projektu. Nasze systemy jakości i doświadczenie w zakresie wyrobów medycznych zapewniają, że Twój produkt spełnia wymagania najwyższe standardy bezpieczeństwa pacjenta i dokładności diagnostycznej.

Skontaktuj się z naszym zespołem już dziś o godzviolet@akesonpcb.com w celu omówienia Twoich konkretnych wymagań. Z niecierpliwością czekamy na wsparcie w rozwoju Twojego urządzenia medycznego niezawodne, wysokiej jakości rozwiązania w zakresie płytek drukowanych.
