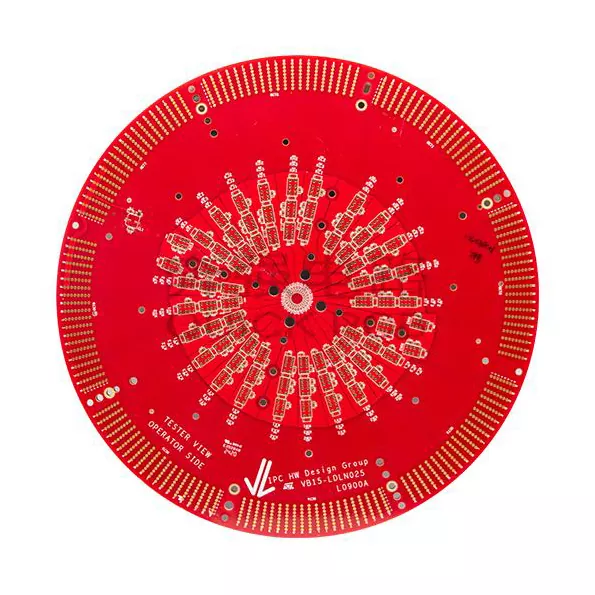

PCB do testowania półprzewodników

Testowanie półprzewodników wymaga znacznie wyższego poziomu kontroli elektrycznej w porównaniu z konwencjonalnymi zastosowaniami elektronicznymi.

Podczas walidacji układów scalonych i testów produkcyjnych nawet niewielkie różnice w transmisji sygnału, impedancji lub strukturze PCB mogą mieć wpływ na wyniki pomiarów.

Aisen Electronics opracowuje płytki PCB do testowania półprzewodników o kontrolowanych właściwościach elektrycznych do obsługi zastosowań wymagających powtarzalnych wyników testów, precyzyjnej transmisji sygnału i długoterminowej niezawodności.

Dlaczego płytki PCB do testowania półprzewodników wymagają specjalnych rozważań projektowych

Płytka testowa półprzewodników to nie tylko platforma do połączeń obwodów. Ma to bezpośredni wpływ na to, jak dokładnie sprzęt testujący mierzy wydajność urządzenia.

PCB musi obsługiwać:

• Szybkie sygnały cyfrowe
• Czułe sygnały analogowe
• Wiele domen mocy
• Połączenia komponentów o drobnej podziałce
• Powtarzane cykle testowania

Właściwy projekt układu PCB, kontrola impedancji, strategia uziemienia i dobór materiałów to krytyczne czynniki w utrzymaniu dokładności testów.

Kontrola integralności sygnału w testowaniu półprzewodników

Jakość sygnału jest jednym z najważniejszych wymagań w zastosowaniach testowych półprzewodników.

Na szybkie sygnały testowe mogą mieć wpływ:

• Odbicie sygnału
• Przesłuch
• Utrata transmisji
• Zakłócenia elektromagnetyczne

Aisen Electronics obsługuje projekty płytek PCB z kontrolowaną impedancją i zoptymalizowanymi strukturami trasowania, aby pomóc utrzymać stabilną transmisję sygnału podczas testowania.

Kluczowe kwestie projektowe obejmują:

• Sterowanie impedancją różnicową
• Krótkie i zoptymalizowane ścieżki sygnałowe
• Optymalizacja układania warstw
• Zarządzanie odniesieniami do ziemi

Możliwość połączeń wzajemnych o dużej gęstości dla zaawansowanych płytek testowych

Nowoczesne pakiety półprzewodników stają się coraz mniejsze, jednocześnie zwiększając złożoność testowania.

Zaawansowane płytki PCB do testowania półprzewodników często wymagają:

• Drobne trasowanie śladów
• Mikroprzelotki
• Gęste rozmieszczenie komponentów
• Połączenie wielowarstwowe

Aisen Electronics wspiera produkcję płytek PCB HDI do zastosowań wymagających kompaktowych układów i precyzyjnych połączeń elektrycznych.

Typowe możliwości obejmują:

Zastosowania do testowania półprzewodników PCB

Testy funkcjonalne IC

Funkcjonalne systemy testowe wymagają stabilnej transmisji sygnału pomiędzy sprzętem testującym a urządzeniami półprzewodnikowymi.

Projekty PCB muszą zapewniać dokładną komunikację pomiędzy sterownikami, gniazdami testowymi i interfejsami urządzeń.

Testowanie płytek i opakowań

Testowanie na poziomie płytki i opakowania obejmuje bardzo precyzyjne pomiary elektryczne.

Wydajność PCB wpływa na:

• Powtarzalność testów
• Dokładność sygnału
• Spójność pomiaru

Walidacja półprzewodników samochodowych

Chipy samochodowe wymagają szeroko zakrojonych testów przed wejściem do układów pojazdu.

Testowe płytki drukowane stosowane do sprawdzania półprzewodników samochodowych wymagają wyższej niezawodności i stabilnych parametrów elektrycznych.

Zastosowania obejmują:

• Testowanie układów scalonych zarządzania energią
• Testowanie sterowników samochodowych
• Walidacja chipa czujnika

Testowanie półprzewodników mocy

Urządzenia energetyczne generują podczas testów większe obciążenia elektryczne i termiczne.

Projekty PCB do testowania półprzewodników mocy wymagają:

• Ciężkie konstrukcje miedziane
• Zarządzanie ciepłem
• Możliwość pracy przy wysokim prądzie
• Izolacja elektryczna

Testowanie półprzewodników PCB a standardowa płytka PCB

Proces produkcji płytek testowych półprzewodników

Zastosowania do testowania półprzewodników wymagają ściślejszej kontroli produkcji, ponieważ zmiany PCB mogą wpływać na wyniki testów.

Aisen Electronics zarządza krytycznymi etapami produkcji, w tym:

Kontrola materiału i stosu

Wybór materiału i konfiguracja warstw są oceniane na podstawie prędkości sygnału, wymagań częstotliwościowych i warunków testowania.

Precyzyjne tworzenie obwodu

Precyzyjne procesy produkcyjne zapewniają dokładne wymiary śladów dla gęstych układów testowych półprzewodników.

Weryfikacja elektryczna

Każda płytka PCB przechodzi kontrolę elektryczną w celu potwierdzenia:

• Ciągłość obwodu
• Wydajność izolacji
• Wymagania dotyczące impedancji

Końcowa kontrola jakości

Przed wysyłką płyty są sprawdzane pod kątem dokładności wymiarowej, jakości powierzchni i spójności produkcyjnej.

Wybór materiałów do zastosowań w testowaniu półprzewodników

Różne środowiska testowe wymagają różnych materiałów PCB.

Wybór materiału może uwzględniać:

• Częstotliwość sygnału
• Wymagania termiczne
• Stabilność wymiarowa
• Wydajność dielektryczna

W zastosowaniach do szybkiego testowania półprzewodników odpowiednie materiały podłoża pomagają zmniejszyć utratę sygnału i poprawić niezawodność pomiaru.

Wsparcie PCBA dla sprzętu do testowania półprzewodników

Aisen Electronics świadczy usługi montażu płytek PCB dla producentów sprzętu do testowania półprzewodników.

Usługi obejmują:

• Pozyskiwanie komponentów
• Montaż SMT
• Precyzyjne rozmieszczenie komponentów
• Testowanie elektryczne
• Weryfikacja funkcjonalna

Dzięki temu klienci mogą uzyskać kompletne zespoły systemów testowych od jednego partnera produkcyjnego.

Kontrola jakości

Sprzęt do testowania półprzewodników wymaga stałej wydajności PCB w powtarzalnych partiach produkcyjnych.

Aisen Electronics stosuje kontrole jakości, w tym:

• Kontrola przychodzącego materiału
• Automatyczna inspekcja optyczna (AOI)
• Testowanie elektryczne
• Monitorowanie procesu
• Kontrola końcowa

Każda partia produkcyjna jest monitorowana w celu utrzymania spójności produkcyjnej.

Wsparcie inżynieryjne przy opracowywaniu płytek PCB do testów półprzewodników

Projekty testowania półprzewodników często wymagają ścisłej współpracy między producentami płytek PCB a projektantami sprzętu.

Aisen Electronics zapewnia wsparcie inżynieryjne, w tym:

• Zalecenia dotyczące układania PCB
• Przegląd integralności sygnału
• Analiza wykonalności
• Optymalizacja produkcji

Pomaga to klientom zmniejszyć ryzyko projektowe przed masową produkcją.

Często zadawane pytania

Jaką rolę odgrywa płytka drukowana w sprzęcie do testowania półprzewodników?

Płytka drukowana zapewnia połączenie elektryczne pomiędzy systemami testowymi a urządzeniami półprzewodnikowymi podczas procesów pomiarowych i walidacyjnych. Musi dokładnie przesyłać sygnały testowe, zachowując stabilną wydajność w powtarzalnych warunkach testowych.

Dlaczego aplikacje testowe wymagają większej dokładności produkcji płytek PCB?

Testowanie półprzewodników obejmuje bardzo małe zmiany sygnału i szybkie pomiary elektryczne. Czynniki produkcyjne, takie jak dokładność szerokości linii, spójność impedancji, grubość miedzi i wyrównanie warstw, mogą bezpośrednio wpływać na niezawodność testu.

W jaki sposób kontrola impedancji poprawia wydajność testów?

Kontrolowana impedancja pomaga zachować integralność sygnału podczas transmisji z dużą szybkością. Redukuje odbicia i zniekształcenia sygnału, co jest szczególnie ważne w zastosowaniach obejmujących zaawansowane testowanie układów scalonych i sygnały o wysokiej częstotliwości.

Czy technologie HDI są odpowiednie dla zaawansowanych platform testowych?

Tak. Struktury HDI umożliwiają bardziej kompaktowe prowadzenie przez mikroprzelotki laserowe i obwody cienkoliniowe. Nadają się do testowania systemów, w których wymagana jest ograniczona przestrzeń na płytce i połączenia o dużej gęstości.

Jakie typy zastosowań półprzewodników mogą wykorzystywać te rozwiązania obwodów?

Płyty te są powszechnie stosowane w sprzęcie do weryfikacji układów scalonych, systemach kontroli półprzewodników, platformach do testowania chipów, testowaniu urządzeń zasilających i sprzęcie do sprawdzania komponentów elektronicznych.

Czy możesz wesprzeć rozwój prototypu przed masową produkcją?

Tak. Aisen Electronics zapewnia wsparcie inżynieryjne od wstępnego przeglądu projektu i produkcji prototypów po produkcję seryjną. Pomaga to klientom zweryfikować parametry elektryczne i zoptymalizować projekty przed produkcją na dużą skalę.

Czy świadczycie kompleksowe usługi montażu i testowania?

Tak. Oprócz produkcji płytek PCB, Aisen Electronics wspiera usługi PCBA, w tym pozyskiwanie komponentów, montaż SMT, inspekcje i testowanie elektryczne zgodnie z wymaganiami projektu.

Rozpocznij projekt PCB do testowania półprzewodników w firmie Aisen Electronics

Aisen Electronics Co., Ltd. zapewnia rozwiązania w zakresie precyzyjnej produkcji płytek PCB dla producentów sprzętu do testowania półprzewodników.

Skupiamy się nie tylko na produkcji płytek PCB, ale także pomagamy klientom w osiągnięciu stabilnych parametrów elektrycznych, dokładnych wyników testów i niezawodnej, długotrwałej pracy.

Skontaktuj się z nami pod adresemviolet@akesonpcb.comaby omówić wymagania dotyczące płytek PCB do testowania półprzewodników.
