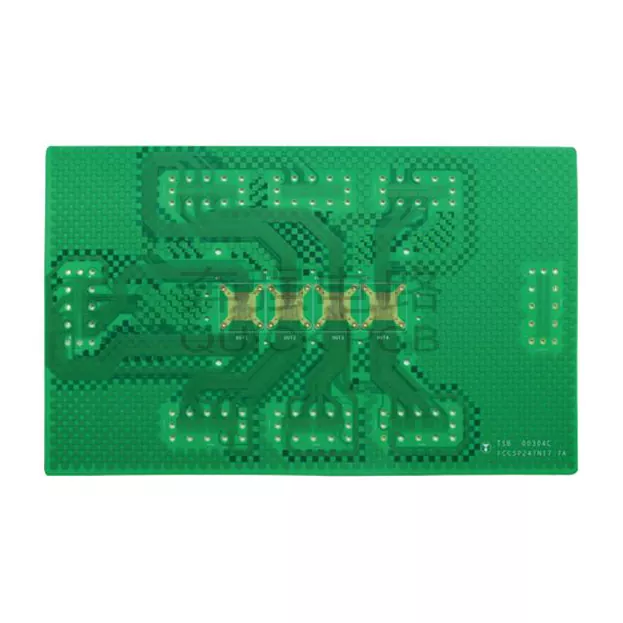

PCB do pakowania półprzewodników

Witamy w Shenzhen Aisen Electronics Co., Ltd. – Twoim zaufanym współpracowniku w zakresie zaawansowanej produkcji płytek drukowanych. Nasz najnowocześniejsze biuro specjalizuje się w transporcie wysokiej jakości PCB do pakowania półprzewodników rozwiązania spełniające wymagania stawiane zaawansowanym gadżetom. Niezależnie od tego, czy potrzebujesz arkuszy jednowarstwowych lub złożone plany 32-warstwowe, łączymy dokładność projektowania z solidnymi formami produkcyjnymi, aby dostarczyć Twoją elektronikę postępy w życiu. Nasza wiedza obejmuje samochody, gadżety klientów, sterowanie mechaniczne i zasilanie sterujące aplikacje.

Czym są PCB do procesów pakowania półprzewodników?

Pomyśl o swoim elektronicznym gadżecie jak o nowoczesnym zdumiewaczu. Przedmiot służy jako element łączący wszystkie elementy razem. Te wyspecjalizowane arkusze obwodów zapewniają podstawowe połączenia między chipami półprzewodnikowymi a elementami zewnętrznymi świat.

Nasze arkusze obsługują wszystko, od podstawowego kierowania flagą po złożony transport kontrolny. Wspierają różne pakiety sortuje licząc BGA, QFN i progresywne postępy typu flip-chip. Rękojeść produkcyjna wymaga niezwykłej dokładności gwarantują solidne powiązania pomiędzy nieskończenie małymi komponentami.

Nasze możliwości produkcyjne

Produkcja płyt wielowarstwowych

Nasza wielowarstwowa produkcja odbywa się po kompleksowym przygotowaniu w 25 krokach. Zaczyna się od podejścia do oceny tkaniny i postępuje poprzez obsługę warstw wewnętrznych, pokrycie i wiercenie.

Kluczowe kroki obejmują:

· Precyzyjne wiercenie z otworami o średnicy co najmniej 0,2 mm

· Zaawansowane pokrycie PTH zapewniające niezawodne połączenia

· Inspekcja AOI na krytycznych etapach

· Profesjonalna aplikacja maski lutowniczej

· Wiele opcji obróbki powierzchni

Produkcja płyt dwustronnych

W przypadku mniej trudnych zastosowań nasze dwustronne arkusze zapewniają niesamowite wykonanie i szybszy czas realizacji. The usprawnione, 20-etapowe przygotowanie utrzymuje te same standardy jakości, jednocześnie skracając czas generowania.

Dane techniczne

Konfiguracje warstw

· Dostępne od jednej do 32 warstw

· Maksymalny rozmiar panelu: 650 mm × 750 mm

· Zakres grubości płyty: 0,3 mm do 5,0 mm

· Grubość miedzi: do 6 uncji

Funkcje precyzyjne

· Minimalna szerokość linii: 0,076 mm (3 MIL)

· Minimalny rozmiar przelotki: 0,1 mm (mikroprzelotki)

· Tolerancja impedancji: ±8% (możliwość specjalna)

· Grubość miedzi otworu: ≥25μm

Zaawansowane możliwości

· Technologia HDI: konfiguracje 1+N+1 i 2+N+2

· Współczynnik proporcji: do 12:1

· Obsługa BGA: średnica do 0,22 mm

· Odstępy komponentów: tak małe, jak 0,14 mm

Usługi montażowe PCBA

Oprócz produkcji płytek PCB oferujemy kompletne rozwiązania montażowe. Nasze możliwości PCBA obejmują:

Precyzja rozmieszczenia komponentów

· Minimalny rozmiar komponentu: chip 01005 (specjalne możliwości)

· Maksymalna wysokość komponentu: 13 mm

· Dokładność umieszczenia: ±0,025 mm

· Rozstaw BGA: do 0,38 mm

Kontrola jakości

· Kontrola grubości pasty lutowniczej: ±0,03 mm

· Dokładność migracji komponentów: ≤0,10 mm

· Minimalny odstęp: 0,25 mm pomiędzy elementami

Zastosowania branżowe

Elektronika samochodowa

Nasza klasa samochodowaPCB do pakowania półprzewodników rozwiązania spełniają rygorystyczne wymagania dotyczące niezawodności. Produkujemy deski dla:

· Sterowniki silnika

· Systemy bezpieczeństwa

· Zarządzanie mocą pojazdu elektrycznego

· Zaawansowane systemy wspomagania kierowcy

Elektronika użytkowa

Od smartfonów po inteligentne urządzenia domowe, nasze tablice umożliwiają:

· Integracja komponentów o dużej gęstości

· Miniaturowe obudowy

· Większa integralność sygnału

· Opłacalna produkcja

Przemysłowe systemy sterowania

Solidne konstrukcje do trudnych warunków, w tym:

· Płyty sterujące silnikami

· Interfejsy czujników

· Moduły komunikacyjne

· Systemy dystrybucji energii

Zastosowania związane z zasilaniem

Specjalistyczne rozwiązania dla:

· Systemy magazynowania energii

· Inwertery fotowoltaiczne

· Sterowniki LED

· Systemy zarządzania baterią

Zapewnienie jakości

W trakcie produkcji utrzymujemy rygorystyczne standardy jakości:

Cele jakościowe

· Wydajność produktu: ≥99,8%

· Dostawa na czas: ≥99%

· Zadowolenie klienta: ≥98%

· Wskaźnik reklamacji: ≤0,5%

Protokoły testowe

Każda płyta przechodzi kompleksowe testy obejmujące:

· Testowanie elektryczne (ET)

· Automatyczna inspekcja optyczna (AOI)

· Końcowa kontrola jakości (FQC)

· Wychodzące zapewnienie jakości (OQC)

Harmonogram dostaw

Rozumiemy presję związaną z czasem wprowadzenia produktu na rynek. Nasze harmonogramy produkcyjne obejmują:

Szybkie próbki

· Jedno/dwustronny: 1-3 dni

· Płyty 4-warstwowe: 3-4 dni

· Złożony wielowarstwowy: 5-10 dni

Wielkość produkcji

· Deski standardowe: 7-16 dni

· Złożone projekty: 16-20+ dni

· Zamówienia pilne: skontaktuj się z nami, aby uzyskać przyspieszoną obsługę

Opcje obróbki powierzchni

Wybierz jedną z wielu opcji wykończenia:

· HASL (ołowiowy i bezołowiowy)

· ENIG (bezprądowe złoto zanurzeniowe w niklu)

· OSP (organiczny środek konserwujący lutowność)

· Srebro zanurzeniowe/cyna

· Twarde złoto do złączy krawędziowych

Dlaczego warto wybrać obwód Akeson?

Nasze dążenie do doskonałości wykracza poza produkcję. Zapewniamy:

· Doradztwo techniczne w zakresie optymalizacji projektu

· Analiza DFM w celu zapobiegania problemom produkcyjnym

· Elastyczne ilości od prototypów po produkcję masową

· Kompleksowa dokumentacja zapewniająca identyfikowalność

Przemysł półprzewodników wymaga perfekcji. Nasi zaawansowaniPCB do pakowania półprzewodników Możliwości produkcyjne zapewniają, że Twoje produkty spełniają najwyższe standardy. Od wstępnych konsultacji projektowych do ostateczna dostawa, jesteśmy Twoim partnerem w dziedzinie innowacji elektronicznych.

Gotowy do omówienia kolejnego projektu? Skontaktuj się z naszym zespołem technicznym pod adresemviolet@akesonpcb.com aby dowiedzieć się, w jaki sposób nasza wiedza może ożywić Twoje projekty. Budujmy razem przyszłość elektroniki.
