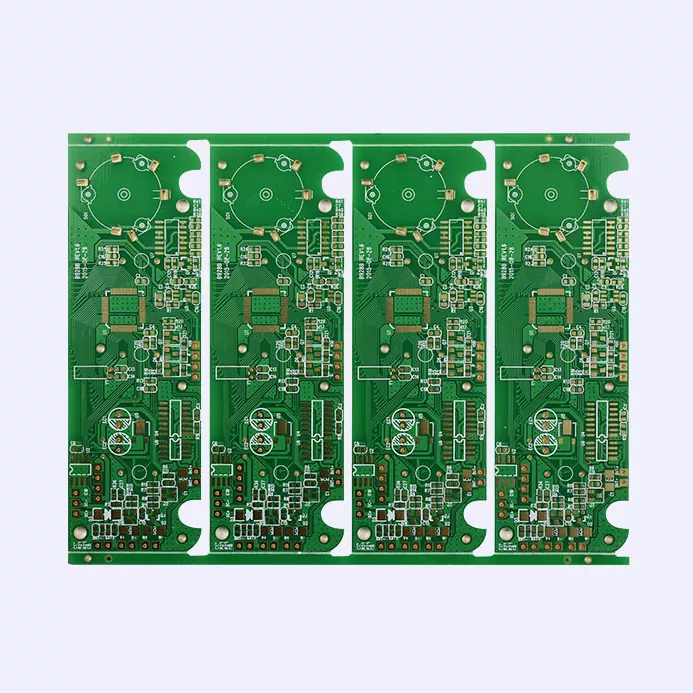

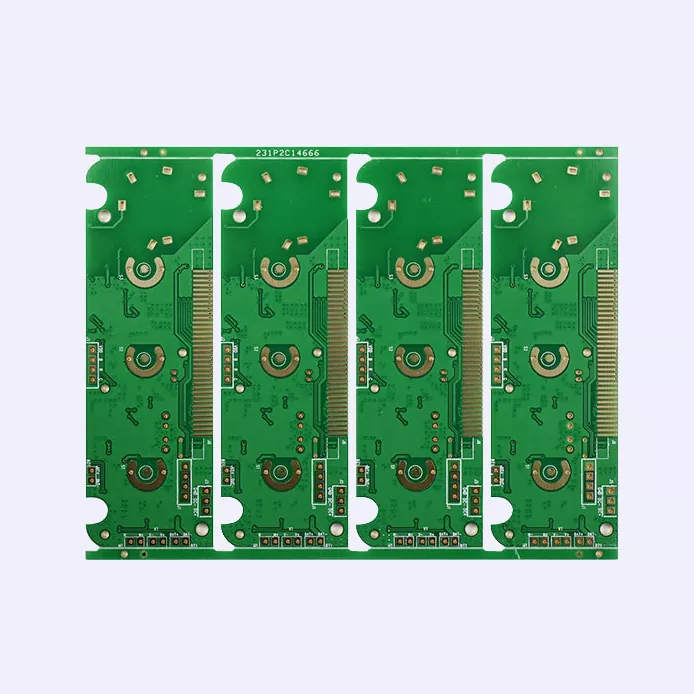

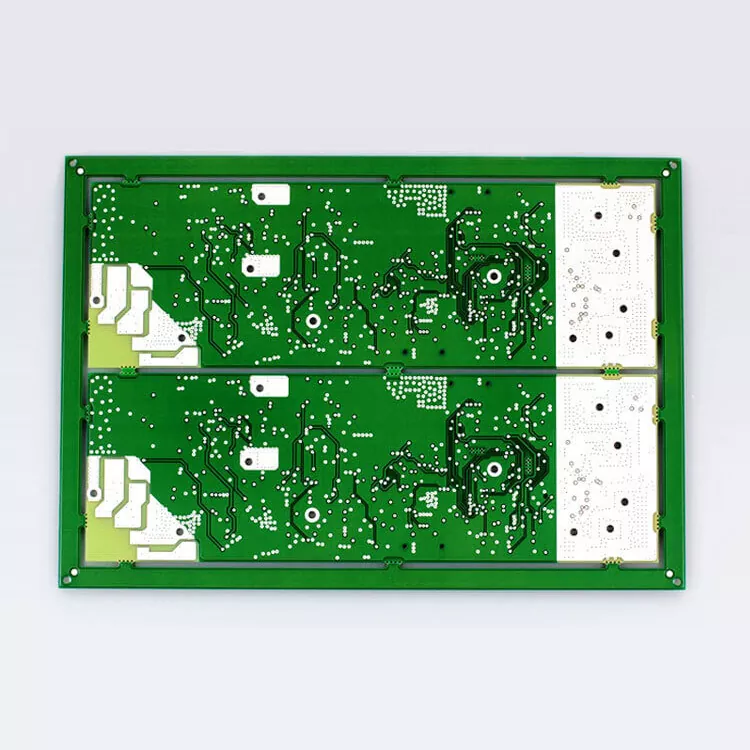

PCB modułu stymulatora nerwów

Urządzenia do stymulacji nerwów działają inaczej niż ogólna elektronika medyczna, ponieważ płytka drukowana musi obsługiwać kontrolowane generowanie impulsów, a nie proste przetwarzanie danych lub dystrybucję mocy.

PCB modułu stymulatora nerwów musi utrzymywać dokładne sygnały stymulacyjne, jednocześnie zapobiegając zakłóceniom pomiędzy obwodami przełączającymi wysokiej częstotliwości, modułami sterującymi i wrażliwymi komponentami elektronicznymi. Projekt układu, metody uziemienia i separacja sygnału odgrywają ważną rolę w utrzymaniu dokładności stymulacji.

Aisen Electronics współpracuje z klientami w celu oceny struktur PCB w oparciu o wymagania dotyczące stymulacji, rozmieszczenie komponentów i ograniczenia dotyczące wielkości produktu.

Obsługa stymulacji wielokanałowej i dokładność sygnału

Wiele nowoczesnych urządzeń do stymulacji nerwów wymaga wielu kanałów wyjściowych do kontrolowania różnych obszarów stymulacji. Każdy kanał musi utrzymywać stałą charakterystykę elektryczną, aby zapewnić przewidywalną wydajność urządzenia.

Konstrukcja PCB modułu stymulatora nerwów musi umożliwiać dokładne prowadzenie pomiędzy układami scalonymi sterującymi, obwodami sterownika i interfejsami wyjściowymi. Właściwe ułożenie warstw pomaga oddzielić sygnały sterujące od obwodów stymulacyjnych i ogranicza niepożądane zakłócenia podczas pracy.

W przypadku złożonych projektów stymulatorów nerwów firma Aisen Electronics zapewnia wsparcie w zakresie produkcji wielowarstwowych płytek PCB, aby uwzględnić większą gęstość obwodów i bardziej skomplikowane ścieżki sygnałowe.

Układ PCB o niskim poziomie szumów dla wrażliwej elektroniki medycznej

Hałas elektryczny może wpływać na stabilność sprzętu do stymulacji medycznej, zwłaszcza gdy płytka drukowana zawiera zarówno obwody sterujące, jak i obwody generujące impulsy.

Podczas opracowywania płytek PCB należy wziąć pod uwagę łącznie takie czynniki, jak struktura uziemienia, dystrybucja mocy, kontrola impedancji i rozmieszczenie komponentów. Odpowiedni układ PCB pomaga zachować spójność sygnału i ogranicza nieoczekiwane interakcje elektryczne pomiędzy różnymi obszarami funkcjonalnymi.

Firma Aisen Electronics wspiera przeglądy inżynieryjne przed rozpoczęciem produkcji, aby na wczesnym etapie zidentyfikować potencjalne problemy związane z produkcją i układem.

Kompaktowe konstrukcje PCB do przenośnych urządzeń do stymulacji nerwów

Wiele produktów do stymulacji nerwów zaprojektowano do zastosowań przenośnych lub do noszenia, gdzie dostępna przestrzeń instalacyjna jest ograniczona.

Kompaktowe konstrukcje często wymagają rozmieszczenia komponentów o dużej gęstości i wydajnego prowadzenia obwodów. Technologia wielowarstwowych płytek PCB i sztywna, elastyczna konstrukcja płytek PCB mogą pomóc inżynierom zintegrować więcej funkcji w mniejszych zespołach elektronicznych.

Aisen Electronics zapewnia możliwości wytwarzania płytek PCB dla kompaktowych urządzeń medycznych wymagających precyzyjnych wzorów, kontrolowanych procesów produkcyjnych i niezawodnej wydajności montażu.

Możliwość produkcji płytek PCB do zastosowań w stymulatorach nerwów

Sprzęt do stymulacji nerwów często łączy obwody sterujące, zarządzanie energią, interfejsy komunikacyjne i kanały wyjściowe w jednym zespole elektronicznym. Proces produkcji PCB musi zachować spójność na różnych warstwach obwodów i etapach produkcji.

Aisen Electronics wspiera produkcję PCB od ilości prototypowych po produkcję masową. Nasze możliwości produkcyjne obejmują:

Ostateczna struktura PCB jest wybierana zgodnie z wymaganiami elektrycznymi, gęstością komponentów i celami projektowymi produktu.

Wykończenia powierzchni płytek drukowanych do stymulacji medycznej

Wykończenie powierzchni wpływa na jakość lutowania, stabilność połączenia komponentów i wydajność długotrwałego przechowywania.

W przypadku zastosowań PCB w stymulatorach nerwów firma Aisen Electronics oferuje opcje obróbki powierzchni, w tym ENIG, OSP, srebro zanurzeniowe, cynę zanurzeniową i złote styki.

ENIG jest powszechnie stosowany w przypadku elementów o drobnej podziałce ze względu na jego płaską powierzchnię, natomiast złote obszary styków nadają się do zastosowań wymagających wielokrotnego podłączenia elektrycznego.

Produkcja PCBA

Płytka drukowana stymulatora nerwów wymaga nie tylko dokładnego wykonania obwodu, ale także niezawodnego montażu komponentów. Nieprawidłowe rozmieszczenie komponentów lub problemy z lutowaniem mogą mieć wpływ na wydajność elektryczną.

Aisen Electronics świadczy usługi PCBA, w tym montaż SMT, montaż przewlekany, wsparcie w zakresie pozyskiwania komponentów i testowanie funkcjonalne.

Nasze możliwości montażowe obsługują małe komponenty elektroniczne i złożone układy stosowane w medycznych urządzeniach kontrolnych, pomagając klientom przejść od prototypów PCB do stabilnej produkcji.

Kontrola jakości podczas produkcji PCB

Spójność jest ważna w przypadku sprzętu do stymulacji nerwów, ponieważ dokładność sygnału wyjściowego zależy od stabilności każdego etapu produkcji PCB.

Aisen Electronics monitoruje procesy produkcyjne, w tym kontrolę materiałów, tworzenie warstwy wewnętrznej, laminowanie, wiercenie, miedziowanie, obróbkę maski lutowniczej i testy końcowe.

Przed wysyłką gotowe płyty przechodzą procedury kontrolne, takie jak inspekcja AOI, testy elektryczne i ostateczna weryfikacja w celu potwierdzenia, że ​​spełniają specyfikacje klienta.

Wsparcie inżynieryjne dla rozwoju PCB stymulatora nerwów

Rozwój elektroniki medycznej często wymaga dostosowań między początkowym projektem a końcową produkcją. Płytka drukowana, która prawidłowo wypadnie w testach laboratoryjnych, może wymagać dalszej optymalizacji przed masową produkcją.

Aisen Electronics zapewnia wsparcie inżynieryjne, w tym przegląd możliwości produkcyjnych, ocenę układu PCB i analizę przygotowania produkcji.

Identyfikując potencjalne problemy związane z gęstością tras, montażem komponentów i ograniczeniami produkcyjnymi, klienci mogą ograniczyć niepotrzebne przeprojektowanie podczas produkcji.

Aplikacje

Aisen Electronics zapewnia wsparcie w zakresie produkcji płytek PCB dla systemów elektronicznych stosowanych w:

• Urządzenia do stymulacji nerwów
• Sprzęt rehabilitacyjny
• Przenośne systemy stymulacji medycznej
• Sprzęt do fizjoterapii
• Elektronika do noszenia w służbie zdrowia

Różne zastosowania wymagają różnych struktur PCB w zależności od kanałów stymulacji, rozmiaru urządzenia, wymagań dotyczących zasilania i warunków pracy.

Często zadawane pytania

Co sprawia, że ​​PCB stymulatorów nerwów różnią się od standardowych medycznych PCB?

Płytka PCB modułu stymulatora nerwów musi zarządzać kontrolowanym generowaniem impulsów elektrycznych i utrzymywać dokładny sygnał wyjściowy. Projekt musi uwzględniać kontrolę szumów, prowadzenie sygnału i spójność elektryczną.

Czy firma Aisen Electronics może produkować wielowarstwowe płytki PCB do urządzeń do stymulacji nerwów?

Tak. Aisen Electronics obsługuje wielowarstwowe wytwarzanie płytek PCB do 32 warstw do zastosowań wymagających złożonego trasowania i kompaktowych konstrukcji.

Czy sztywne i elastyczne płytki PCB nadają się do przenośnych urządzeń do stymulacji nerwów?

Sztywne i elastyczne konstrukcje PCB mogą nadawać się do zastosowań ubieralnych, ponieważ umożliwiają elastyczne połączenia i lepsze wykorzystanie ograniczonej przestrzeni wewnętrznej.

Czy Aisen Electronics świadczy usługi montażu PCB?

Tak. Zapewniamy montaż SMT, montaż przewlekany, pozyskiwanie komponentów i wsparcie testowe dla niestandardowych produktów elektronicznych.

Omów projekt PCB stymulatora nerwów z firmą Aisen Electronics

Opracowanie urządzenia do stymulacji nerwów wymaga dokładnego rozważenia struktury PCB, wydajności sygnału, integracji komponentów i wymagań produkcyjnych. Aisen Electronics Co., Ltd. współpracuje z producentami sprzętu medycznego w celu oceny projektów PCB i zapewnia wsparcie produkcyjne od opracowania prototypu po produkcję seryjną.

Aby pomóc nam zrozumieć wymagania Twojego projektu, możesz udostępnić informacje, takie jak rysunki PCB, pliki Gerber, wymagania dotyczące warstw, szczegóły komponentów lub specyfikacje montażu. Nasz zespół inżynierów sprawdzi szczegóły projektu i przekaże informacje zwrotne na podstawie potrzeb aplikacji.

W sprawie niestandardowych wymagań dotyczących produkcji i montażu PCB stymulatorów nerwów, prosimy o kontakt:

E-mail: violet@akesonpcb.com

Aisen Electronics Co., Ltd. wspiera firmy produkujące elektronikę medyczną w zakresie produkcji płytek PCB, produkcji płytek PCBA oraz pomocy inżynieryjnej w zakresie niestandardowego sprzętu do stymulacji.
