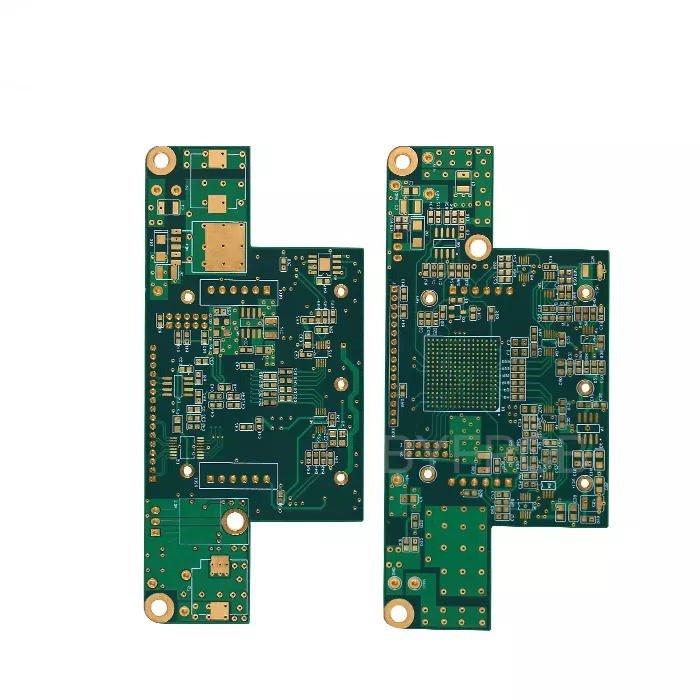

Płyn infuzyjny steruje płytką drukowaną

Sprzęt infuzyjny opiera się na elektronicznych systemach sterowania regulujących dostarczanie płynów i monitorujących warunki pracy. Płytka drukowana elementów sterujących płynem infuzyjnym jest odpowiedzialna za koordynację wielu funkcji, w tym działania silnika pompy, sprzężenia zwrotnego z czujnika, komunikacji z interfejsem użytkownika i monitorowania bezpieczeństwa.

W przeciwieństwie do zwykłych płytek elektronicznych, płytki PCB sterujące wlewem muszą zapewniać dokładne przetwarzanie sygnału podczas współpracy z silnikami, czujnikami i obwodami mocy. Jakakolwiek niestabilność transmisji sygnału lub zasilania może mieć wpływ na dokładność kontroli płynu.

Aisen Electronics Co., Ltd. świadczy niestandardowe usługi produkcji płytek PCB dla producentów sprzętu infuzyjnego, wspierając zarówno rozwój prototypów, jak i wymagania produkcyjne. Nasz zespół inżynierów koncentruje się na konstrukcjach PCB spełniających wymagania elektryczne i mechaniczne zastosowań związanych z kontrolą płynów medycznych.

Projekt PCB do sterowania silnikiem i sprzężenia zwrotnego czujnika

Dokładność sterowania systemem infuzyjnym zależy w dużym stopniu od interakcji pomiędzy płytką drukowaną, sterownikiem silnika i czujnikami detekcji. Płytka drukowana musi dostarczać stabilne sygnały pomiędzy jednostką sterującą a elementami mechanicznymi, minimalizując jednocześnie zakłócenia spowodowane przełączaniem zasilania i pracą silnika.

W przypadku zastosowań związanych z kontrolą płynu infuzyjnego projekt płytki drukowanej zwykle wymaga dokładnego rozważenia separacji obwodów, prowadzenia sygnału, struktury uziemienia i rozmieszczenia komponentów. Aisen Electronics współpracuje z klientami w celu oceny układów PCB i wymagań produkcyjnych, pomagając poprawić wykonalność produkcji przed rozpoczęciem produkcji.

Stabilność sygnału w kompaktowych medycznych urządzeniach elektronicznych

Nowoczesne urządzenia infuzyjne często integrują wiele funkcji elektronicznych w ograniczonej przestrzeni wewnętrznej. Płytka PCB sterowania płynem infuzyjnym musi pomieścić obwody przetwarzające, moduły komunikacyjne, sekcje mocy i interfejsy czujników bez wpływu na jakość sygnału.

Dobrze zaprojektowana struktura warstwowa pomaga oddzielić wrażliwe ścieżki sygnałowe od obwodów mocy i zmniejsza potencjalne zakłócenia podczas pracy. Aisen Electronics obsługuje produkcję wielowarstwowych płytek PCB z możliwością kontrolowanej impedancji do zastosowań, w których wymagana jest stabilna wydajność elektryczna.

Produkcja wielowarstwowych PCB do sprzętu infuzyjnego

Systemy kontroli wlewu zwykle wymagają wielowarstwowych płytek drukowanych, ponieważ różne obwody funkcjonalne wymagają dedykowanej przestrzeni trasowania. Obwody mocy, sygnały sterujące i linie komunikacyjne można układać za pomocą zoptymalizowanych struktur warstwowych, aby poprawić wydajność elektryczną i spójność produkcji.

Aisen Electronics zapewnia produkcję płytek PCB, od prostych płytek jednowarstwowych po złożone projekty wielowarstwowe. Nasze możliwości produkcyjne obsługują układy o dużej gęstości stosowane w elektronicznym sprzęcie medycznym.

Odpowiednia struktura PCB zależy od takich czynników, jak złożoność obwodu, gęstość komponentów, wymagania dotyczące zasilania i przestrzeń instalacyjna.

Wsparcie montażu PCB dla urządzeń kontroli infuzji

W przypadku producentów sprzętu medycznego produkcja płytek PCB często obejmuje zarówno produkcję samych płytek, jak i montaż elektroniki. Aisen Electronics świadczy usługi PCBA wspierające cały proces produkcyjny.

Nasze możliwości montażowe obejmują rozmieszczenie SMT, montaż komponentów z otworami przelotowymi, wsparcie w zakresie pozyskiwania komponentów i testowanie elektryczne. Łącząc usługi wytwarzania i montażu płytek PCB, klienci mogą ograniczyć koordynację między wieloma dostawcami podczas opracowywania i produkcji produktów.

Kontrola jakości podczas produkcji PCB infuzyjnej

Spójność jest ważna w przypadku medycznych produktów elektronicznych, ponieważ wydajność PCB zależy od każdego etapu produkcji, od przygotowania materiału po kontrolę końcową.

Aisen Electronics monitoruje kluczowe procesy produkcyjne, w tym kontrolę materiałów, obróbkę warstwy wewnętrznej, laminowanie, wiercenie, miedziowanie, nakładanie maski lutowniczej i wykańczanie powierzchni.

Przed wysyłką gotowe płyty przechodzą procedury kontrolne, takie jak inspekcja AOI, testy elektryczne i ostateczna weryfikacja wizualna. Rejestry produkcyjne są prowadzone w celu wspierania śledzenia produkcji i zarządzania jakością.

Wybór obróbki powierzchni

Wykończenie powierzchni płytki drukowanej wpływa na wydajność lutowania, niezawodność połączeń komponentów i stabilność podczas długotrwałego przechowywania.

Aisen Electronics zapewnia różne opcje obróbki powierzchni zgodnie z wymaganiami klienta. ENIG jest powszechnie wybierany do elementów o drobnej podziałce, ponieważ zapewnia płaską powierzchnię odpowiednią do precyzyjnego montażu. OSP można stosować w standardowych zastosowaniach, gdzie ważna jest efektywność kosztowa, natomiast twarde złoto nadaje się do obszarów złączy wymagających wielokrotnego kontaktu.

Wybór wykończenia powierzchni jest oceniany na podstawie projektu PCB, metody montażu i oczekiwanych warunków pracy.

Wsparcie inżynieryjne

Projekt PCB, który prawidłowo wypadł w testach, może w dalszym ciągu napotykać wyzwania produkcyjne podczas produkcji masowej. Kwestie związane z odstępami między komponentami, gęstością trasowania, procesem montażu lub doborem materiałów mogą mieć wpływ na wydajność produkcji.

Aisen Electronics zapewnia wsparcie inżynieryjne podczas opracowywania produktu, w tym przegląd możliwości produkcyjnych płytek PCB, ocenę zestawów i analizę przygotowania produkcji.

Identyfikując potencjalne ryzyko produkcyjne przed rozpoczęciem produkcji, klienci mogą poprawić stabilność projektu i skrócić przejście od prototypu do produkcji seryjnej.

Aplikacje

Aisen Electronics produkuje rozwiązania PCB do układów elektronicznych stosowanych w:

• Medyczne pompy infuzyjne
• Sprzęt do podawania leków
• Urządzenia do monitorowania płynów
• Laboratoryjne systemy kontroli cieczy
• Medyczne elektroniczne jednostki sterujące

Różne zastosowania wymagają różnych struktur PCB w zależności od funkcji kontrolnych, środowiska operacyjnego i wymagań projektowych produktu.

Często zadawane pytania

Jaka jest główna funkcja PCB sterującej infuzją?

Płytka PCB kontroli wlewu zarządza komunikacją pomiędzy procesorem sterującym, układem napędowym silnika, czujnikami i obwodami alarmowymi. Pomaga sprzętowi utrzymać dokładne dostarczanie płynu i monitorować stan pracy.

Jaka technologia PCB jest powszechnie stosowana w sprzęcie infuzyjnym?

Technologia wielowarstwowych PCB jest powszechnie stosowana, ponieważ urządzenia infuzyjne wymagają wielu funkcji obwodów w niewielkiej przestrzeni. Struktury warstwowe pomagają oddzielić obwody mocy, sygnały sterujące i wrażliwe linie czujników.

Czy firma Aisen Electronics może produkować niestandardowe płytki PCB do infuzji?

Tak. Aisen Electronics zapewnia niestandardową produkcję płytek PCB w oparciu o pliki Gerber klienta, rysunki, specyfikacje i wymagania montażowe.

Czy Aisen Electronics świadczy usługi montażu PCB?

Tak. Świadczymy usługi montażu PCB, w tym montaż SMT, montaż przewlekany, pozyskiwanie komponentów i wsparcie w testach produkcyjnych.

W jaki sposób Aisen Electronics kontroluje jakość produkcji PCB?

Kontrola jakości przeprowadzana jest w całym procesie produkcyjnym, w tym kontrola przychodzących materiałów, monitorowanie procesu, inspekcja AOI, testy elektryczne i ostateczna weryfikacja przed wysyłką.
