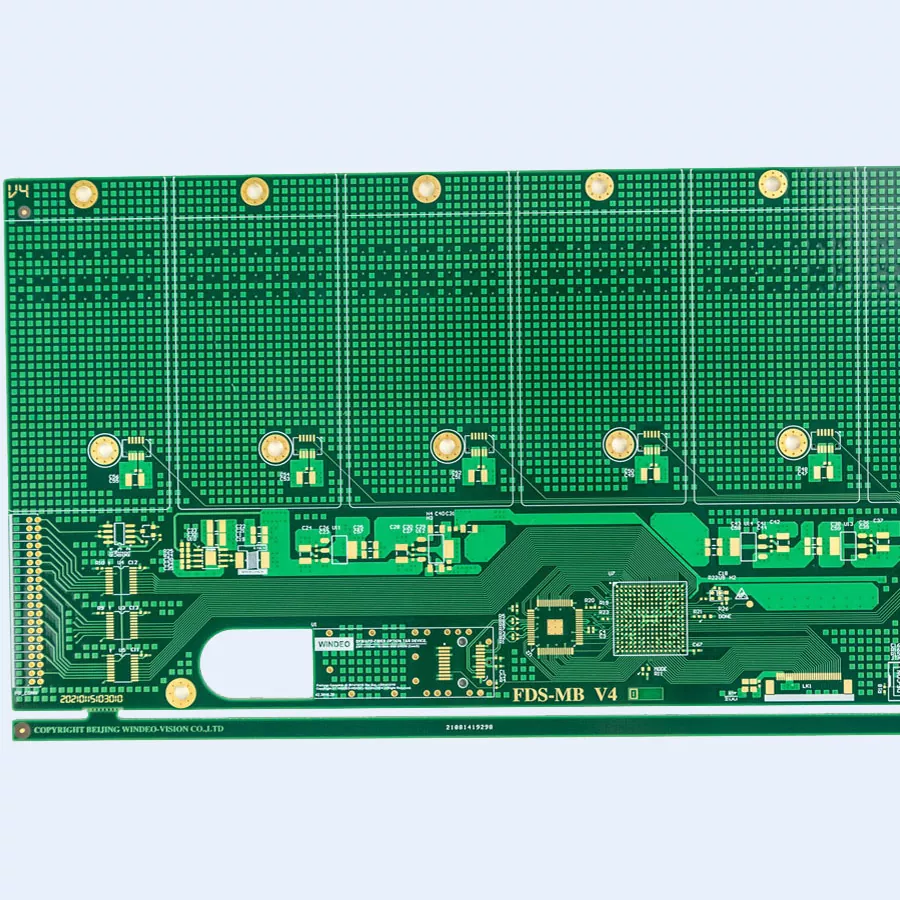

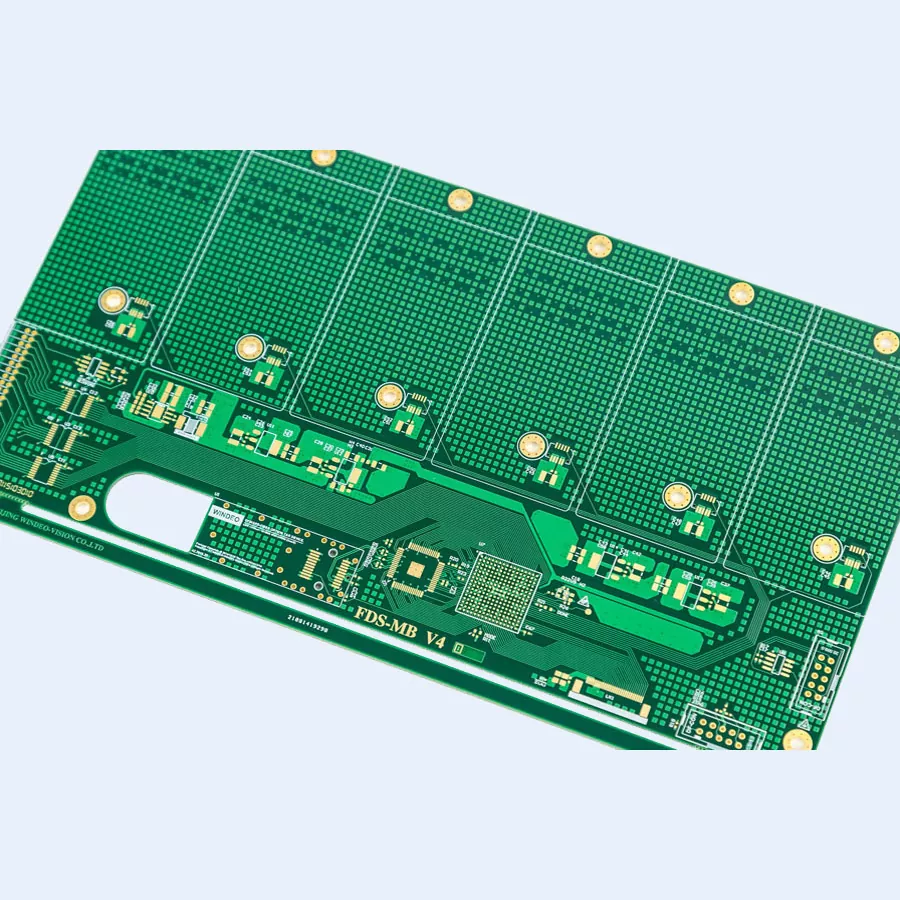

PCB czujników przemysłowych

Zastosowania czujników przemysłowych wymagają więcej niż standardowe arkusze obwodów. Radzisz sobie delikatnym analogiem sygnały, dokładne szacunki i często trudne warunki pracy.

Nasze przygotowanie produkcyjne gwarantuje, że obwody czujników utrzymają precyzję i niezachwianą jakość. Wykorzystujemy specjalistyczne materiały i kontrolowane sterowanie impedancją, aby zminimalizować przeszkody związane z flagami. Ta dbałość o szczegóły stanowi kontrast pomiędzy czujnikiem działającym w laboratorium a czujnikiem, który działa niezawodnie w warunkach rzeczywistych.

Zaawansowane możliwości produkcyjne

Wielowarstwowa precyzyjna konstrukcja

· Liczba warstw: 1–32 warstw w przypadku złożonych projektów czujników

· Minimalna szerokość/odstęp linii: 0,076 mm (3 MIL) w przypadku routingu o dużej gęstości

· Kontrolowana impedancja: tolerancja ±8% zapewniająca stałą integralność sygnału

· Poprzez rozmiary do 0,1 mm w przypadku konstrukcji kompaktowych

Materiały zoptymalizowane pod kątem zastosowań w czujnikach

· Materiały o wysokiej częstotliwości do obwodów czujników RF

· Dielektryki o niskiej stracie do precyzyjnych sygnałów analogowych

· Podłoża stabilne temperaturowo do stosowania w trudnych warunkach

· Materiały CTI >600 do zastosowań w czujnikach wysokiego napięcia

Specjalistyczne funkcje płytek PCB czujników

Ochrona integralności sygnału

Obwody czujników wymagają czystych, stabilnych sygnałów. Wykonujemy legalne plany naziemne, kontrolowane kierowanie i układ kluczowych elementów. Nasze plany produktów minimalizują przesłuchy i przeszkody elektromagnetyczne, które wydają się kompromisem dokładność szacunków.

Zarządzanie ciepłem

Wiele czujników mechanicznych wytwarza ciepło lub pracuje w wysokich temperaturach. Planujemy ciepłe przelotki, ciepłe rozpórki i zoptymalizowana dyspersja miedzi, aby skutecznie nadzorować ogrzewanie. Gwarantuje to, że Twoje czujniki utrzymają kalibrację przez cały czas zakres temperatur pracy.

Solidne standardy konstrukcyjne

· Grubość miedzi do 6 OZ do dystrybucji energii

· Otwór miedziany ≥25μm dla niezawodnych połączeń

· Zakres grubości płyty: 0,3 mm do 5,0 mm

· Wąskie tolerancje wiercenia: ±0,05 mm

Kontrola jakości aplikacji o znaczeniu krytycznym

Nasze kompleksowe ramy jakości gwarantują, że każda płyta spełnia standardy mechaniczne:

Kontrola materiałów przychodzących (IQC)

Potwierdzamy, że wszystkie materiały spełniają ustalenia, jakiś czas temu rozpoczęła się generacja. Obejmuje to dielektryk właściwości, jakość miedzi i dokładność wymiarową.

Kontrola jakości w procesie (IPQC)

· Kontrola pierwszego artykułu potwierdza założenia projektowe

· Ciągłe monitorowanie procesu podczas produkcji

· AOI (automatyczna kontrola optyczna) na krytycznych etapach

· Testy elektryczne weryfikują wydajność

Ostateczne zapewnienie jakości

· 100% testy elektryczne przed wysyłką

· Kompleksowa kontrola wizualna

· Weryfikacja impedancji obwodów kontrolowanych

· Docelowy plon produktu: ≥99,8%

Rozwiązania specyficzne dla aplikacji

PCB czujników samochodowych

Czujniki temperatury, monitorowanie ciśnienia i systemy sprzężenia zwrotnego położenia wymagają płytek spełniających wymagania branży motoryzacyjnej standardy niezawodności. Nasza klasa samochodowaczujniki przemysłowe PCB produkty przechodzą rozszerzone testy niezawodności i wykorzystują materiały przystosowane do środowisk motoryzacyjnych.

Czujniki kontroli procesu

Sytuacje produkcyjne i przygotowania chemiczne wymagają czujników odpornych na wibracje, zmiany temperatury i wprowadzenie chemiczne. Planujemy blachy o podwyższonej jakości mechanicznej i powłokach obronnych.

IoT i inteligentne czujniki budowlane

Bezprzewodowe systemy czujników wymagają arkuszy zoptymalizowanych pod kątem wykorzystania sterowania moo i niezawodnej realizacji RF. Nasze plany skoordynowane rozważania dotyczące przewodów radiowych i funkcje zarządzania sterowaniem.

Doskonałość procesu produkcyjnego

Proces płyty dwustronnej

· Przygotowanie materiału i cięcie

· Precyzyjne wiercenie z tolerancją ±0,05 mm

· Powłoka PTH zapewniająca niezawodne połączenia

· Obrazowanie wzoru i trawienie

· Aplikacja maski lutowniczej i legendy

· Aplikacja wykończenia powierzchni (ENIG, OSP, HASL)

· Testowanie końcowe i weryfikacja jakości

Możliwości płyt wielowarstwowych

W przypadku złożonych struktur czujników wymagających różnych warstw flag, płaszczyzn sterowania i ochrony, nasz wielowarstwowy uchwyt obejmuje:

· Przetwarzanie warstwy wewnętrznej z automatyczną kontrolą

· Kontrolowane laminowanie z precyzyjną kontrolą grubości

· Wiercenie sekwencyjne dla projektów HDI

· Zaawansowane testowanie, w tym weryfikacja impedancji

Szybka realizacja Twoich projektów

Szybkie prototypowanie

· Pojedyncza/podwójna warstwa: 2-3 dni

· Płyty 4-warstwowe: 3-4 dni

· Płyty 6-warstwowe: 5-6 dni

· 8+ warstw: 6-10 dni

Wielkość produkcji

Efektywnie skalujemy od ilości modelowych do produkcji wielkoseryjnej, zachowując jednocześnie stałe standardy jakości.

Wsparcie techniczne i partnerstwo

Nasz zespół inżynierów współpracuje z Tobą, aby zoptymalizować Twojeczujniki przemysłowe PCB projekty pod kątem możliwości produkcyjnych i wydajności. Zapewniamy sprawdzanie zasad projektowania, analizę integralności sygnału i zalecenia produkcyjne.

Niezależnie od tego, czy tworzysz czujniki wagowe do konstrukcji zasilanych wodą, ekrany temperatury dla brojlerów mechanicznych, czy też czujniki zbliżeniowe do sprzętu mechanizacyjnego, mamy możliwości i możliwości, aby wyprodukować Twoje arkusze od razu zacznij od czasu.

Chcesz omówić wymagania dotyczące płytki drukowanej czujnika? Skontaktuj się z naszym zespołem technicznym pod adresemviolet@akesonpcb.com aby sprawdzić, w jaki sposób nasze wyspecjalizowane możliwości produkcyjne mogą wesprzeć Twój kolejny projekt dotyczący czujników przemysłowych.
