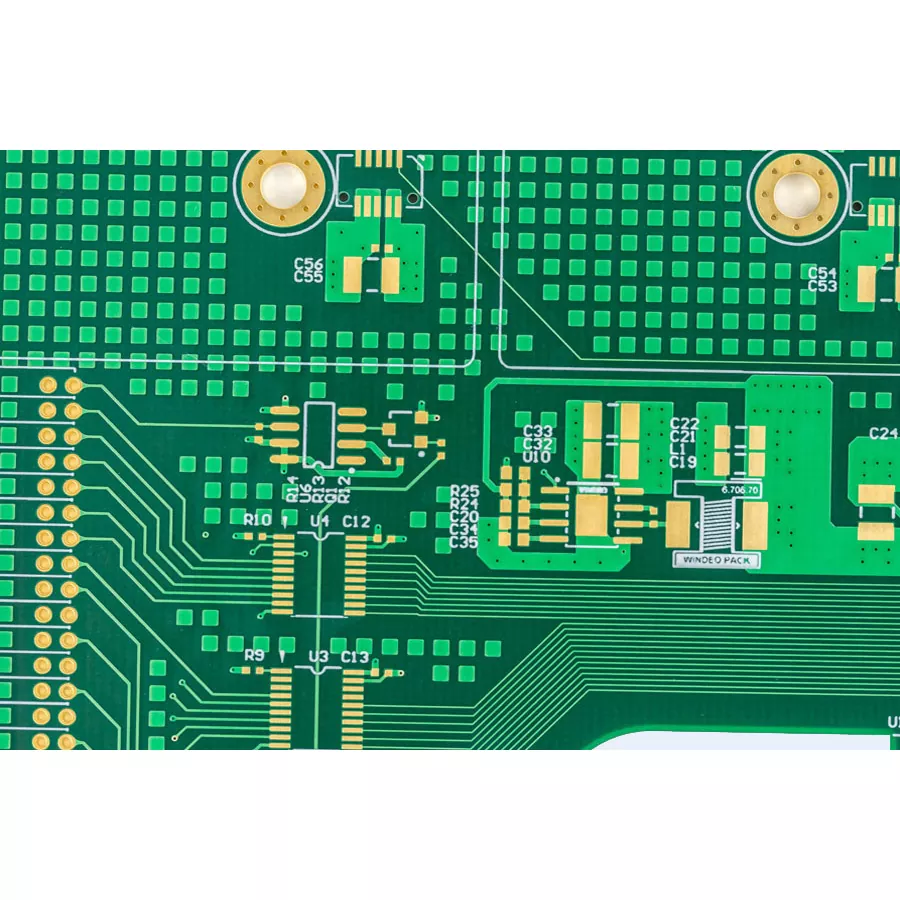

PCB systemów sterowania automatyką

Podczas opracowywania sprzętu automatyki przemysłowej, systemów PLC, urządzeń IoT i inteligentnych jednostek sterujących płytka drukowana wewnątrz systemu odgrywa kluczową rolę w zapewnieniu stabilnej transmisji sygnału, dokładnego sterowania i długoterminowej niezawodności operacyjnej.

Shenzhen Aisen Electronics Co., Ltd. specjalizuje się w produkcjiPCB systemów sterowania automatykąrozwiązania do zastosowań w elektronice przemysłowej. Wspieramy klientów w zakresie niestandardowej produkcji płytek PCB, optymalizacji inżynieryjnej i usług montażu PCBA, od opracowania prototypu po produkcję seryjną.

Przemysłowe środowiska sterowania często wiążą się z zakłóceniami elektrycznymi, ciągłą pracą i rygorystycznymi wymaganiami dotyczącymi niezawodności. Nasze rozwiązania PCB zostały zaprojektowane, aby sprostać tym wyzwaniom poprzez zoptymalizowane struktury obwodów, dobór materiałów, kontrolę impedancji i zarządzanie procesem produkcyjnym.

Przemysłowe rozwiązania PCB do sterowania dla złożonych systemów automatyki

Sprzęt do sterowania automatyką wymaga płytek PCB, które mogą utrzymać stabilną wydajność w wymagających warunkach pracy. W przeciwieństwie do standardowej elektroniki użytkowej, przemysłowe płyty sterujące muszą radzić sobie z długimi cyklami pracy, zakłóceniami elektromagnetycznymi, wahaniami temperatury i złożoną komunikacją sygnałową.

Shenzhen Aisen Electronics Co., Ltd. współpracuje z klientami w celu opracowania rozwiązań PCB odpowiednich dla sterowników PLC, robotów przemysłowych, inteligentnych czujników, systemów sterowania maszynami i sprzętu automatyki opartego na IoT.

Poprzez przegląd techniczny przed rozpoczęciem produkcji pomagamy klientom zoptymalizować struktury warstw PCB, projekt trasowania, zarządzanie ciepłem i łatwość produkcji, aby zmniejszyć potencjalne ryzyko produkcyjne.

Zaawansowane możliwości produkcyjne PCB systemów sterowania automatyzacją

Możliwość produkcji wielowarstwowych płytek PCB

Różne zastosowania automatyki wymagają różnych struktur PCB. Proste moduły sterujące mogą wykorzystywać płytki dwuwarstwowe lub czterowarstwowe, podczas gdy zaawansowane sterowniki przemysłowe często wymagają konstrukcji wielowarstwowych w celu oddzielenia obwodów mocy, sygnałów komunikacyjnych i wrażliwych sygnałów sterujących.

Shenzhen Aisen Electronics Co., Ltd. zapewnia możliwości produkcji płytek PCB, od standardowych płytek jednostronnych po złożone wielowarstwowe płytki PCB składające się z maksymalnie 32 warstw.

Nasze specyfikacje produkcyjne obejmują:

W przypadku wysokoprądowych zastosowań przemysłowych technologia PCB z ciężkiej miedzi może poprawić obciążalność prądową i wydajność cieplną. W przypadku szybkich obwodów komunikacyjnych konstrukcja z kontrolowaną impedancją pomaga zachować integralność sygnału.

Wybór materiału PCB do zastosowań w sterowaniu przemysłowym

Wybór materiałów PCB wpływa bezpośrednio na niezawodność produktu, szczególnie w środowiskach przemysłowych, gdzie sprzęt może pracować nieprzerwanie przez lata.

W przypadku systemów sterowania automatyzacją firma Shenzhen Aisen Electronics Co., Ltd. zapewnia różne rozwiązania materiałowe zgodnie z wymaganiami aplikacji.

Materiały FR-4 są szeroko stosowane w ogólnych sterownikach przemysłowych ze względu na ich stabilne właściwości elektryczne i wytrzymałość mechaniczną. W zastosowaniach wymagających wyższych temperatur lub wymagających warunków pracy materiały o wysokim współczynniku TG mogą zapewnić lepszą odporność termiczną.

W zastosowaniach związanych z kontrolą mocy konstrukcje PCB z ciężkiej miedzi pomagają poprawić odprowadzanie ciepła i zdolność przenoszenia prądu. Kiedy stabilność sygnału staje się krytyczna, inżynierowie mogą zoptymalizować konstrukcję stosu i strategie routingu, aby zmniejszyć zakłócenia.

Proces produkcyjny i kontrola jakości

Niezawodna płytka PCB do sterowania automatyką zależy nie tylko od projektu PCB, ale także od ścisłej kontroli produkcji.

Shenzhen Aisen Electronics Co., Ltd. stosuje kontrolowany proces produkcyjny obejmujący przegląd techniczny, kontrolę materiałów, produkcję obwodów, laminowanie, wiercenie, miedziowanie, wykańczanie powierzchni, testy elektryczne i kontrolę końcową.

Podczas produkcji każda płytka drukowana jest monitorowana na wielu etapach kontroli jakości, w tym na kontroli materiałów przychodzących, kontroli w trakcie procesu, inspekcji AOI i testach elektrycznych.

Przed wysyłką gotowe płyty przechodzą testy elektryczne w celu sprawdzenia ciągłości obwodu i zapewnienia, że ​​spełniają specyfikacje klienta.

Wsparcie inżynieryjne od projektu PCB po masową produkcję

Wiele problemów z PCB ma swoje źródło w ograniczeniach projektowych jeszcze przed rozpoczęciem produkcji. Nasz zespół inżynierów zapewnia analizę DFM (Design for Manufacturing) w celu identyfikacji potencjalnych zagrożeń i poprawy niezawodności produkcji.

Na etapie przeglądu technicznego oceniamy projekt układu PCB, rozmieszczenie komponentów, prowadzenie sygnału, zarządzanie temperaturą i wykonalność produkcji.

Takie podejście pomaga klientom ograniczyć modyfikacje prototypów, skrócić cykle rozwoju i osiągnąć płynniejsze przejście od weryfikacji projektu do produkcji masowej.

Usługi montażowe PCBA dla kompletnych rozwiązań elektronicznych

Oprócz produkcji płytek PCB firma Shenzhen Aisen Electronics Co., Ltd. świadczy usługi montażu PCBA dla przemysłowych produktów elektronicznych.

Nasze możliwości montażowe wspierają produkcję SMT, komponenty z otworami przelotowymi, technologię montażu mieszanego, komponenty o drobnej podziałce, montaż BGA i testy funkcjonalne.

Łącząc usługi produkcji płytek PCB i montażu, klienci mogą uprościć zarządzanie łańcuchem dostaw i poprawić wydajność produkcji.

Zastosowania PCB systemów sterowania automatyką

Płytki PCB do sterowania automatyką są szeroko stosowane w urządzeniach przemysłowych, gdzie niezbędna jest niezawodność i dokładność sygnału.

Typowe zastosowania obejmują przemysłowe panele sterowania, systemy PLC, sprzęt zrobotyzowany, inteligentne maszyny produkcyjne, urządzenia monitorujące IoT, moduły elektroniki samochodowej, systemy zarządzania energią i sterowniki automatyki budynkowej.

W tych zastosowaniach wydajność PCB bezpośrednio wpływa na szybkość reakcji systemu, stabilność komunikacji i żywotność sprzętu.

Przykład: Doświadczenie w projekcie PCB do sterowania automatyką przemysłową

Klient potrzebował rozwiązania PCB dla przemysłowego systemu sterowania działającego w środowisku fabrycznym o dużych zakłóceniach elektromagnetycznych.

Do głównych wyzwań należało utrzymanie stabilnych sygnałów komunikacyjnych, ograniczenie zakłóceń pomiędzy obwodami zasilającymi i sterującymi oraz zapewnienie długoterminowej niezawodności działania.

Shenzhen Aisen Electronics Co., Ltd. zoptymalizowała strukturę PCB poprzez wielowarstwową konstrukcję, kontrolowane trasowanie i ulepszoną separację sygnału od mocy. Ostateczne rozwiązanie PCB osiągnęło stabilną wydajność podczas walidacji klienta i wspierało ciągłą eksploatację przemysłową.

Opcje wykańczania powierzchni w zastosowaniach przemysłowych PCB

Różne zastosowania przemysłowe wymagają różnych rozwiązań w zakresie wykończenia powierzchni.

Wykończenie powierzchni ENIG jest powszechnie wybierane do płytek PCB do sterowania automatyką, ponieważ zapewnia doskonałą lutowność i odporność na korozję, dzięki czemu nadaje się do elementów o drobnej podziałce i wymagań dotyczących długoterminowej niezawodności.

Bezołowiowy HASL zapewnia ekonomiczne rozwiązanie do standardowych zastosowań przemysłowych, natomiast wykończenia OSP i zanurzeniowe są dostępne dla specyficznych wymagań produkcyjnych.

W przypadku złączy i obszarów stykowych narażonych na duże zużycie wykończenie z twardego złota może zapewnić większą trwałość.

Standardy jakości i zgodność

Shenzhen Aisen Electronics Co., Ltd. utrzymuje ścisłe zarządzanie jakością w całej produkcji płytek PCB.

Nasza produkcja spełnia międzynarodowe wymagania, w tym zasady zarządzania jakością ISO 9001 i wymagania środowiskowe RoHS.

Możliwość śledzenia materiałów, zapisy kontroli produkcji i raporty z testów mogą być dostarczone zgodnie z wymaganiami projektu klienta.

Jak wybrać odpowiedniego producenta PCB do sterowania automatyzacją?

Wybór dostawcy płytek PCB do sterowania automatyzacją wymaga czegoś więcej niż tylko oceny ceny i możliwości produkcyjnych.

Wykwalifikowany producent powinien rozumieć wymagania aplikacji przemysłowych, zapewniać wsparcie inżynieryjne, kontrolować spójność produkcji i mieć doświadczenie w obsłudze złożonych projektów PCB.

Oceniając dostawców, klienci powinni wziąć pod uwagę możliwości warstwy PCB, wiedzę dotyczącą doboru materiałów, metody testowania, stabilność produkcji i zdolność komunikacji technicznej.

Shenzhen Aisen Electronics Co., Ltd. ściśle współpracuje z klientami przez cały proces rozwoju, aby zapewnić niezawodne rozwiązania do produkcji płytek PCB.

Często zadawane pytania dotyczące PCB systemów sterowania automatyką

Jaki typ PCB stosuje się w systemach automatyki przemysłowej?

W systemach automatyki przemysłowej powszechnie stosuje się wielowarstwowe płytki PCB FR-4, ponieważ zapewniają stabilną wydajność elektryczną, niezawodną wytrzymałość mechaniczną i elastyczne prowadzenie obwodów w złożonych zastosowaniach sterujących.

Ile warstw potrzebuje PCB do sterowania automatyką?

Wymagana liczba warstw PCB zależy od złożoności obwodu. Proste sterowniki mogą wykorzystywać dwie lub cztery warstwy, podczas gdy zaawansowane przemysłowe systemy sterowania często wymagają wielowarstwowych płytek PCB do dystrybucji mocy, izolacji sygnału i kontroli EMI.

Dlaczego kontrola impedancji jest ważna w przemysłowej produkcji płytek PCB?

Kontrola impedancji pomaga utrzymać jakość sygnału w obwodach komunikacyjnych poprzez redukcję zniekształceń sygnału i poprawę stabilności transmisji.

Czy możesz wyprodukować niestandardowe prototypy PCB do sterowania automatyzacją?

Tak. Shenzhen Aisen Electronics Co., Ltd. wspiera produkcję prototypów PCB, produkcję małych partii i produkcję wielkoseryjną zgodnie z wymaganiami klienta.

Jakie metody testowania są dostępne dla przemysłowych PCB?

Opcje testowania obejmują inspekcję AOI, testy elektryczne, inspekcję wizualną i testy funkcjonalne w oparciu o wymagania produktu.

Indywidualne rozwiązania PCB w zakresie systemów sterowania automatyzacją firmy Shenzhen Aisen Electronics Co., Ltd.

Od wstępnego przeglądu projektu po ostateczną produkcję, Shenzhen Aisen Electronics Co., Ltd. zapewnia dostosowane do potrzeb rozwiązania w zakresie produkcji płytek PCB dla automatyki przemysłowej, urządzeń IoT i elektronicznych systemów sterowania.

Dzięki wsparciu inżynieryjnemu, zaawansowanym możliwościom produkcyjnym i rygorystycznemu zarządzaniu jakością pomagamy klientom opracowywać niezawodne produkty elektroniczne dla wymagających środowisk przemysłowych.

Skontaktuj się z nami, aby poznać wymagania projektowe PCB dotyczące systemów sterowania automatyzacją.
