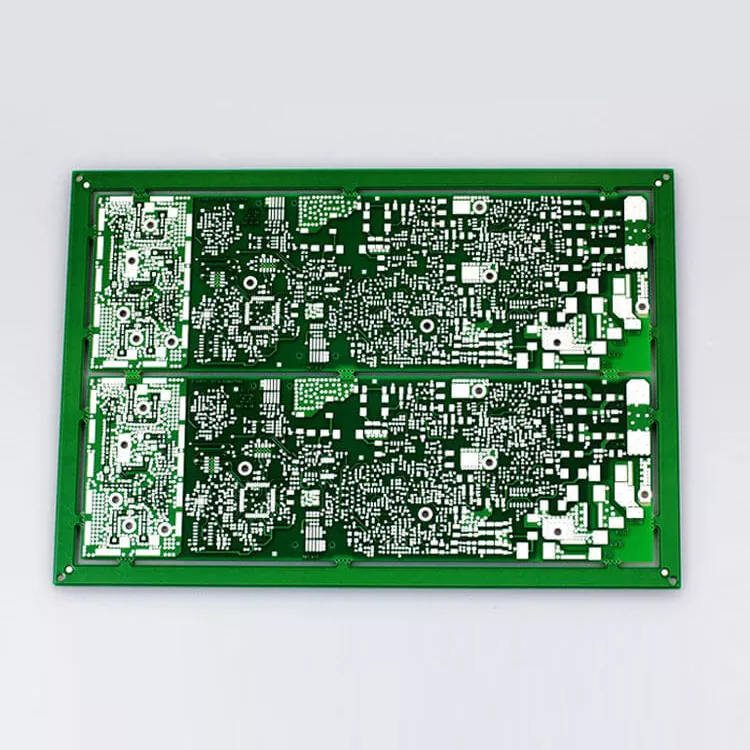

Płytka drukowana rozruszników serca

Rozruszniki serca należą do najbardziej wymagających wyrobów elektroniki medycznej, ponieważ wszczepione urządzenie musi niezawodnie działać w organizmie człowieka przez wiele lat. Płytka drukowana wewnątrz stymulatora steruje komunikacją pomiędzy mikrokontrolerem, obwodami czujnikowymi, jednostką zarządzania energią i modułem wyjściowym stymulacji.

W przeciwieństwie do konwencjonalnej elektroniki medycznej, projekty płytek PCB rozruszników serca muszą zapewniać równowagę pomiędzy miniaturyzacją, stabilnością elektryczną i długoterminową niezawodnością. Ograniczona przestrzeń instalacyjna wymaga wysoce zintegrowanych struktur obwodów, podczas gdy wrażliwe sygnały kardiologiczne wymagają starannej kontroli szumów i zakłóceń sygnału.

Aisen Electronics Co., Ltd. zapewnia dostosowane do indywidualnych potrzeb rozwiązania w zakresie produkcji płytek PCB dla twórców urządzeń kardiologicznych, obsługując złożone projekty obwodów, które wymagają precyzyjnej kontroli produkcji i stałych parametrów elektrycznych.

Rozważania dotyczące projektowania PCB dla długoterminowej pracy urządzenia kardiologicznego

Wspieranie systemów elektronicznych małej mocy

Wszczepialne urządzenia kardiologiczne działają przy ograniczonej pojemności baterii, co sprawia, że ​​zarządzanie energią jest jednym z najważniejszych zagadnień projektowych.

Płytka drukowana rozruszników serca musi zapewniać efektywną dystrybucję mocy pomiędzy systemem akumulatorów, obwodami sterującymi, modułami czujnikowymi i elementami stymulacyjnymi. Odpowiednia konstrukcja warstw i optymalizacja obwodów pozwalają ograniczyć niepotrzebne straty mocy przy jednoczesnym zachowaniu stabilnej pracy urządzenia.

Aisen Electronics współpracuje z klientami w celu oceny konstrukcji PCB pod kątem wymagań dotyczących zasilania, integracji komponentów i ograniczeń wielkości urządzenia.

Utrzymanie dokładności wykrywania sygnału sercowego

Rozruszniki serca wykorzystują czułe obwody czujnikowe do monitorowania czynności serca i określania, kiedy wymagana jest stymulacja. Na te sygnały niskiego poziomu mogą łatwo wpływać zakłócenia elektryczne z innych sekcji obwodu.

Układ PCB odgrywa ważną rolę w oddzielaniu wrażliwych ścieżek wykrywania od obwodów zasilania i stymulacji. Dzięki odpowiedniej konstrukcji stosu, metodom uziemienia i kontroli impedancji można poprawić wydajność PCB w zastosowaniach wymagających dokładnego przetwarzania sygnału.

Wspieranie zminiaturyzowanych projektów do wszczepiania

Ograniczenia przestrzenne stanowią główne wyzwanie w przypadku wszczepialnej elektroniki medycznej. Producenci rozruszników serca potrzebują kompaktowych płytek drukowanych, które integrują więcej funkcji bez zwiększania rozmiaru urządzenia.

Technologie PCB o dużej gęstości pozwalają inżynierom uzyskać dokładniejsze prowadzenie, mniejsze struktury przelotowe i lepszą efektywność rozmieszczenia komponentów. Aisen Electronics wspiera produkcję HDI i wielowarstwowych płytek PCB do kompaktowych zastosowań elektroniki medycznej.

Produkcja płytek PCB o dużej gęstości do zastosowań w rozrusznikach serca

Płytki PCB rozruszników serca często wymagają skomplikowanego trasowania, ponieważ wiele obwodów funkcjonalnych musi działać na bardzo małym obszarze.

Aisen Electronics zapewnia wielowarstwową produkcję płytek PCB ze wsparciem dla projektów o dużej gęstości. Proces produkcyjny koncentruje się na utrzymaniu spójnego ułożenia warstw, niezawodnych połączeń miedzianych i stabilnych właściwości elektrycznych podczas produkcji.

Typowe możliwości produkcyjne obejmują:

Ostateczna struktura PCB jest określana na podstawie złożoności obwodu, wymagań dotyczących komponentów i celów projektowych urządzenia.

Wymagania dotyczące niezawodności w produkcji wszczepialnych medycznych płytek PCB

Płytka PCB stymulatora musi utrzymywać stabilną pracę przez cały okres użytkowania urządzenia medycznego. Spójność produkcji jest zatem krytyczna, ponieważ niewielkie różnice w produkcji płytek PCB mogą mieć wpływ na połączenia elektryczne i długoterminową niezawodność.

Aisen Electronics kontroluje ważne procesy produkcyjne, w tym kontrolę materiałów, wytwarzanie warstwy wewnętrznej, laminowanie, wiercenie, miedziowanie, obróbkę maski lutowniczej i wykańczanie powierzchni.

Przed wysyłką gotowe płyty przechodzą procedury kontrolne, takie jak inspekcja AOI, testy elektryczne i ostateczna weryfikacja jakości, aby upewnić się, że spełniają specyfikacje klienta.

Wybór obróbki powierzchni

Wybór obróbki powierzchni wpływa na wydajność lutowania, stabilność połączenia komponentów i warunki długoterminowego przechowywania.

W przypadku zastosowań w płytkach PCB rozruszników serca firma Aisen Electronics zapewnia różne opcje wykończenia powierzchni zgodnie z wymaganiami projektowymi. ENIG jest powszechnie wybierany do montażu komponentów o drobnej podziałce, ponieważ zapewnia płaską powierzchnię odpowiednią do precyzyjnego lutowania. Można rozważyć inne wykończenia, takie jak OSP i srebro zanurzeniowe, w zależności od wymagań montażowych i warunków zastosowania.

Odpowiednie wykończenie powierzchni dobierane jest na podstawie struktury PCB, rodzaju komponentu i oczekiwanych wymagań produktu.

Wsparcie produkcyjne PCBA dla elektroniki kardiologicznej

Producenci rozruszników serca wymagają nie tylko produkcji płytek PCB, ale także spójnych procesów montażu. Dokładność rozmieszczenia komponentów i jakość lutowania bezpośrednio wpływają na wydajność końcowego zespołu elektronicznego.

Aisen Electronics świadczy usługi montażu płytek PCB, w tym montaż SMT, obróbkę otworów przelotowych, wsparcie w zakresie pozyskiwania komponentów i testowanie produkcji.

Nasze możliwości montażowe obsługują kompaktowe projekty elektroniczne z komponentami o dużej gęstości, pomagając klientom przejść od prototypów PCB do stabilnej produkcji.

Wsparcie inżynieryjne

Rozwój wszczepialnej elektroniki medycznej wymaga dokładnej oceny przed masową produkcją. Projekty płytek PCB muszą uwzględniać parametry elektryczne, możliwości produkcyjne, dostępność komponentów i ograniczenia montażowe.

Aisen Electronics zapewnia wsparcie inżynieryjne, w tym przegląd DFM, analizę układania PCB, ocenę tras i wskazówki dotyczące przygotowania produkcji.

Wczesna komunikacja inżynieryjna pomaga zidentyfikować możliwe wyzwania produkcyjne i usprawnia przejście od projektu prototypu do produkcji seryjnej.

Aplikacje

Aisen Electronics zapewnia wsparcie w zakresie produkcji płytek PCB dla systemów elektronicznych stosowanych w:

• Wszczepialne rozruszniki serca
• Urządzenia do monitorowania pracy serca
• Wszczepialna elektronika kardiologiczna
• Przenośny sprzęt kardiologiczny
• Medyczne systemy sensoryczne

Różne zastosowania kardiologiczne wymagają różnych struktur PCB w zależności od rozmiaru urządzenia, wymagań dotyczących zasilania, czułości sygnału i środowiska operacyjnego.

Często zadawane pytania

Co odróżnia płytki PCB stymulatorów od standardowych płytek PCB do zastosowań medycznych?

Płytki PCB stymulatorów wymagają długoterminowej stabilności działania, zwartej konstrukcji, niskiego poboru mocy i dokładnego przetwarzania sygnału, ponieważ są stosowane w wszczepialnych urządzeniach kardiologicznych.

Jaka technologia PCB jest odpowiednia dla wszczepialnych urządzeń kardiologicznych?

Powszechnie stosowane są technologie wielowarstwowych PCB i HDI, ponieważ umożliwiają zintegrowanie większej liczby funkcji obwodów na mniejszej przestrzeni przy jednoczesnym zachowaniu niezawodnych połączeń elektrycznych.

Czy firma Aisen Electronics może produkować niestandardowe płytki PCB rozruszników serca?

Tak. Aisen Electronics zapewnia niestandardową produkcję płytek PCB w oparciu o pliki projektowe klienta, specyfikacje techniczne i wymagania montażowe.

Czy firma Aisen Electronics dostarcza płytkę PCB rozruszników serca?

Tak. Wspieramy montaż SMT, montaż przewlekany, pozyskiwanie komponentów i usługi testowania niestandardowych produktów elektronicznych.

W jaki sposób Aisen Electronics kontroluje niezawodność PCB?

Niezawodność PCB jest kontrolowana poprzez kontrolę materiałów, monitorowanie procesu, kontrolę AOI, testy elektryczne i ostateczną weryfikację podczas produkcji.

Omów projekt płytki drukowanej rozrusznika serca z firmą Aisen Electronics

Opracowywanie płytek drukowanych do wszczepialnych urządzeń kardiologicznych wymaga dokładnego rozważenia parametrów elektrycznych, miniaturyzacji, spójności produkcyjnej i wymagań dotyczących długoterminowej eksploatacji.

Aisen Electronics Co., Ltd. współpracuje z firmami zajmującymi się elektroniką medyczną, aby zapewnić wsparcie w zakresie produkcji i montażu płytek PCB, od opracowania prototypu po produkcję produkcyjną.

Aby ocenić wymagania projektu, możesz dostarczyć informacje, takie jak rysunki PCB, pliki Gerber, specyfikacje warstw, wymagania dotyczące komponentów lub szczegóły montażu. Nasz zespół inżynierów sprawdzi Twoje wymagania i przekaże informacje zwrotne dotyczące produkcji.
