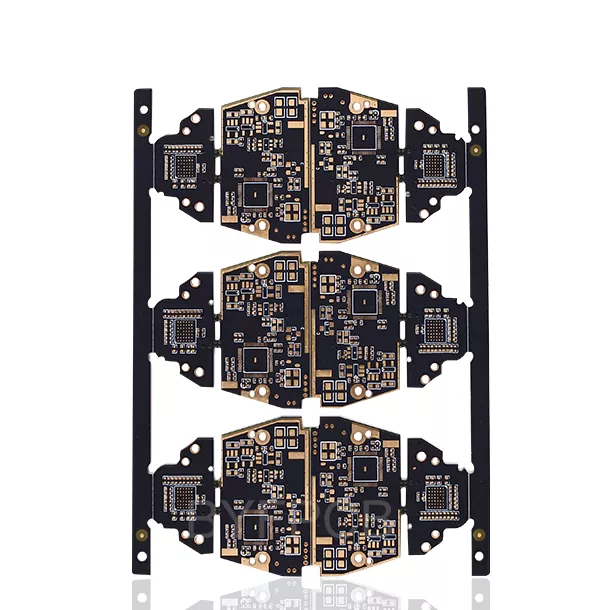

Płytka monitora serca

Aisen Electronics Co., Ltd. produkuje medyczne płytki drukowane przeznaczone do zastosowań w monitorowaniu pracy serca, koncentrując się na integralności sygnału, kontroli szumów, zwartej strukturze obwodów i stałej jakości produkcji. Nasze rozwiązania PCB wspierają producentów sprzętu medycznego w opracowywaniu przenośnych urządzeń EKG, monitorów przyłóżkowych i produktów do zdalnej opieki zdrowotnej.

Rozważania dotyczące projektowania PCB dla urządzeń do monitorowania serca

Konstrukcja obwodu o niskim poziomie szumów do akwizycji sygnału EKG

Urządzenia EKG zbierają sygnały elektryczne generowane przez ludzkie serce, które zwykle są bardzo małe i wrażliwe na zakłócenia zewnętrzne. Układ PCB wpływa bezpośrednio na dokładność przebiegu i stabilność pomiaru.

W przypadku zastosowań związanych z monitorowaniem serca nasi inżynierowie skupiają się na oddzieleniu analogowych obwodów akwizycji od obszarów przetwarzania cyfrowego, optymalizacji struktur uziemiających i ograniczeniu niepożądanego sprzężenia szumowego pomiędzy różnymi modułami funkcjonalnymi. Te rozważania projektowe pomagają zachować wyraźniejszą transmisję sygnału EKG podczas długoterminowego monitorowania.

Wielowarstwowa struktura PCB dla kompaktowej elektroniki medycznej

Nowoczesne monitory serca łączą wiele funkcji, w tym pozyskiwanie sygnału, przetwarzanie danych, komunikację bezprzewodową i zarządzanie energią w ograniczonej przestrzeni. Wielowarstwowe struktury PCB umożliwiają inżynierom efektywne rozmieszczanie różnych obwodów przy jednoczesnym zachowaniu parametrów elektrycznych.

Aisen Electronics obsługuje produkcję wielowarstwowych płytek PCB od 2 do 32 warstw, z możliwościami obejmującymi minimalną szerokość linii i odstępy do 3 mil, mikroprzelotki do 0,1 mm oraz kontrolowaną produkcję impedancji z tolerancją ± 8%. Możliwości te obsługują kompaktowe urządzenia medyczne wymagające układów obwodów o dużej gęstości.

Materiały i wykończenia powierzchni PCB monitora serca

Wybór materiału w oparciu o wymagania urządzenia

Materiały PCB stosowane w sprzęcie do monitorowania pracy serca wymagają stabilnych właściwości dielektrycznych i długoterminowej niezawodności. W zależności od projektu produktu inżynierowie mogą wybrać różne materiały w zależności od częstotliwości sygnału, wymagań termicznych i ograniczeń mechanicznych.

Materiały FR-4 o wysokiej Tg są powszechnie stosowane w standardowym sprzęcie do monitorowania EKG, natomiast w urządzeniach integrujących moduły komunikacji bezprzewodowej można rozważyć materiały niskostratne. Właściwy dobór materiałów pomaga utrzymać stabilne parametry elektryczne przez cały cykl życia produktu.

Obróbka powierzchniowa elektroniki medycznej

Wykończenie powierzchni wpływa na jakość lutowania, stabilność połączenia komponentów i długoterminową niezawodność.

Aisen Electronics oferuje opcje obróbki powierzchni, w tym ENIG, OSP i srebro immersyjne. ENIG jest szeroko stosowany w zastosowaniach elektroniki medycznej, ponieważ zapewnia dobrą lutowność i stabilną wydajność styków dla precyzyjnych komponentów.

Proces produkcyjny PCB monitora serca

Kontrola produkcji i montażu PCB

Produkcja medycznych PCB wymaga ścisłej kontroli procesu, od przygotowania surowców po kontrolę końcową. Podczas produkcji każda płytka PCB przechodzi wiele etapów produkcyjnych, w tym obrazowanie obwodów, laminowanie, wiercenie, miedziowanie, obróbkę powierzchni i testy elektryczne.

Klientom wymagającym gotowych zespołów firma Aisen Electronics świadczy również usługi PCBA obejmujące montaż SMT, pozyskiwanie komponentów, kontrolę lutowania i testy funkcjonalne. Dzięki temu producenci sprzętu medycznego mogą zarządzać rozwojem prototypów i produkcją seryjną za pośrednictwem jednego partnera produkcyjnego.

Kontrola jakości PCB do monitorowania medycznego

Testowanie elektryczne i identyfikowalność produkcji

Sprzęt do monitorowania serca wymaga stałej wydajności PCB, ponieważ awarie obwodów mogą mieć wpływ na działanie urządzenia. Przed wysyłką każda płytka drukowana jest sprawdzana poprzez testy elektryczne, kontrolę AOI i procedury weryfikacji produkcji.

Aisen Electronics prowadzi dokumentację produkcyjną obejmującą informacje o materiałach, parametry produkcyjne i wyniki kontroli. Rejestry te wspierają producentów wyrobów medycznych, którzy wymagają stabilnych dostaw i identyfikowalności produkcji.

Zastosowania PCB monitora serca

Płytki PCB monitorów serca są stosowane w różnych medycznych systemach monitorowania, w tym w przenośnych monitorach EKG, przenośnych urządzeniach do monitorowania pracy serca, przyłóżkowych monitorach pacjentów i sprzęcie do zdalnej opieki zdrowotnej.

Różne zastosowania wymagają różnych struktur PCB. Urządzenia przenośne zwykle skupiają się na kompaktowych rozmiarach i niskim zużyciu energii, podczas gdy szpitalny sprzęt monitorujący kładzie większy nacisk na stabilność sygnału i zdolność do ciągłej pracy.

Dlaczego firmy produkujące urządzenia medyczne współpracują z Aisen Electronics Co., Ltd.

Produkcja medycznych płytek PCB wymaga zrozumienia zarówno wydajności elektroniki, jak i wymagań aplikacji. Aisen Electronics Co., Ltd. współpracuje z klientami podczas przeglądu projektu PCB, przygotowania do produkcji i etapów produkcji, aby poprawić możliwości produkcyjne i utrzymać stałą jakość.

Nasze możliwości produkcyjne obejmują produkcję wielowarstwowych płytek PCB, produkcję obwodów o dużej gęstości, montaż płytek PCB i wsparcie testowe dla zastosowań elektroniki medycznej.

Często zadawane pytania dotyczące płytki PCB monitora serca

Jaki typ PCB jest powszechnie stosowany w urządzeniach monitorujących pracę serca?

Większość urządzeń do monitorowania serca wykorzystuje wielowarstwowe sztywne płytki PCB lub sztywne elastyczne płytki PCB. Wybór zależy od wielkości urządzenia, złożoności obwodu i wymagań aplikacji.

Dlaczego sprzęt EKG wymaga specjalnej konstrukcji PCB?

Sygnały EKG to sygnały biologiczne o niskim napięciu, na które łatwo mogą wpływać zakłócenia elektromagnetyczne. Właściwy układ PCB pomaga zredukować szumy i poprawić dokładność sygnału.

Czy Aisen Electronics może wspierać produkcję prototypową i masową?

Tak. Aisen Electronics zapewnia wsparcie w zakresie produkcji płytek PCB, od próbek prototypowych po produkcję seryjną, pomagając klientom w transporcie produktów od etapu rozwoju do wprowadzenia na rynek.

Jakie metody testowania są stosowane przy produkcji medycznych PCB?

Typowe inspekcje obejmują testy elektryczne, inspekcję AOI, kontrolę jakości lutowania i weryfikację procesu produkcyjnego w celu zapewnienia spójności PCB.

Skontaktuj się z firmą Aisen Electronics Co., Ltd.

Opracowanie urządzenia do monitorowania pracy serca wymaga wsparcia w zakresie produkcji płytek PCB, które odpowiadają projektowi elektrycznemu, rozmiarowi produktu i wymaganiom produkcyjnym.

Aisen Electronics Co., Ltd. świadczy usługi w zakresie produkcji i montażu płytek PCB do monitorów EKG, przenośnych urządzeń opieki zdrowotnej i medycznych systemów elektronicznych. Nasz zespół inżynierów może pomóc w przeglądzie projektu PCB, wyborze materiałów, ocenie produkcji i planowaniu produkcji.

W przypadku specyfikacji PCB, wymagań dotyczących prototypów lub projektów produkcji seryjnej prosimy o kontakt z naszym zespołem w celu omówienia potrzeb aplikacji.
