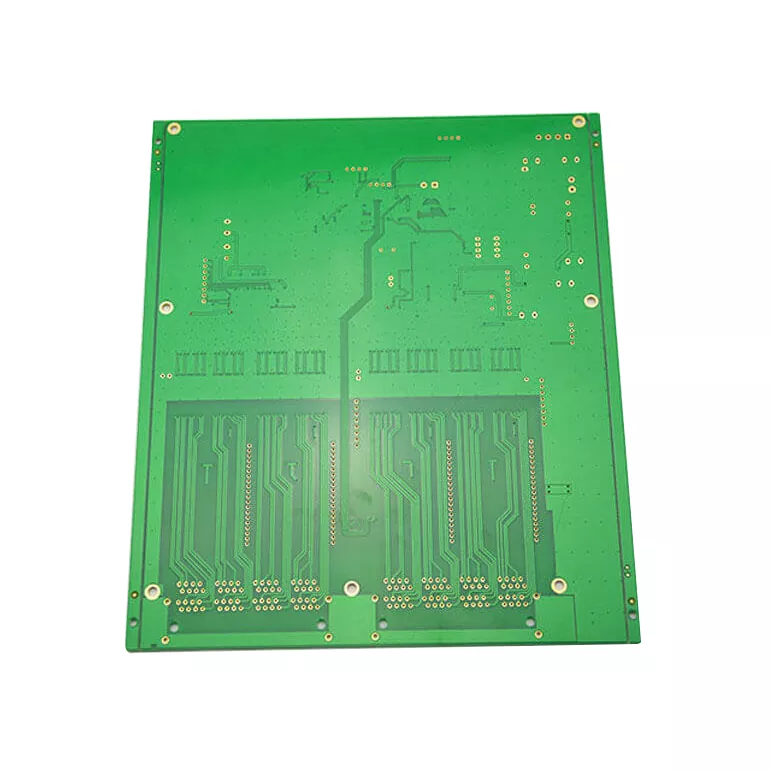

PCB natężenia przepływu i systemów dozowania

Natężenie przepływu i sprzęt dozujący zależą od dokładnego sterowania elektronicznego, które mierzy, oblicza i reguluje ruch płynu. Płytka drukowana wewnątrz tych systemów łączy czujniki przepływu, mikrokontrolery, interfejsy komunikacyjne i elementy sterujące siłownikami, aby zapewnić możliwość przekształcenia zmierzonych danych w precyzyjne polecenia operacyjne.

Aisen Electronics Co., Ltd. produkuje PCB układów natężenia przepływu i dozowania do przepływomierzy, maszyn do dozowania cieczy, przyrządów laboratoryjnych i sprzętu do kontroli płynów przemysłowych. Nasza produkcja koncentruje się na stabilnym przetwarzaniu sygnału czujnika, integracji obwodów kompaktowych i stałej wydajności elektrycznej w zastosowaniach opartych na pomiarach.

Rola PCB w urządzeniach do pomiaru przepływu i dozowaniu

W systemie kontroli przepływu płytka PCB systemów natężenia przepływu i dozowania odpowiada za coś więcej niż tylko łączenie elementów. Działa jako centrum przetwarzania pomiędzy elementami czujnikowymi i mechanicznymi częściami sterującymi.

Typowa płytka PCB kontroli przepływu zarządza:

• Akwizycja sygnału czujnika
• Obliczanie i przetwarzanie danych
• Sterowanie zaworem lub pompą
• Komunikacja z systemami zewnętrznymi
• Rozdział zasilania modułów elektronicznych

W przypadku urządzeń dozujących stabilność PCB bezpośrednio wpływa na dokładność kontroli objętości cieczy i powtarzalność każdej operacji.

Rozważania projektowe dotyczące przetwarzania sygnału czujnika

Czujniki przepływu zazwyczaj generują słabe sygnały elektryczne, na które łatwo mogą wpływać zakłócenia otoczenia pochodzące z silników, zaworów elektromagnetycznych i obwodów mocy.

Projekt PCB musi uwzględniać:

Separacja sygnału

Czułe sygnały czujników wymagają zoptymalizowanych ścieżek routingu, aby uniknąć zakłóceń z obwodów wysokoprądowych.

Struktura uziemiająca

Właściwy projekt uziemienia pomaga utrzymać stabilne sygnały odniesienia i poprawia spójność pomiarów.

Układ komponentów

Położenie czujników, procesorów i komponentów zasilania wpływa na jakość sygnału i niezawodność systemu.

Aisen Electronics obsługuje niestandardowe układy PCB w oparciu o typ czujnika, protokół komunikacyjny i strukturę sprzętu.

Rozwiązania PCB dla różnych środowisk kontroli przepływu

Monitorowanie przepływu przemysłowego

Przemysłowe systemy przepływowe są powszechnie stosowane w liniach produkcyjnych, uzdatnianiu wody, systemach energetycznych i sprzęcie procesowym.

Zastosowania te wymagają płytek PCB, które poradzą sobie z:

• Długie cykle operacyjne
• Wahania temperatury
• Hałas elektryczny wytwarzany przez urządzenia przemysłowe
• Ciągłe przetwarzanie danych z czujników

Projekty PCB można dostosować za pomocą odpowiednich materiałów, grubości miedzi i wykończeń ochronnych w zależności od warunków pracy.

Sprzęt medyczny i laboratoryjny do dozowania

Medyczne systemy dozowania wymagają dokładnej kontroli płynów i powtarzalnej pracy.

W porównaniu z zastosowaniami przemysłowymi, płytki PCB do zastosowań medycznych zwykle skupiają się bardziej na:

• Kompaktowe wymiary płyty
• Stabilne obwody o niskim poziomie hałasu
• Precyzyjne sterowanie silnikiem i zaworem
• Niezawodna spójność produkcji

Wymagania te są ważne w przypadku sprzętu takiego jak analizatory laboratoryjne, systemy związane z infuzją i zautomatyzowane urządzenia do obsługi cieczy.

Systemy zarządzania płynami samochodowymi

Moduły sterujące płynami samochodowymi działają pod wpływem wibracji, zmian temperatury i zakłóceń elektromagnetycznych.

Zastosowania PCB obejmują:

• Monitorowanie układu chłodzenia
• Kontrola zarządzania paliwem
• Hydrauliczne moduły sterujące
• Systemy zarządzania ciepłem

Produkty te wymagają dużej niezawodności mechanicznej i stabilnych połączeń elektrycznych podczas całej eksploatacji pojazdu.

Wybór właściwej struktury PCB dla systemów przepływowych

Struktura PCB zależy od złożoności sprzętu.

Aisen Electronics wspiera produkcję płytek PCB, od prostych płytek czujników po złożone platformy sterujące.

Możliwości techniczne

Możliwości te spełniają różne wymagania, od kompaktowych urządzeń przenośnych po przemysłowe systemy sterowania.

Produkcja zorientowana na elektronikę opartą na pomiarach

Produkcja płytek PCB do kontroli przepływu wymaga konsekwencji, ponieważ zmiany elektryczne mogą wpływać na dokładność pomiaru.

Aisen Electronics kontroluje kluczowe etapy produkcji, w tym:

• Weryfikacja materiału
• Wyrównanie warstwy obwodu
• Wiercenie precyzyjne
• Kontrola miedziowania
• Wykończenie powierzchni
• Testowanie elektryczne

W przypadku zastosowań związanych z czujnikami szczególną uwagę zwraca się na integralność obwodu i niezawodność połączenia.

Zespół PCB dla urządzeń kontroli przepływu

Wiele systemów przepływu integruje czujniki, procesory, moduły komunikacyjne i obwody zasilania w ograniczonych przestrzeniach.

Aisen Electronics świadczy usługi PCBA, w tym:

• Montaż SMT
• Zespół interfejsu czujnika
• Instalacja mikrokontrolera
• Testy funkcjonalne
• Wsparcie produkcji

Dzięki temu klienci otrzymują gotowe zespoły elektroniczne zamiast samych gołych płytek.

Porównanie produkcji PCB dotyczące natężenia przepływu

Często zadawane pytania

Jakie PCB stosuje się w przepływomierzach?

Przepływomierze zwykle wykorzystują płytki PCB integrujące interfejsy czujników, obwody przetwarzania sygnału, procesory i moduły komunikacyjne.

Czy płytki PCB kontroli przepływu obsługują wiele czujników?

Tak. Wielowarstwowe projekty PCB mogą integrować wiele kanałów czujników, interfejsów komunikacyjnych i obwodów sterujących.

Czy systemy dozowania wymagają specjalnych materiałów PCB?

Materiał zależy od temperatury roboczej, środowiska i wymagań dotyczących niezawodności. Zastosowania przemysłowe mogą wymagać zwiększonej odporności na temperaturę lub wilgoć.

Czy możecie produkować sztywne i elastyczne płytki PCB do urządzeń dozujących?

Tak. Sztywne i elastyczne konstrukcje PCB można stosować, gdy sprzęt wymaga kompaktowej, trójwymiarowej instalacji.

Czy świadczycie usługi montażu PCB?

Tak. Aisen Electronics zapewnia produkcję płytek PCB, montaż SMT, testowanie i wsparcie produkcyjne.

Skontaktuj się z firmą Aisen Electronics

Aisen Electronics Co., Ltd. dostarcza płytki drukowane dotyczące natężenia przepływu i systemów dozowania.

Od płytek interfejsu czujników po kompletne zespoły sterujące – wspieramy klientów opracowujących systemy automatyki przemysłowej, instrumenty laboratoryjne, sprzęt medyczny i moduły sterujące do samochodów.
