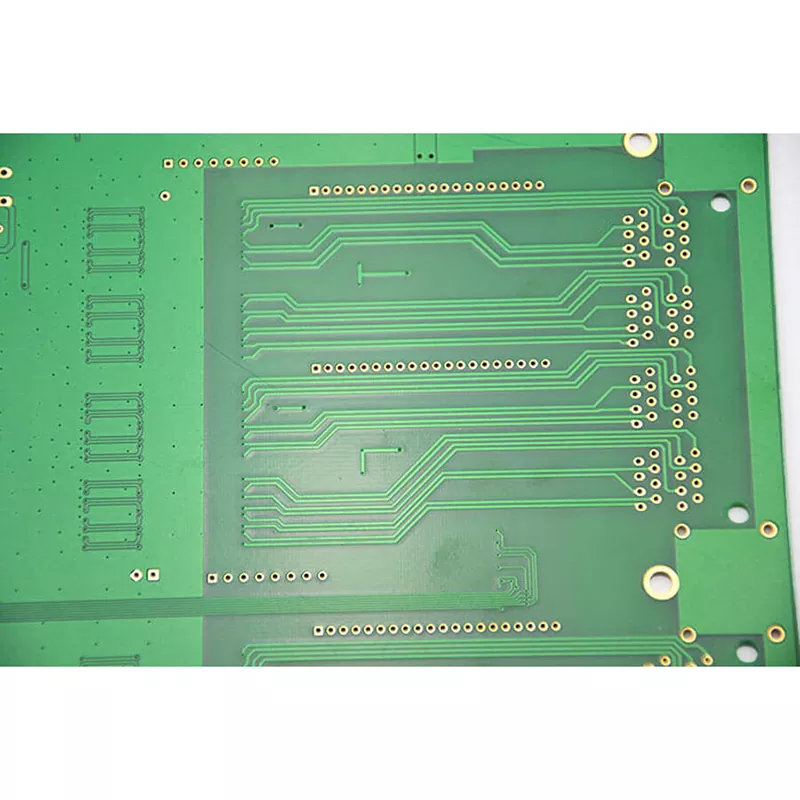

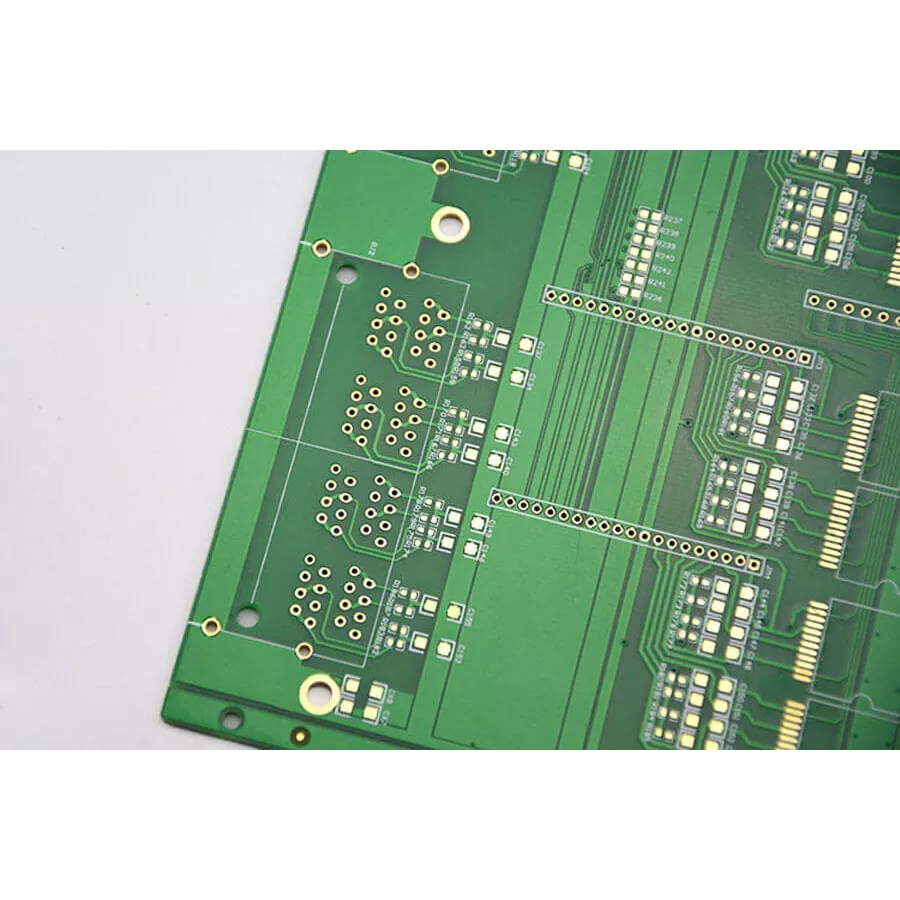

PCB sprzętu do elektrycznej stymulacji mięśni

Sprzęt do elektrycznej stymulacji mięśni wymaga precyzyjnej kontroli impulsów wyjściowych, poziomów prądu i przełączania kanałów. Płytka drukowana wewnątrz urządzenia EMS łączy mikrokontroler, sterownik stymulacji, obwód zarządzania energią i system kontroli użytkownika. Jakakolwiek niestabilność w konstrukcji obwodu może mieć wpływ na dokładność impulsu i spójność urządzenia.

Aisen Electronics Co., Ltd. produkuje PCB sprzętu do elektrycznej stymulacji mięśni do urządzeń rehabilitacyjnych, produktów do odzyskiwania sprawności i przenośnego sprzętu do stymulacji. Nasza produkcja płytek PCB koncentruje się na stabilnym prowadzeniu sygnału, kontrolowanych ścieżkach prądowych, kompaktowych układach obwodów i spójności produkcji zapewniającej długoterminową pracę urządzenia.

Wymagania projektowe PCB dla sprzętu EMS

W przeciwieństwie do zwykłych płytek sterujących, płytki PCB EMS muszą obsługiwać zarówno cyfrowe sygnały sterujące, jak i obwody wyjściowe stymulacji na tej samej płycie. Aby zredukować zakłócenia, układ musi oddzielać wrażliwe sygnały sterujące od sekcji mocy.

Podczas opracowywania płytek PCB najważniejsze kwestie obejmują:

• Projekt ścieżki prądowej dla obwodów wyjściowych stymulacji
• Struktura uziemiająca redukująca zakłócenia elektryczne
• Rozmieszczenie komponentów zapewniające stabilną transmisję sygnału
• Projekt zabezpieczeń obwodów mocy i sterowania

Czynniki te bezpośrednio wpływają na dokładność stymulacji i stabilność działania produktu.

Projektowanie obwodów kontrolowanych dla systemów wyjścia impulsowego

Podstawową funkcją urządzenia EMS jest generowanie kontrolowanych impulsów elektrycznych. Płytka drukowana musi utrzymywać stabilne połączenia pomiędzy układem sterującym, obwodem sterownika i interfejsem wyjściowym.

Aisen Electronics obsługuje konstrukcje PCB za pomocą:

Możliwości te obsługują kompaktowe projekty EMS z wieloma kanałami sterowania i zintegrowanymi funkcjami elektronicznymi.

Struktura PCB dla przenośnych urządzeń EMS

Wiele produktów EMS zaprojektowano jako urządzenia przenośne lub do noszenia. Ograniczona przestrzeń wewnętrzna wymaga większej gęstości obwodów bez wpływu na niezawodność montażu.

W przypadku kompaktowego sprzętu EMS firma Aisen Electronics zapewnia:

• Wielowarstwowe struktury PCB dla układów scalonych
• Technologia HDI dla mniejszych układów komponentów
• Routing precyzyjny dla projektów o dużej gęstości
• Elastyczne opcje PCB dla zespołów o ograniczonej przestrzeni

Te możliwości produkcyjne pozwalają projektantom zintegrować sterowanie stymulacją, obwody ładowania, wyświetlacze i moduły bezprzewodowe w mniejszych obudowach produktów.

Kontrola procesu produkcyjnego

Sprzęt do elektrycznej stymulacji mięśni Produkcja płytek PCB wymaga stabilnej dokładności produkcji, ponieważ zmiany w obwodach mogą wpływać na wydajność produktu.

Nasz proces produkcyjny obejmuje:

Kontrola materiału
→ Tworzenie się obwodu warstwy wewnętrznej
→ Wyrównanie warstw i laminowanie
→ Precyzyjne wiercenie
→ Miedziowanie
→ Tworzenie wzoru obwodu
→ Obróbka powierzchniowa
→ Kontrola AOI
→ Testy elektryczne

W przypadku płytek wielowarstwowych rejestracja warstw i grubość miedzi są dokładnie kontrolowane, aby zachować niezawodność połączenia między obwodami wewnętrznymi.

Materiały i wykończenia powierzchni

Różne produkty EMS mają różne wymagania w zależności od środowiska pracy i metod montażu.

Odpowiednią obróbkę powierzchni dobiera się w zależności od rodzaju elementu, procesu lutowania i oczekiwanej żywotności produktu.

Produkcja PCBA dla produktów EMS

Aisen Electronics świadczy również usługi montażu PCB dla producentów sprzętu EMS.

Możliwość montażu obejmuje:

• Rozmieszczenie komponentów SMT
• Zespół mikrokontrolera
• Zespół obwodu zarządzania energią
• Testy funkcjonalne
• Wsparcie partii produkcyjnej

Komponenty, od małych pakietów, takich jak chipy 01005, po większe pakiety układów scalonych, mogą być obsługiwane zgodnie z wymaganiami produktu.

Kontrola jakości podczas produkcji

W przypadku zastosowań EMS defekty PCB mogą wpływać na dokładność sterowania urządzeniem. Aby zmniejszyć ryzyko produkcyjne, każda partia podlega określonym procedurom kontroli.

Dla każdej partii prowadzona jest dokumentacja produkcyjna, która ułatwia śledzenie jakości.

Aplikacje

Płytki PCB EMS znajdują zastosowanie w:

Płytka PCB EMS a płytka sterowania ogólnego

Często zadawane pytania

Jaka struktura warstw PCB jest powszechnie stosowana w sprzęcie EMS?

Większość produktów EMS wykorzystuje płytki drukowane od 2 do 8 warstw. Bardziej złożone urządzenia z wieloma kanałami lub modułami komunikacyjnymi mogą wymagać struktur wielowarstwowych.

Dlaczego sprzęt EMS wymaga kontroli impedancji?

Kontrola impedancji pomaga utrzymać spójność sygnału we wrażliwych obwodach sterujących i zmniejsza zakłócenia pomiędzy różnymi sekcjami obwodu.

Czy możesz produkować małe płytki PCB EMS?

Tak. Aisen Electronics wspiera produkcję HDI i precyzyjne trasowanie dla kompaktowych urządzeń EMS.

Czy zapewniacie montaż EMS PCBA?

Tak. Zapewniamy produkcję płytek PCB, montaż komponentów, testowanie i wsparcie produkcyjne.

Jakie informacje są potrzebne do produkcji PCB EMS?

Klienci zazwyczaj dostarczają pliki Gerber, BOM, specyfikacje PCB, wymagania montażowe i wielkość produkcji.

Skontaktuj się z firmą Aisen Electronics

Aisen Electronics Co., Ltd. świadczy usługi w zakresie produkcji i montażu płytek PCB dla producentów sprzętu EMS.

Dzięki doświadczeniu w produkcji wielowarstwowych płytek PCB, produkcji HDI i montażu elektroniki wspieramy klientów w opracowywaniu urządzeń rehabilitacyjnych, produktów fitness i przenośnego sprzętu do stymulacji.
