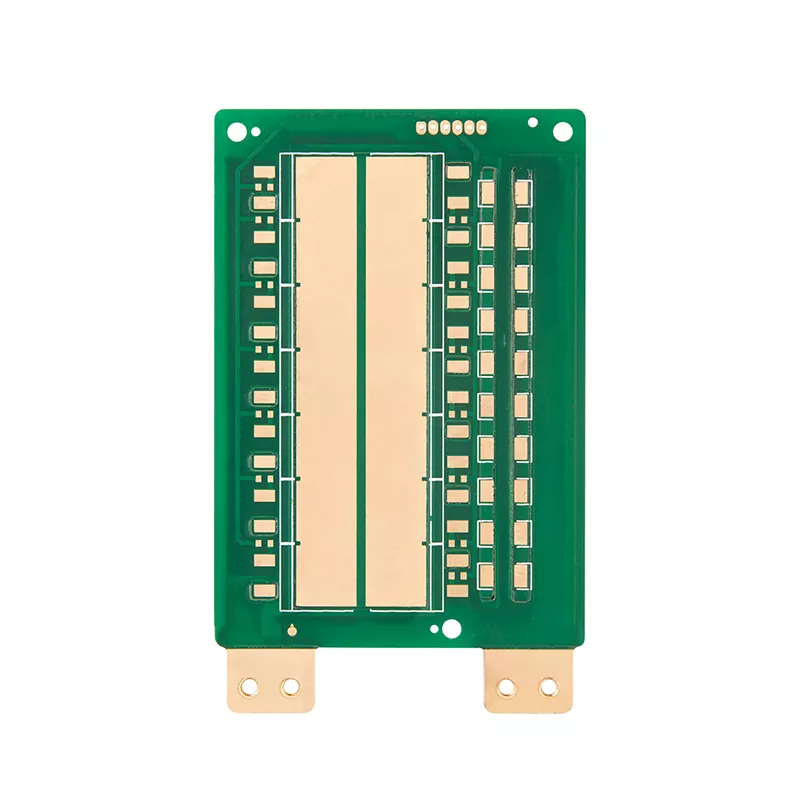

PCB paneli fotowoltaicznych

Elektroniczne systemy solarne są zaprojektowane z myślą o długich cyklach serwisowych, często działających przez wiele lat z ograniczonymi możliwościami konserwacji. W przeciwieństwie do standardowej elektroniki użytkowej, sprzęt fotowoltaiczny musi wytrzymać większe obciążenia, ciągłą pracę i zmieniające się warunki środowiskowe.

PCB wewnątrz urządzeń fotowoltaicznych bezpośrednio wpływa na wydajność, bezpieczeństwo i stabilność systemu.

Aisen Electronics koncentruje się na trzech kluczowych obszarach podczas produkcji płytek PCB do paneli słonecznych:

Zarządzanie ciepłem w zastosowaniach fotowoltaicznych dużej mocy

Falowniki fotowoltaiczne i systemy magazynowania energii wytwarzają znaczną ilość ciepła podczas cykli konwersji mocy i ładowania. Słabe odprowadzanie ciepła może przyspieszyć starzenie się materiału, zmniejszyć niezawodność komponentów i spowodować przedwczesną awarię.

Aby poprawić wydajność cieplną, PCB paneli fotowoltaicznych można zaprojektować z:

• Ciężkie warstwy miedzi dla lepszej zdolności przenoszenia prądu
• Zoptymalizowane układy ścieżek miedzianych w celu zmniejszenia utraty rezystancji
• Przelotki termiczne do przenoszenia ciepła pomiędzy warstwami PCB
• Materiały o wysokiej Tg dla lepszej odporności na temperaturę

Te rozważania projektowe pomagają utrzymać stabilną pracę w środowiskach o wysokiej temperaturze.

Wysoka niezawodność prądowa systemów energii słonecznej

Sprzęt do konwersji energii słonecznej wymaga płytek PCB zdolnych wytrzymać zmienne obciążenia prądowe. Nadmierna gęstość prądu może zwiększyć wytwarzanie ciepła i stworzyć ryzyko dla niezawodności.

W przypadku wysokoprądowych zastosowań fotowoltaicznych firma Aisen Electronics obsługuje:

• Grubość miedzi do 6 uncji
• Szerokie ścieżki mocy
• Konstrukcja obwodu o niskiej rezystancji
• Wielowarstwowe struktury dystrybucji energii

Technologie te są powszechnie stosowane w tablicach sterujących inwerterów fotowoltaicznych, systemach zarządzania akumulatorami i sprzęcie monitorującym moc.

Ochrona środowiska dla zewnętrznych urządzeń solarnych

Systemy fotowoltaiczne są często instalowane w środowiskach zewnętrznych, gdzie płytki PCB mogą być narażone na wilgoć, wahania temperatury, kurz i korozję.

W zależności od wymagań aplikacji zapewniamy odpowiednie opcje obróbki materiałów i powierzchni w celu poprawy:

• Odporność na wilgoć
• Ochrona przed korozją
• Długoterminowa niezawodność lutowania
• Stabilność elektryczna

Zastosowania PCB do fotowoltaiki słonecznej

Aisen Electronics oferuje rozwiązania w zakresie produkcji płytek PCB do paneli fotowoltaicznych do różnych zastosowań energii odnawialnej.

Płytka inwertera solarnego

Systemy inwerterów słonecznych przekształcają energię prądu stałego wytwarzaną przez panele fotowoltaiczne na użyteczną energię prądu przemiennego. Ich płytki PCB wymagają stabilnych parametrów elektrycznych, efektywnego zarządzania ciepłem i niezawodnej transmisji sygnału.

Nasze rozwiązania PCB do inwerterów obsługują:

• Struktury obwodów wielowarstwowych
• Sekcje mocy wysokoprądowej
• Precyzyjna kontrola impedancji
• Niezawodne wykończenie powierzchni zapewniające długotrwałą eksploatację

Płytka PCB układu magazynowania energii

Sprzęt do przechowywania akumulatorów wymaga dokładnych funkcji monitorowania i sterowania. Niezawodność PCB bezpośrednio wpływa na wydajność zarządzania baterią i bezpieczeństwo systemu.

Nasze możliwości PCB do magazynowania energii obejmują:

• Wielowarstwowe obwody sterujące
• Układy komponentów o dużej gęstości
• Projekty zarządzania energią
• Rozwiązania optymalizacji termicznej

Płytka PCB systemu monitorowania oświetlenia słonecznego

Inteligentne systemy fotowoltaiczne opierają się na urządzeniach monitorujących w celu gromadzenia danych operacyjnych i poprawy zarządzania energią.

W przypadku kompaktowych urządzeń monitorujących zapewniamy:

• Produkcja PCB HDI
• Możliwość obwodu cienkiego
• Projekty oszczędzające miejsce
• Stabilna wydajność transmisji sygnału

Możliwości techniczne

Aisen Electronics wspiera niestandardową produkcję PCB, od opracowania prototypu po produkcję masową.

Możliwość produkcji wielowarstwowych płytek PCB

Produkujemy płytki drukowane do zastosowań solarnych z:

• Liczba warstw: 1-32 warstwy
• Maksymalny rozmiar płyty: 650 mm × 750 mm
• Grubość płyty: 0,3 mm-5,0 mm
• Minimalna szerokość/odstęp linii: 3mil/3mil
• Grubość miedzi: do 6 uncji
• Tolerancja impedancji: ±8%

Możliwości te pozwalają nam obsługiwać zarówno kompaktowe płyty sterujące, jak i złożone systemy zarządzania energią.

Wybór materiału do zastosowań w PCB do instalacji fotowoltaicznych

Różne zastosowania fotowoltaiczne wymagają różnych materiałów PCB.

Typowe wybory obejmują:

PCB o wysokiej Tg FR-4

Nadaje się do:

• Tablice sterujące inwerterów fotowoltaicznych
• Przemysłowe systemy fotowoltaiczne
• Sprzęt do konwersji mocy

Materiały o wysokiej Tg zapewniają lepszą stabilność termiczną podczas ciągłej pracy.

Ciężka miedziana płytka drukowana

Nadaje się do:

• Wysokoprądowe zastosowania fotowoltaiczne
• Systemy przechowywania akumulatorów
• Moduły dystrybucji zasilania

Ciężkie konstrukcje miedziane poprawiają wydajność prądową i zmniejszają akumulację ciepła.

Płytka HDI

Nadaje się do:

• Inteligentne urządzenia monitorujące energię słoneczną
• Kompaktowe sterowniki
• Sprzęt fotowoltaiczny obsługujący IoT

Technologia HDI pozwala na bardziej kompaktowe konstrukcje obwodów przy jednoczesnym zachowaniu wydajności sygnału.

Proces produkcji płytek PCB do paneli słonecznych

Produkcja płytek PCB do paneli słonecznych wymaga precyzyjnej kontroli na każdym etapie produkcji.

Przegląd inżynieryjny i weryfikacja projektu

Przed rozpoczęciem produkcji nasz zespół inżynierów przegląda pliki PCB, dobór materiałów, strukturę warstw i wymagania produkcyjne.

Kluczowe kwestie obejmują:

• Bieżąca ocena zdolności
• Przegląd projektu termicznego
• Optymalizacja stosów
• Analiza wykonalności produkcji

Precyzyjna produkcja PCB

Proces produkcyjny obejmuje:

• Obrazowanie i trawienie warstwy wewnętrznej
• Laminowanie warstwowe
• Wiercenie CNC
• Miedziowanie
• Wykończenie powierzchni
• Testowanie elektryczne

Każdy proces jest monitorowany poprzez procedury kontroli jakości w celu utrzymania spójności produkcji.

Testowanie i kontrola jakości

Przed wysyłką płytki PCB do instalacji fotowoltaicznych poddawane są procedurom kontrolnym, obejmującym:

• Inspekcja AOI
• Testowanie elektryczne
• W razie potrzeby badanie impedancji
• Kontrola jakości powierzchni

Te procesy testowania pomagają zapewnić stabilną wydajność w zastosowaniach związanych z energią odnawialną.

Opcje wykończenia powierzchni płytek PCB do instalacji fotowoltaicznych

Różne środowiska i wymagania aplikacji wymagają odpowiedniego zabezpieczenia powierzchni.

Wykończenie powierzchni ENIG

Bezprądowe złoto zanurzeniowe w niklu zapewnia:

• Dobra odporność na korozję
• Stabilna lutowność
• Możliwość długiego przechowywania

Jest szeroko stosowany w wysoce niezawodnych słonecznych zespołach elektronicznych.

Wykończenie powierzchni OSP

OSP zapewnia ekonomiczne rozwiązanie do zastosowań wymagających niezawodnego lutowania przy kontrolowanych kosztach produkcji.

Wykończenie powierzchni w kolorze zanurzeniowym w kolorze srebrnym

Srebro immersyjne zapewnia dobrą przewodność elektryczną i nadaje się do zastosowań wymagających wydajnej transmisji sygnału i mocy.

Usługi montażowe PCBA dla elektroniki słonecznej

Oprócz produkcji płytek PCB, Aisen Electronics świadczy kompleksowe usługi w zakresie produkcji PCBA.

Nasze możliwości obejmują:

• Pozyskiwanie komponentów
• Montaż SMT
• Montaż przewlekany
• Testy funkcjonalne
• Wsparcie montażu końcowego

Wspieramy rozmieszczenie komponentów, od pakietów 01005 po większe komponenty mocy, pomagając klientom uprościć łańcuch dostaw od produkcji PCB po gotowe moduły elektroniczne.

Jak wybrać odpowiednią płytkę drukowaną do zastosowań solarnych?

Wybór właściwej płytki drukowanej zależy od wymagań elektrycznych, środowiska instalacji i oczekiwanej żywotności.

W przypadku zastosowań z falownikami fotowoltaicznymi inżynierowie zwykle biorą pod uwagę:

• Napięcie i prąd roboczy
• Poziom wytwarzania ciepła
• Wydajność materiału PCB
• Wymagana struktura warstwowa

W przypadku systemów magazynowania energii ważnymi czynnikami są:

• Aktualne możliwości obsługi
• Zarządzanie ciepłem
• Niezawodność obwodu
• Długoterminowa odporność na środowisko

Aisen Electronics współpracuje z klientami na etapie projektowania, aby wybrać odpowiednie struktury PCB w oparciu o rzeczywiste wymagania aplikacji.

Dlaczego warto wybrać firmę Aisen Electronics Co., Ltd. do produkcji płytek PCB do instalacji fotowoltaicznych?

Aisen Electronics Co., Ltd. łączy doświadczenie w produkcji płytek PCB ze wsparciem inżynieryjnym ukierunkowanym na aplikacje dla branż energii odnawialnej.

Nasze zalety to:

• Doświadczenie w produkcji wielowarstwowych i ciężkich miedzianych PCB
• Wsparcie od prototypu do produkcji seryjnej
• Pomoc inżynierska podczas przeglądu projektu PCB
• Rygorystyczne procedury kontroli przed dostawą
• Elastyczne rozwiązania dla różnych zastosowań fotowoltaicznych

Rozumiemy, że systemy elektroniki słonecznej wymagają czegoś więcej niż tylko podstawowej produkcji płytek PCB. Niezawodna konstrukcja obwodów, odpowiednie materiały i stała jakość produkcji są niezbędne dla długoterminowej wydajności energii odnawialnej.

Często zadawane pytania dotyczące płytek fotowoltaicznych do instalacji fotowoltaicznych

Jaki typ PCB jest powszechnie stosowany w systemach inwerterów fotowoltaicznych?

W systemach inwerterów fotowoltaicznych zwykle stosuje się wielowarstwowe płytki PCB FR-4 o wysokiej odporności termicznej i niezawodnej zdolności przenoszenia prądu. W przypadku zastosowań o większej mocy często wybiera się konstrukcje PCB z ciężkiej miedzi.

Dlaczego płytki PCB do paneli słonecznych wymagają grubszych warstw miedzi?

Systemy energii słonecznej wytwarzają znaczny prąd podczas pracy. Grubsze warstwy miedzi pomagają zmniejszyć opór, poprawić wydajność prądową i zminimalizować wytwarzanie ciepła.

Czy płytki drukowane z panelami fotowoltaicznymi można stosować w środowiskach zewnętrznych?

Tak. PCB paneli fotowoltaicznych można zaprojektować z użyciem odpowiednich materiałów i wykończeń powierzchni, aby poprawić odporność na wilgoć, zmiany temperatury i korozję.

Jakie technologie PCB są odpowiednie dla systemów magazynowania energii?

W systemach magazynowania energii powszechnie stosuje się wielowarstwowe płytki PCB, grube miedziane płytki drukowane i zoptymalizowane konstrukcje termiczne do obsługi funkcji zarządzania energią i sterowania akumulatorem.

Czy Aisen Electronics świadczy usługi montażu PCB?

Tak. Aisen Electronics zapewnia produkcję płytek PCB wraz z usługami montażu PCBA, w tym pozyskiwaniem komponentów, montażem SMT, testowaniem i wsparciem przy montażu końcowym.

Jakie informacje są potrzebne do wyceny PCB do paneli słonecznych?

Aby zapewnić dokładną wycenę, klienci zwykle muszą dostarczyć rysunki PCB, pliki Gerber, wymagania dotyczące warstw, wymagania materiałowe, ilość i informacje o zastosowaniu.

Skontaktuj się z firmą Aisen Electronics Co., Ltd. w sprawie rozwiązań PCB do instalacji fotowoltaicznych

Niezależnie od tego, czy potrzebujesz prototypowej tablicy sterującej energią słoneczną, czy też wielkoseryjnej produkcji sprzętu wykorzystującego energię odnawialną, Aisen Electronics Co., Ltd. zapewnia dostosowane do indywidualnych potrzeb rozwiązania w zakresie produkcji płytek PCB w oparciu o Twoje wymagania elektryczne, termiczne i dotyczące niezawodności.
