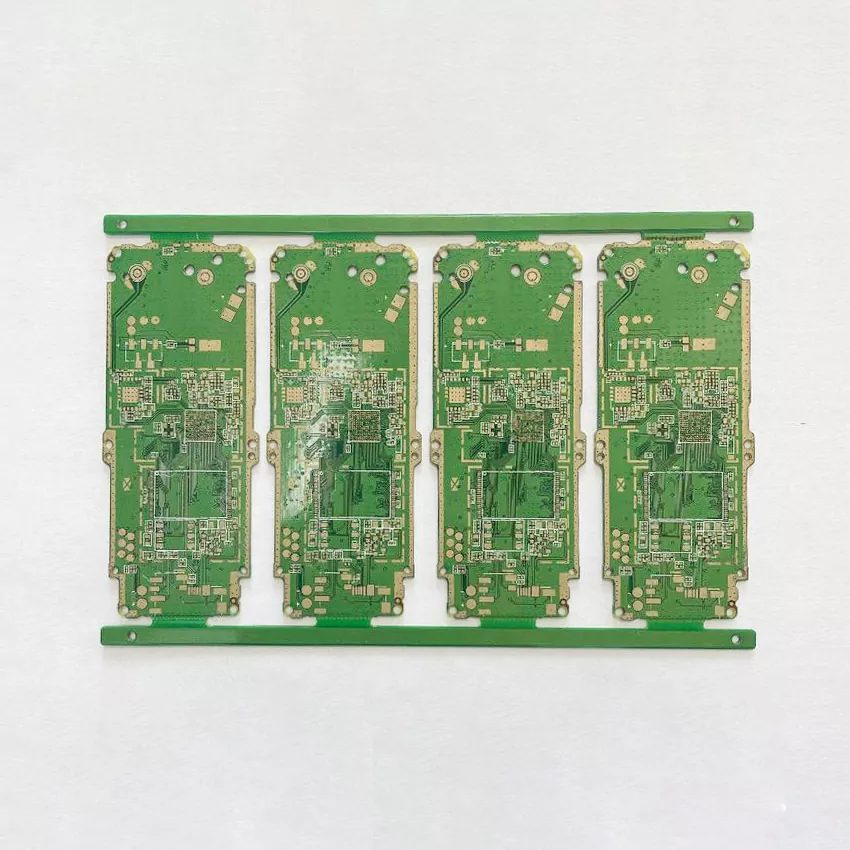

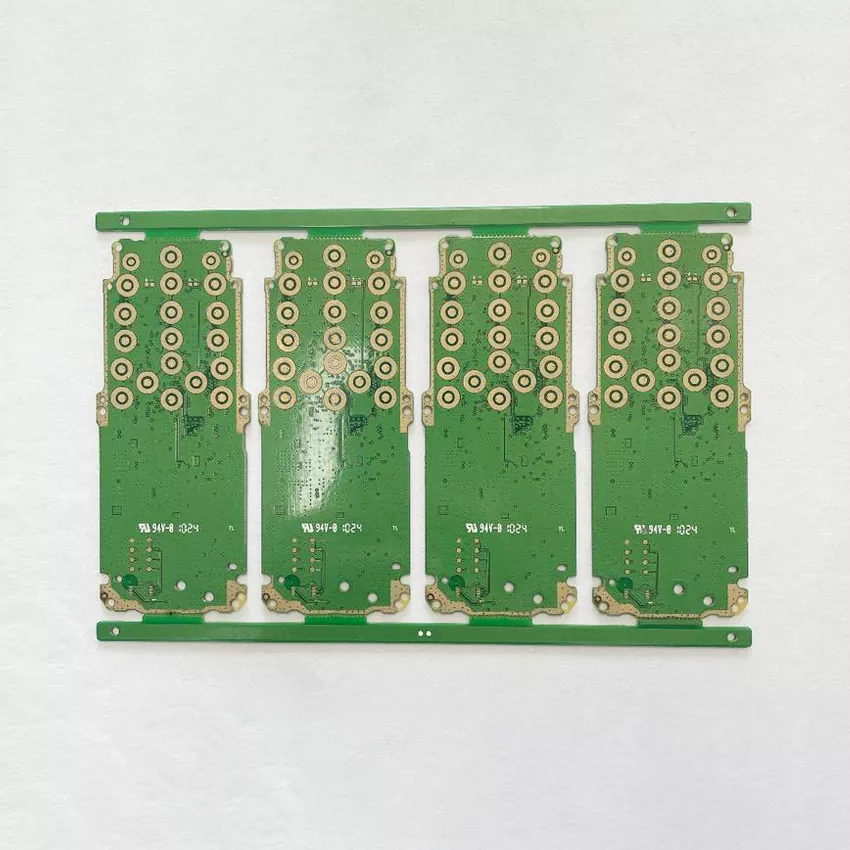

PCB telefonu komórkowego

Smartfony w dalszym ciągu integrują więcej funkcji w mniejszych przestrzeniach, w tym szybkie procesory, wiele kamer, moduły komunikacyjne 5G, czujniki i systemy zarządzania energią. Projekty te wymagają płytek PCB o większej gęstości okablowania, precyzyjnej kontroli impedancji i stabilnych parametrów elektrycznych.

W Aisen Electronics Co., Ltd. produkujemy płytki drukowane do telefonów komórkowych zgodnie z wymaganiami nowoczesnej elektroniki mobilnej. Nasze możliwości produkcyjne obsługują złożone struktury obwodów, komponenty o drobnej podziałce i połączenia o dużej gęstości dla producentów opracowujących urządzenia przenośne nowej generacji.

W przeciwieństwie do standardowych płytek elektroniki użytkowej, płytki PCB do telefonów komórkowych wymagają ściślejszej kontroli produkcji, ponieważ nawet niewielkie różnice w szerokości linii, ułożeniu warstw lub obróbce powierzchni mogą mieć wpływ na integralność sygnału i wydajność montażu.

Technologia HDI PCB dla zaawansowanych projektów telefonów komórkowych

Rosnąca integracja smartfonów wymaga struktur PCB zapewniających większą przestrzeń trasowania przy ograniczonych wymiarach. Technologia High-Density Interconnect (HDI) pozwala projektantom osiągnąć większą gęstość komponentów przy jednoczesnym zmniejszeniu rozmiaru PCB.

Nasze możliwości produkcyjne HDI obejmują:

• Średnica mikro przelotki od 0,15 mm dla połączeń o dużej gęstości
• Minimalna szerokość linii i odstępy do 3/3 mil dla drobnych wzorów obwodów
• Obsługa komponentów BGA z wymaganiami dotyczącymi odstępu podkładki 0,2 mm
• Technologia dwurzędowego routingu układów scalonych dla kompaktowych układów procesorów
• Struktury HDI obejmujące konstrukcje 1+N+1 i 2+N+2

Możliwości te pomagają producentom smartfonów zintegrować zaawansowane procesory, moduły kamer, komponenty komunikacji bezprzewodowej i dodatkowe funkcje bez zwiększania grubości produktu.

Możliwość produkcji wielowarstwowych płytek PCB dla elektroniki smartfonów

Nowoczesne telefony komórkowe łączą wiele modułów funkcjonalnych w ograniczonej przestrzeni wewnętrznej. Do oddzielenia szybkich sygnałów, obwodów mocy i systemów sterowania wymagana jest niezawodna konstrukcja PCB.

Aisen Electronics obsługuje:

Produkcja wielowarstwowa wymaga precyzyjnego pasowania warstw, kontrolowanych procesów laminacji i niezawodnych połączeń warstw wewnętrznych, aby zapewnić długoterminową stabilność podczas codziennej pracy urządzenia.

Proces produkcyjny

Produkcja PCB do telefonów komórkowych wymaga ścisłej kontroli od przygotowania materiału do kontroli końcowej. Nasz proces produkcyjny obejmuje:

Przygotowanie materiału i wykonanie warstwy wewnętrznej

• Kontrola przychodzącego materiału
• Obrazowanie obwodu warstwy wewnętrznej
• Trawienie i tworzenie obwodów
• Inspekcja AOI pod kątem wad warstwy wewnętrznej

Laminowanie PCB i wiercenie

• Kontrolowany proces laminowania struktur wielowarstwowych
• Wiercenie mechaniczne i tworzenie mikroprzelotów laserowych
• Miedziowanie zapewniające niezawodne połączenia międzywarstwowe

Tworzenie obwodu warstwy zewnętrznej

• Powłoka i trawienie wzoru
• Przetwarzanie obwodów precyzyjnych
• Aplikacja maski lutowniczej
• Obróbka wykończeniowa powierzchni

Testowanie końcowe

Każda płytka drukowana przed wysyłką przechodzi testy elektryczne i kontrolę wizualną, w tym:

• Inspekcja AOI
• Testowanie latającej sondy
• W razie potrzeby badanie impedancji
• Kontrola wyglądu
• Weryfikacja niezawodności

Takie podejście do produkcji pomaga zmniejszyć ryzyko produkcyjne podczas masowej produkcji smartfonów.

Wykończenia powierzchni do zastosowań w PCB telefonów komórkowych

Różne konstrukcje smartfonów wymagają różnych obróbek powierzchni w zależności od typu komponentu, procesu montażu i wymagań dotyczących niezawodności.

Dostępne opcje obejmują:

Wykończenie powierzchni ENIG

Nadaje się do elementów o drobnej podziałce i zespołów SMT o dużej gęstości. ENIG zapewnia płaską powierzchnię do montażu BGA i mikroelementów.

Wykończenie powierzchni OSP

Ekonomiczna opcja dla standardowej elektroniki użytkowej wymagającej dobrej lutowalności.

Srebro zanurzeniowe

Używany do zastosowań wymagających doskonałej przewodności elektrycznej i wydajności w wysokich częstotliwościach.

Leczenie Złotym Palcem

Stosowany do obszarów złączy wymagających wielokrotnego wkładania i stabilnego działania styku.

Nasz zespół inżynierów może zalecić odpowiednią obróbkę powierzchni zgodnie ze strukturą PCB i wymaganiami montażowymi.

Usługi

Oprócz produkcji płytek PCB, Aisen Electronics zapewnia wsparcie w zakresie produkcji PCBA dla mobilnych produktów elektronicznych.

Nasze usługi montażowe obejmują:

• Pozyskiwanie komponentów elektronicznych
• Rozmieszczenie komponentów SMT
• Montaż BGA
• Obróbka elementów z otworami przelotowymi
• Testy funkcjonalne
• Pełna inspekcja PCBA

Obsługujemy montaż małych komponentów aż do pakietów 01005 i obsługujemy złożone zespoły PCB wymagające dokładnego rozmieszczenia i kontroli procesu.

Dane techniczne

Możliwości te pozwalają nam produkować płytki PCB dla różnych platform smartfonów, od kompaktowych urządzeń konsumenckich po wysokowydajne terminale mobilne.

Kontrola jakości stabilnej produkcji mobilnych płytek PCB

Producenci smartfonów wymagają stałej wydajności PCB w przypadku dużych wielkości produkcji. Aisen Electronics koncentruje się na kontroli procesu, zamiast polegać wyłącznie na kontroli końcowej.

Nasze zarządzanie jakością obejmuje:

• Weryfikacja przychodzącego materiału
• Monitorowanie procesu podczas produkcji
• Zautomatyzowane systemy kontroli
• Testowanie wydajności elektrycznej
• Ostateczna weryfikacja jakości przed wysyłką

Kontrolując krytyczne parametry produkcji, pomagamy klientom utrzymać stabilną wydajność montażu i ograniczać przerwy w produkcji.

Wsparcie inżynieryjne od prototypu do produkcji masowej

Projekty PCB do telefonów komórkowych często wymagają wczesnego wsparcia inżynieryjnego, aby uniknąć problemów projektowych podczas produkcji.

Nasz zespół inżynierów zapewnia:

• Analiza DFM przed produkcją
• Zalecenia dotyczące układania PCB
• Sugestie dotyczące optymalizacji integralności sygnału
• Przegląd wykonalności produkcji
• Wsparcie walidacji prototypu

Pomaga to klientom skrócić cykle rozwojowe i usprawnić przejście od prototypu do produkcji seryjnej.

Dlaczego warto wybrać Aisen Electronics do produkcji PCB do telefonów komórkowych?

Aisen Electronics Co., Ltd. koncentruje się na produkcji płytek drukowanych do kompaktowych produktów elektronicznych, w których niezbędna jest precyzja i spójność.

Nasze zalety to:

• Doświadczenie w produkcji HDI i precyzyjnych płytek PCB
• Możliwość produkcji wielowarstwowych płytek PCB
• Wsparcie od opracowania prototypu po produkcję masową
• Ścisła kontrola procesu produkcyjnego
• Wsparcie inżynieryjne dla mobilnych aplikacji elektronicznych

Niezależnie od tego, czy projektujesz smartfony, terminale komunikacyjne, czy przenośne inteligentne urządzenia, zapewniamy rozwiązania do produkcji płytek PCB zbudowane wokół Twoich wymagań projektowych.

Skontaktuj się z nami już dziś, aby omówić wymagania dotyczące projektu PCB Twojego telefonu komórkowego.
