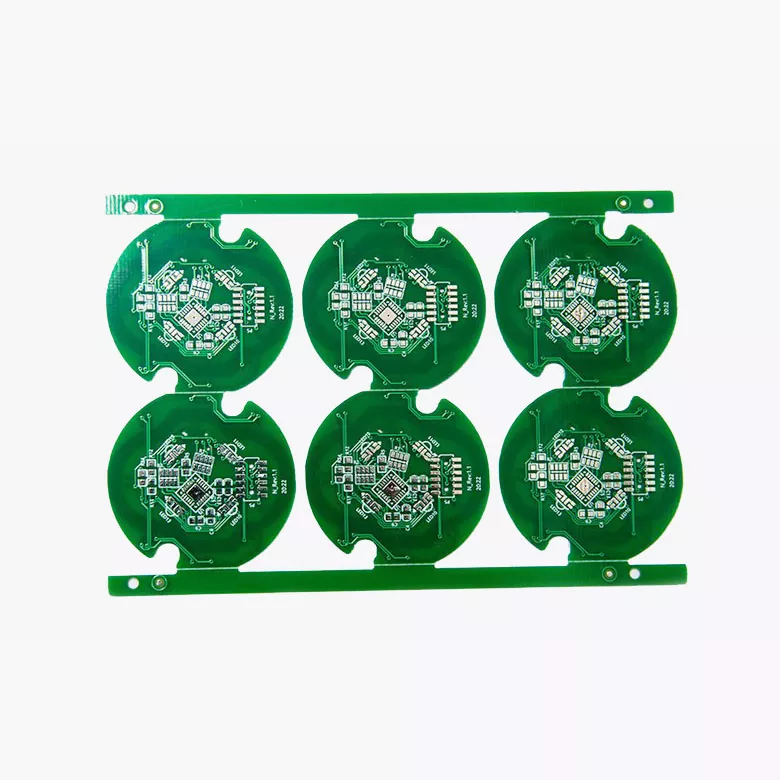

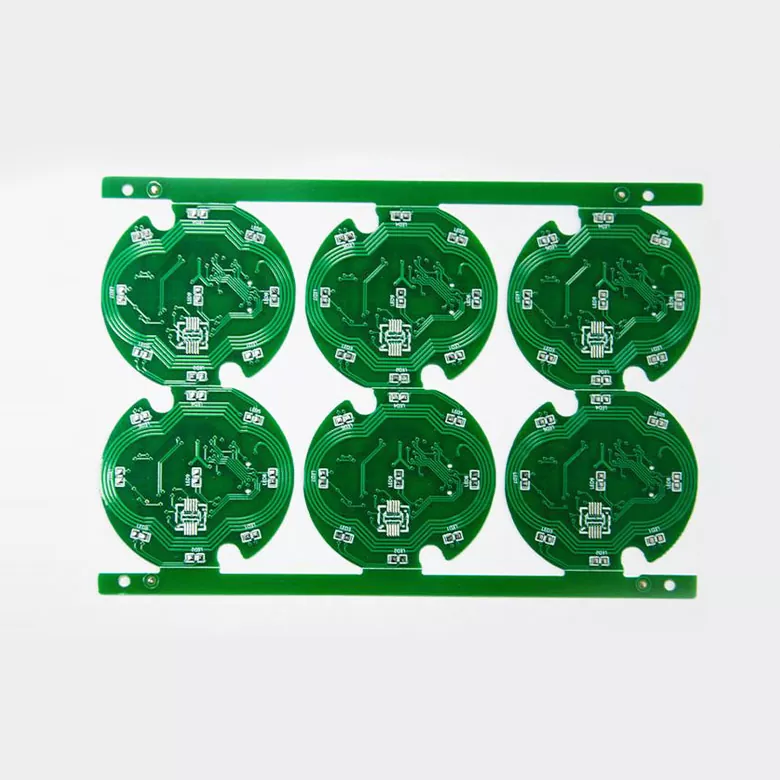

Płytka drukowana przełączników komunikacyjnych

Płytka PCB przełączników komunikacyjnych jest odpowiedzialna za łączenie procesorów, chipów przełączających, modułów pamięci i wielu interfejsów komunikacyjnych wewnątrz sprzętu sieciowego.

W przeciwieństwie do zwykłych elektronicznych płytek sterujących, płytki PCB przełączników muszą obsługiwać duże ilości transmisji danych przy jednoczesnym zachowaniu jakości sygnału między wieloma kanałami. Jakakolwiek utrata sygnału, zakłócenia lub zmiany impedancji mogą mieć wpływ na stabilność sieci.

Aisen Electronics koncentruje się na rozwiązaniach do produkcji płytek PCB, które obsługują szybką komunikację, kompaktowe układy i długoterminową niezawodność działania.

Kluczowe wymagania projektowe dotyczące płytek PCB przełączników komunikacyjnych

Szybka transmisja sygnału

Przełączniki sieciowe wykorzystują sygnały o wysokiej częstotliwości do przesyłania danych między wieloma portami. Struktura PCB bezpośrednio wpływa na jakość transmisji.

Aisen Electronics stosuje projekt kontrolowanej impedancji, zoptymalizowane układanie warstw i precyzyjne procesy routingu, aby zmniejszyć odbicia sygnału i straty transmisji.

Technologie te są szczególnie ważne w przypadku przełączników obsługujących wyższe prędkości Ethernet i zaawansowane protokoły komunikacyjne.

Integracja obwodów wieloportowych

Płytka drukowana przełącznika zwykle integruje wiele portów Ethernet, kontrolerów przełączających, obwodów zasilania i modułów zarządzania w ograniczonej przestrzeni na płycie.

Produkcja płytek PCB o dużej gęstości umożliwia projektantom układanie złożonych obwodów przy jednoczesnym zachowaniu niezawodnych połączeń elektrycznych.

Nasze możliwości wspierają:

Możliwości te obsługują zarówno kompaktowe przełączniki przemysłowe, jak i wysokowydajny sprzęt sieciowy.

Płytka przełącznika komunikacyjnego w porównaniu z innymi płytkami sieciowymi

Różne produkty sieciowe mają różne priorytety PCB.

W porównaniu z ogólnymi płytkami komunikacyjnymi, płytki PCB przełączników kładą większy nacisk na szybkie przesyłanie sygnału i stabilność komunikacji wielokanałowej.

Proces produkcji płytek PCB do zastosowań w przełącznikach komunikacyjnych

Aisen Electronics kontroluje cały proces produkcyjny, aby zachować spójność w złożonej produkcji PCB przełączników.

W przypadku wielowarstwowych tablic rozdzielczych produkcja obejmuje formowanie warstwy wewnętrznej, precyzyjne wiercenie, miedziowanie, przetwarzanie wzorów obwodów, obróbkę powierzchni, kontrolę AOI i testowanie elektryczne.

Podczas montażu dokładnie kontroluje się dokładność rozmieszczenia komponentów, ponieważ tablice rozdzielcze często zawierają wysokowydajne procesory, urządzenia pamięci i układy komunikacyjne.

Cały proces pomaga zapewnić niezawodne połączenia i stabilną pracę w środowiskach sieciowych.

Względy termiczne i niezawodność płytek drukowanych przełączników sieciowych

Przełączniki komunikacyjne często działają w sposób ciągły w centrach danych, środowiskach przemysłowych i sieciach korporacyjnych.

Długie godziny pracy stwarzają wyzwania termiczne, szczególnie w przypadku chipów przełączających i komponentów zarządzania energią.

Projekt PCB musi uwzględniać:

• Dystrybucja miedzi
• Drogi odprowadzania ciepła
• Rozmieszczenie komponentów
• Stabilność obwodu mocy

Aisen Electronics współpracuje z klientami w celu optymalizacji konstrukcji PCB zgodnie z warunkami pracy i wymaganiami produktu.

Opcje obróbki powierzchni PCB przełączników komunikacyjnych

Różne konstrukcje przełączników wymagają różnych wykończeń powierzchni w zależności od typu komponentu i wymagań produkcyjnych.

ENIG jest powszechnie wybierany do płytek z komponentami o drobnej podziałce i wyższych wymaganiach dotyczących niezawodności. OSP zapewnia praktyczną opcję w przypadku projektów wrażliwych na koszty, podczas gdy HASL pozostaje odpowiedni dla konwencjonalnych zespołów elektronicznych.

Aisen Electronics pomaga klientom wybrać odpowiednią obróbkę powierzchni zgodnie z procesem montażu i wymaganiami dotyczącymi trwałości produktu.

Możliwość montażu PCB przełącznika komunikacyjnego

Aisen Electronics świadczy kompleksowe usługi montażu płytek PCB dla producentów przełączników komunikacyjnych.

Nasze możliwości montażowe obejmują komponenty o drobnym rozstawie, złożone pakiety układów scalonych i układy o dużej gęstości stosowane w nowoczesnych produktach sieciowych.

Usługa obejmuje pozyskiwanie komponentów, montaż SMT, kontrolę i testy funkcjonalne, pomagając klientom uprościć zarządzanie produkcją i poprawić wydajność produkcji.

Kontrola jakości produkcji PCB przełączników komunikacyjnych

Przełączniki sieciowe są często instalowane w krytycznych środowiskach komunikacyjnych, w których nieoczekiwane przestoje mogą mieć wpływ na podłączone systemy.

Aby zachować spójność produkcji, Aisen Electronics stosuje kontrolę jakości w całym procesie produkcyjnym, w tym kontrolę materiałów, monitorowanie procesu, kontrolę AOI, testy elektryczne i weryfikację końcową.

Przed wysyłką każda partia produkcyjna jest sprawdzana pod kątem specyfikacji klienta.

Zastosowania płytek PCB przełączników komunikacyjnych

Aisen Electronics dostarcza rozwiązania PCB do różnych zastosowań przełączających, w tym:

Wsparcie inżynieryjne w zakresie rozwoju PCB przełącznika komunikacyjnego

Rozwój PCB przełącznika wymaga współpracy pomiędzy inżynierami elektronikami i specjalistami ds. produkcji.

Aisen Electronics zapewnia wsparcie podczas opracowywania produktu, w tym przeglądu projektu PCB, analizy wykonalności produkcji, zaleceń dotyczących układania stosów i optymalizacji produkcji.

Pomaga to klientom zmniejszyć ryzyko produkcyjne i usprawnić przejście od produkcji prototypowej do produkcji seryjnej.

Często zadawane pytania

Co to jest płytka PCB przełącznika komunikacyjnego?

Płytka PCB przełącznika komunikacyjnego to główna platforma obwodów wewnątrz przełączników sieciowych, łącząca chipy przełączające, porty, procesory i systemy zarządzania energią do transmisji danych.

Dlaczego płytki PCB przełączników różnią się od zwykłych płytek komunikacyjnych?

Płytki PCB przełączników obsługują jednocześnie wiele kanałów komunikacyjnych, co wymaga silniejszej kontroli integralności sygnału, większej gęstości routingu i stabilnej, długotrwałej pracy.

Czy możesz produkować wielowarstwowe płytki PCB z przełącznikami?

Tak. Aisen Electronics wspiera produkcję wielowarstwowych płytek PCB, od prostych struktur po złożone projekty 32-warstwowe.

Czy płytki PCB przełączników wymagają kontroli impedancji?

Tak. Kontrolowana impedancja jest ważna dla utrzymania jakości sygnału w zastosowaniach związanych z szybką siecią Ethernet i komunikacją.

Czy możecie dostarczyć montaż PCB dla przełączników komunikacyjnych?

Tak. Świadczymy kompletne usługi PCBA, w tym pozyskiwanie komponentów, montaż SMT, inspekcję i testowanie.

Jakie informacje są potrzebne do wyceny PCB przełącznika?

Klienci mogą dostarczyć pliki Gerber, pliki BOM, specyfikacje PCB, wymaganą ilość i wymagania aplikacji.

Rozpocznij projekt PCB przełącznika komunikacyjnego z Aisen Electronics

Aisen Electronics Co., Ltd. świadczy niestandardowe usługi produkcji i montażu płytek drukowanych przełączników komunikacyjnych dla producentów sprzętu sieciowego.

Od przemysłowych przełączników Ethernet po zaawansowane systemy komunikacyjne – pomagamy klientom opracowywać rozwiązania PCB skupiające się na stabilnej transmisji, integracji o dużej gęstości i długoterminowej niezawodności.

Skontaktuj się z nami pod adresemviolet@akesonpcb.comaby omówić wymagania dotyczące PCB przełącznika komunikacyjnego.

Nasz zespół inżynierów może zapewnić ocenę techniczną i wsparcie produkcyjne, od opracowania prototypu po produkcję masową.
